О товаре

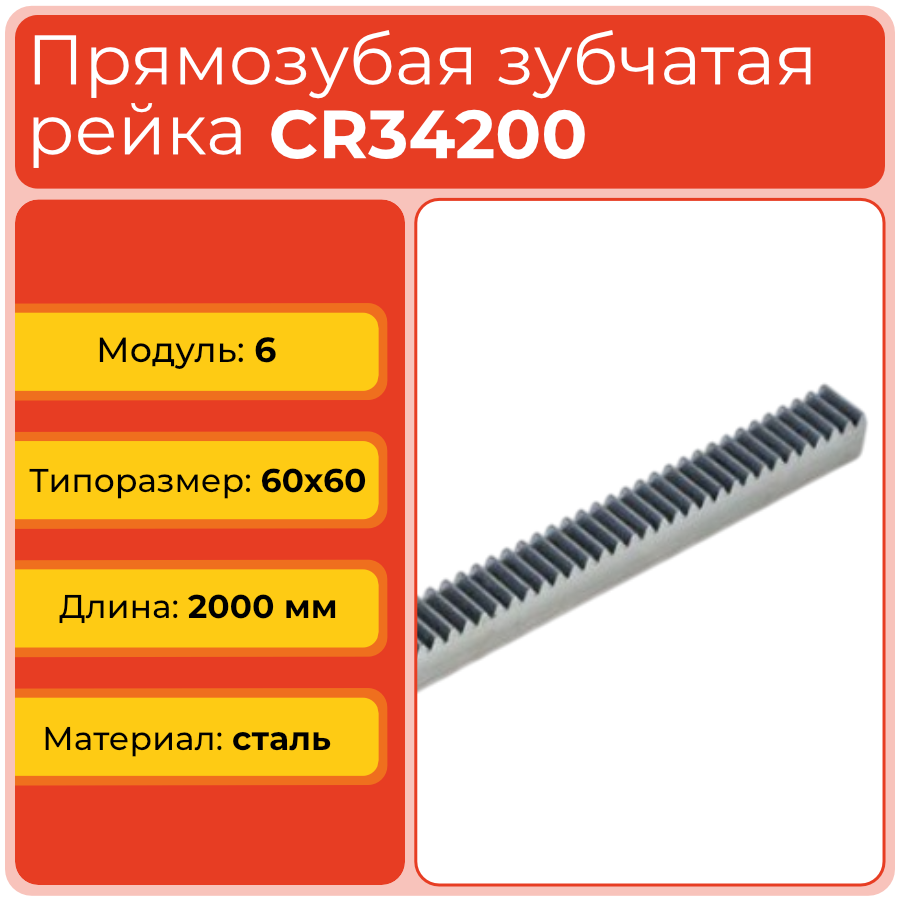

Рейка прямозубая CR34200 с модулем 6 и сечением 60x60 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в тяжёлых приводах станков, автоматике и линейных механизмах с большими рабочими ходами, где важны высокая нагрузочная способность и стабильная работа.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 34200 — типоразмер и длина исполнения, соответствующая рейке L=2000 мм;
- 6 — модуль зубьев m=6;
- 60x60 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR34200. В каталоге эта позиция относится к рейкам с увеличенным шагом зубьев и максимальным сечением 60x60 мм, рассчитанным на длинноходовые линейные оси при высоких нагрузках.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом до 2 м, где важны стабильность и предсказуемость движения. Материал C45 обеспечивает высокую прочность и сопротивление износу, а большое сечение 60x60 мм даёт повышенную жёсткость и устойчивость к прогибам и вибрациям.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR34050 | CR | 6 | 45 | 50 | 60x60 | сталь C45 | 500 | 1,0 | 18,849 |
| CR34100 | CR | 6 | 45 | 100 | 60x60 | сталь C45 | 1000 | 1,0 | 18,849 |
| CR34200 | CR | 6 | 45 | 200 | 60x60 | сталь C45 | 2000 | 1,0 | 18,849 |
| CR34300 | CR | 6 | 45 | 300 | 60x60 | сталь C45 | 3000 | 1,0 | 18,849 |
Технические параметры и условия эксплуатации
Рейка CR34200 работает в паре с зубчатым колесом модуля 6, обеспечивая точную передачу движения с шагом 18,849 мм. Длина 2000 мм удобна для длинноходовых линейных приводов с высокими нагрузками. Сталь C45 гарантирует высокую стойкость зубьев к износу и длительный ресурс, а зазор 1,0 мм между секциями позволяет использовать рейку как отдельную деталь или собирать ещё более длинные составные линейные передачи. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
- Модуль: 6.
- Высота делительной окружности hp: 45 мм.
- Количество зубьев Z: 200.
- Сечение he x S: 60x60 мм.
- Материал: сталь C45.
- Длина: 2000 мм.
- Зазор между рейками: 1,0 мм.
- Шаг зубьев: 18,849 мм.
Применяемость
Рейка прямозубая CR34200 применяется в тяжёлых приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 6 и сечению 60x60 мм изделие подходит для узлов с высокими нагрузками и большими рабочими ходами до 2 м. Такая рейка удобна как для самостоятельной установки на длинноходовых осях, так и в составе ещё более протяжённых составных линейных передач.
- Станки с ЧПУ и тяжёлые линейные оси большой длины.
- Узлы подачи и транспортировки крупногабаритных и тяжёлых деталей.
- Автоматизированные механизмы с высокой тяговой способностью.
- Приводы в тяжёлом промышленном оборудовании.
- Модернизация линейных приводов с увеличением хода и нагрузки.
Аналоги
Подбор аналогов для CR34200 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 60x60, M6, L2000 | Условный аналог по размеру |
| ISB | Рейка 60x60, M6, L2000 | Условный аналог по размеру |
| OEM | Rack 60x60, module 6, 2000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M6 60x60 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR34200? Рейку устанавливают на ровную, жёсткую базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR34200 отличается от CR34300? Главное отличие — длина. У CR34200 она 2000 мм, тогда как у CR34300 — 3000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR34200 вместо рейки с другим модулем 6? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 60x60 мм, длину 2000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
