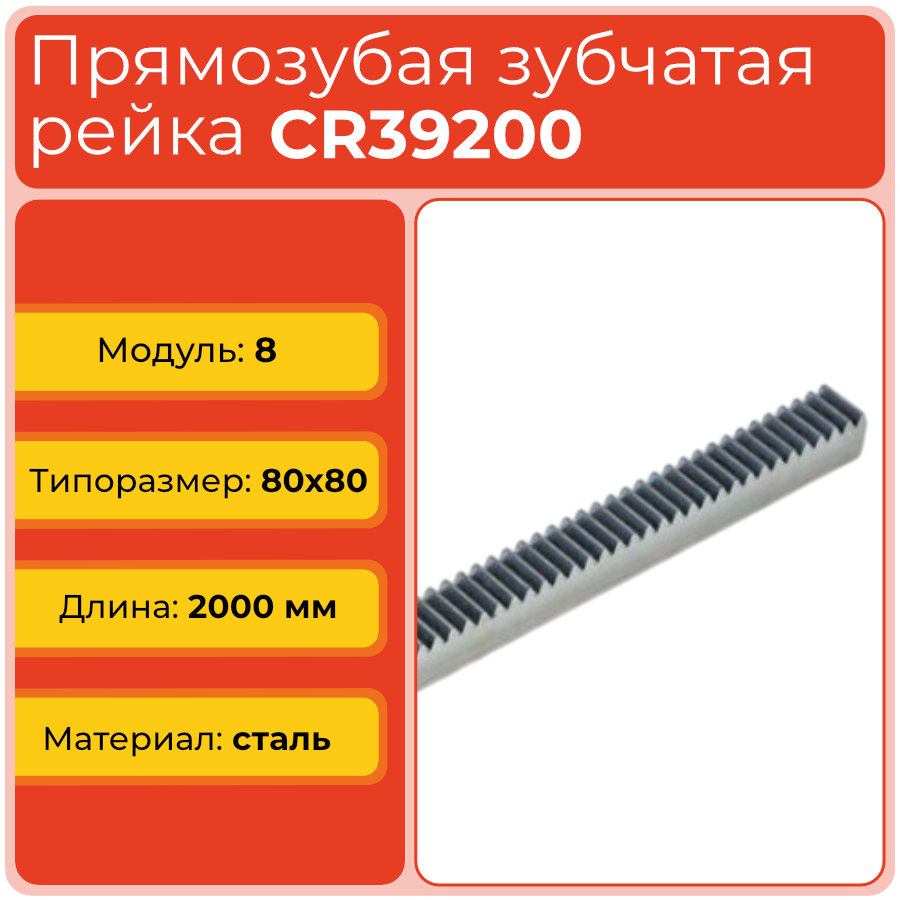

Рейка прямозубая CR39200 с модулем 8 и сечением 80x80 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в тяжёлых приводах станков, автоматике и механизмах линейного перемещения, где важны высокая нагрузочная способность и стабильная работа.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 39200 — типоразмер и длина исполнения, соответствующая рейке L=2000 мм;
- 8 — модуль зубьев m=8;
- 80x80 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR39200. В каталожной логике эта позиция относится к рейкам с максимально большим шагом зубьев и наибольшим сечением в серии, рассчитанным на высокие нагрузки и длинноходовые линейные оси.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под зацепление с ведущей шестернёй. Конструкция рассчитана на установку в тяжёлых линейных механизмах и обеспечивает равномерную передачу усилия без рывков. Материал C45 даёт хороший баланс между прочностью, износостойкостью и технологичностью обработки.
Размерный ряд серии CR
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR39200 | CR | 8 | 60 | 80 | 80x80 | сталь C45 | 2000 | 1,2 | 25,132 |
| CR39050 | CR | 8 | 60 | 20 | 80x80 | сталь C45 | 500 | 1,2 | 25,132 |
| CR39100 | CR | 8 | 60 | 40 | 80x80 | сталь C45 | 1000 | 1,2 | 25,132 |
| CR39300 | CR | 8 | 60 | 120 | 80x80 | сталь C45 | 3000 | 1,2 | 25,132 |
Технические параметры и условия эксплуатации
Рейка CR39200 работает в паре с зубчатым колесом модуля 8, обеспечивая точную передачу движения с шагом 25,132 мм. Длина 2000 мм удобна для длинноходовых осей с большими перемещениями и высокими нагрузками. Зубья рассчитаны на равномерное зацепление, а сталь C45 повышает стойкость к износу при длительной эксплуатации. Для стабильной работы важны правильная соосность, корректный монтаж и достаточная смазка пары «рейка–шестерня».
- Модуль: 8.
- Высота делительной окружности hp: 60 мм.
- Количество зубьев Z: 80.
- Сечение he x S: 80x80 мм.
- Материал: сталь C45.
- Длина: 2000 мм.
- Зазор между рейками: 1,2 мм.
- Шаг зубьев: 25,132 мм.
Применяемость
Рейка прямозубая CR39200 применяется в тяжёлых приводах перемещения станков ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 8 изделие подходит для узлов с высокими нагрузками, где требуется стабильное позиционирование и плавность хода. Типоразмер 80x80 мм удобен для монтажа в крупных корпусах и рамных конструкциях, а длина 2000 мм позволяет использовать рейку как самостоятельный элемент или как часть составной линейной передачи.
- Станки с ЧПУ и тяжёлые линейные оси.
- Узлы подачи и транспортировки крупногабаритных деталей.
- Автоматизированные механизмы с высокой тяговой способностью.
- Компактные приводы в тяжёлом промышленном оборудовании.
- Модернизация механизмов с зубчато‑реечной передачей.
Аналоги
Подбор аналогов для CR39200 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 80x80, M8, L2000 | Условный аналог по размеру |
| ISB | Рейка 80x80, M8, L2000 | Условный аналог по размеру |
| OEM | Rack 80x80, module 8, 2000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M8 80x80 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR39200? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR39200 отличается от CR39100? Главное отличие — длина. У CR39200 она составляет 2000 мм, тогда как CR39100 имеет длину 1000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR39200 вместо другой рейки с модулем 8? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 80x80 мм, длину 2000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
