О товаре

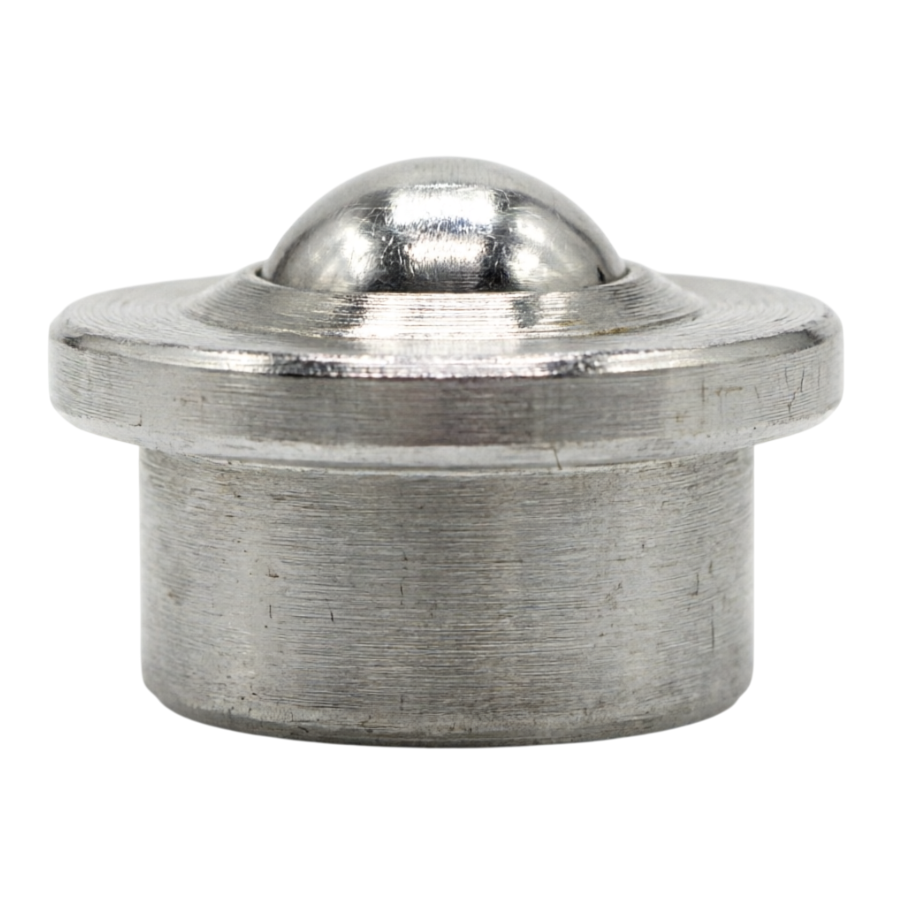

Шариковая опора SP 12 B TECHNIX — фланцевый шариковый ролик (ball transfer unit) серии SP типа B, выполненный из оцинкованной закалённой стали и укомплектованным несущим шариком из хромированной стали AISI 52100. Модель рассчитана на работу в условиях повышенных нагрузок и интенсивного перемещения грузов: закалённый корпус обеспечивает высокую стойкость к продавливающим усилиям и абразивному износу посадочного отверстия, а хромированные шарики сохраняют стабильное качение при длительной эксплуатации.
Фланцевое исполнение с диаметром фланца D1 = 23 мм и высотой фланца 4,5 мм увеличивает опорную площадь на поверхности стола, что особенно востребовано при монтаже в тонколистовые плиты и основания с невысокой жёсткостью. Допустимая нагрузка составляет 30 кг при ориентации «шарик сверху» и 25 кг — при ориентации «шарик снизу», что позволяет использовать опору не только в классических шариковых столах, но и в подвесных и перевёрнутых конвейерных системах. Рабочий температурный диапазон от −30 °C до +100 °C делает модель пригодной для неотапливаемых складов и холодных производственных цехов.
Расшифровка артикула
Артикул SP12B сформирован по единой системе обозначений для шариковых опор серии SP и содержит ключевую информацию о геометрии, материале и конструктивном исполнении. Корректная интерпретация маркировки помогает быстро подобрать опору под существующее посадочное место или спроектировать новый шариковый стол.
- SP — серия тяжёлых шариковых опор.
- 12 — номинальный диаметр несущего шарика Dw, мм.
- B — буквенный код, обозначающий материал несущего шарика (хромированная сталь AISI 52100) в серии SP.
Отсутствие в артикуле индекса «NF» указывает на фланцевое исполнение: опора имеет буртик (фланец) диаметром 23 мм, который опирается на поверхность стола сверху, а в отверстие уходит только цилиндрическая часть корпуса диаметром 18 мм.
Конструкция и устройство
Опора SP 12 B собрана из закалённого оцинкованного корпуса с фланцем, внутри которого размещён несущий шарик из хромированной стали AISI 52100 и обойма с малыми шариками из того же материала. Закалка корпуса повышает его твёрдость и сопротивление местному смятию под нагрузкой, а хромированная сталь шариков обеспечивает высокую износостойкость и стабильный коэффициент трения на протяжении всего срока службы.
- Корпус из оцинкованной закалённой стали: наружный диаметр D = 18 мм, высота H = 15,6 мм.
- Фланец диаметром D1 = 23 мм и высотой 4,5 мм, увеличивающий опорную площадь.
- Несущий шарик из хромированной стали AISI 52100 диаметром Dw = 12 мм (буквенный код «B» в серии SP).
- Малые шарики из хромированной стали AISI 52100, обеспечивающие свободное качение несущего шара.
- Фланцевое исполнение — монтаж запрессовкой цилиндрической части в посадочное отверстие с опорой буртика на поверхность стола.
- Масса изделия 0,03 кг, компактные габариты позволяют выполнять плотную расстановку на рабочей плоскости.
Размерный ряд серии SP (тип B)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 12 B передаёт нагрузку через несущий шар на обойму малых шариков, а затем — на закалённый корпус и фланец, опирающийся на поверхность стола. Закалка корпуса и хромированная сталь шариков AISI 52100 обеспечивают стабильную работу при длительных циклических нагрузках и сохраняют геометрию посадочного узла в течение всего срока службы.
- Диаметр корпуса D: 18 мм.
- Высота H: 15,6 мм.
- Диаметр несущего шарика Dw: 12 мм.
- Диаметр фланца D1: 23 мм.
- Высота фланца: 4,5 мм.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: хромированная сталь AISI 52100 (буквенный код «B» в серии SP).
- Материал малых шариков: хромированная сталь AISI 52100.
- Допустимая нагрузка (шарик сверху): 30 кг.
- Допустимая нагрузка (шарик снизу): 25 кг.
- Масса: 0,03 кг.
- Рабочая температура: от −30 °C до +100 °C.
- Рекомендуемые условия эксплуатации: защита зоны контакта от абразивных частиц, контроль соосности запрессовки цилиндрической части корпуса, исключение ударных нагрузок сверх указанных значений, периодическая очистка несущего шара от пыли и стружки.
Применяемость
Фланцевая шариковая опора SP 12 B востребована в задачах, где требуется повышенная износостойкость узла и возможность работы с нагрузкой в обеих ориентациях — как «шарик сверху», так и «шарик снизу». Фланец диаметром 23 мм надёжно распределяет усилие по поверхности стола, что делает модель удобной для монтажа в тонколистовые основания.
- Шариковые столы для перемещения листового металла, ДСП, пластика и стекла в условиях серийного производства.
- Перегрузочные участки конвейерных линий с повышенным циклом работы и интенсивным перекатыванием грузов.
- Подвесные и перевёрнутые конвейерные системы, где опора работает в ориентации «шарик снизу» с нагрузкой до 25 кг.
- Зоны сборки и упаковки в неотапливаемых цехах и складских помещениях с температурой до −30 °C.
- Оборудование для обработки заготовок в машиностроении, где важна стабильность геометрии опорного узла при длительной эксплуатации.
Аналоги
По типоразмеру и назначению шариковая опора SP 12 B (корпус 18 мм, шар 12 мм, фланцевое исполнение с D1 = 23 мм) соответствует стандартным фланцевым исполнениям шариковых роликов и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и допустимых нагрузок. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Чем фланцевая опора SP 12 B отличается от бесфланцевой SP 12 B-NF при одинаковом диаметре шарика 12 мм?
Фланцевая опора SP 12 B имеет буртик (фланец) диаметром 23 мм, который опирается на поверхность стола сверху, а в отверстие уходит только цилиндрическая часть корпуса диаметром 18 мм. Бесфланцевая SP 12 B-NF устанавливается полностью в отверстие диаметром 22 мм и не выступает над поверхностью. Кроме того, у фланцевой версии выше допустимая нагрузка при ориентации «шарик снизу» (25 кг против 12 кг), что расширяет возможности её применения в подвесных системах. - Что даёт закалённый корпус и хромированная сталь AISI 52100?
Закалка оцинкованного корпуса повышает его твёрдость и сопротивление местному смятию под нагрузкой — посадочное отверстие дольше сохраняет геометрию даже при интенсивной эксплуатации. Хромированная сталь AISI 52100 — это стандартная подшипниковая сталь с высокой контактной усталостной прочностью: несущий и малые шарики из такого материала стабильно работают при циклических нагрузках и меньше подвержены износу, чем шарики из обычной стали. - Можно ли использовать SP 12 B в неотапливаемых складских помещениях?
Да. Рабочий температурный диапазон опоры составляет от −30 °C до +100 °C, что полностью покрывает климатические условия большинства неотапливаемых складов, холодильных камер (в зоне плюсовых температур) и производственных цехов в зимний период. При эксплуатации в условиях низких температур рекомендуется применять низкотемпературные пластичные смазки для периодической обработки зоны контакта несущего шара. - Какой диаметр отверстия нужен для монтажа SP 12 B?
Для цилиндрической части корпуса требуется посадочное отверстие диаметром 18 мм и глубиной не менее 11,1 мм (общая высота H = 15,6 мм минус высота фланца 4,5 мм). Фланец диаметром 23 мм при этом опирается на поверхность стола сверху. Отверстие должно быть выполнено с допуском, обеспечивающим плотную запрессовку без перекосов. - Допустима ли замена бесфланцевых опор SP 12 B-NF на фланцевые SP 12 B на уже готовом шариковом столе?
Такая замена возможна только при условии пересверливания посадочных отверстий: у бесфланцевой версии требуется отверстие диаметром 22 мм, а у фланцевой — 18 мм под цилиндрическую часть плюс зенкование или выборка под фланец диаметром 23 мм. Если конструкция стола позволяет выполнить такую обработку, замена допустима; в противном случае рекомендуется сохранять исходный тип исполнения.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
B
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.03
Габариты
Диаметр корпуса D, мм
18
Высота H, мм
15.6
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
12
Высота фланца, мм
4.5
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
30
Допустимая нагрузка (шарик снизу), кг
25
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
хромированная сталь AISI 52100
Диаметр фланца (D1)
23
