Артикул:
SP12BDTECHNIX
Характеристики
Серия
—
SP
Тип
—
BD
Вид
—
фланцевый
Все характеристики
863 руб.
/шт 958 руб.
Есть в наличии: 8
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

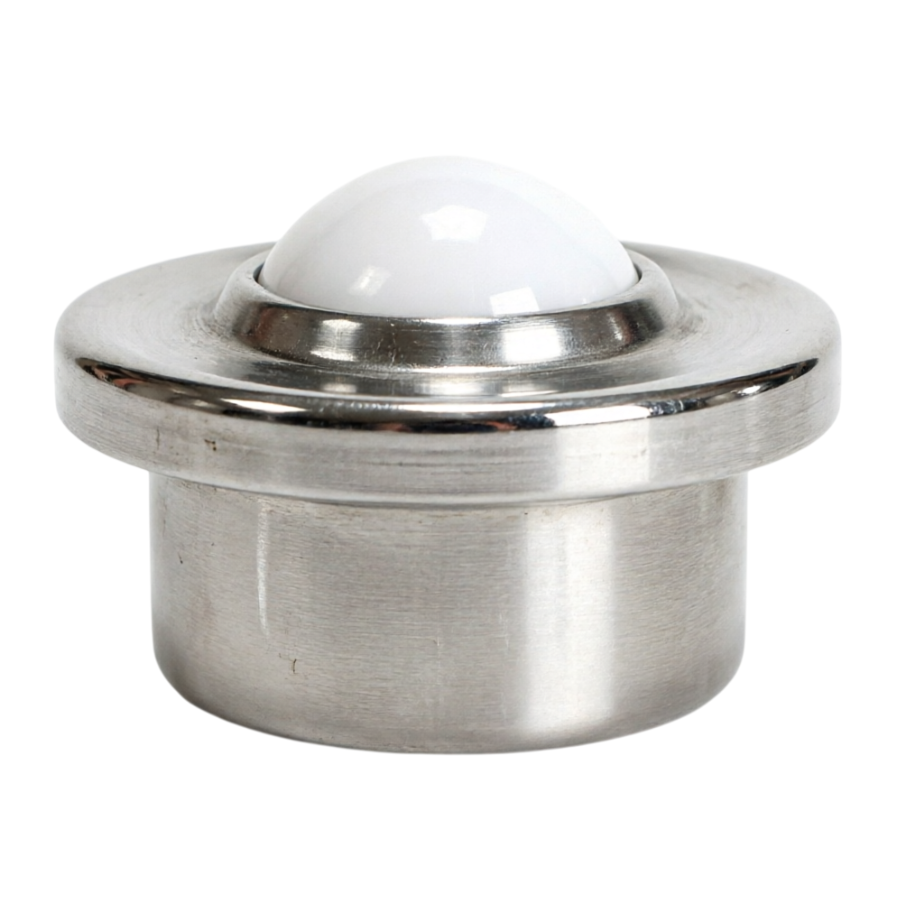

Шариковая опора SP12BDTECHNIX — фланцевый шариковый ролик (ball transfer unit) серии SP с несущим шариком из полиацеталя ПОМ (Derlin) диаметром 12 мм. Корпус из оцинкованной закалённой стали и опорный фланец диаметром 23 мм обеспечивают увеличенную площадь прилегания к посадочному отверстию, что делает монтаж более надёжным по сравнению с бесфланцевыми исполнениями. Малые шарики из хромированной стали AISI 52100 гарантируют плавное качение несущего шара во всех направлениях при нагрузке до 5 кг.
Модель SP 12 BD востребована в сборочных и упаковочных линиях, где требуется деликатное перемещение грузов с отделанной поверхностью — полированных, лакированных, окрашенных деталей, электроники и упаковки. Фланцевая конструкция удобна при монтаже в столешницы средней толщины, где необходим уверенный прижим опоры по контуру фланца без риска её проваливания.
Расшифровка артикула
Маркировка SP12BD кодирует ключевые признаки изделия: серию, диаметр несущего шарика, материал контактной пары и наличие фланца. Зная структуру обозначения, инженер или закупщик может быстро идентифицировать нужное исполнение без обращения к полному каталогу.
- SP — серия шариковых опор тяжёлого исполнения.
- 12 — диаметр несущего шарика Dw, мм.
- BD — код типа исполнения, указывающий на материал несущего шарика: полиацеталь ПОМ (Derlin), не оставляющий следов на транспортируемых изделиях.
- Отсутствие индекса NF в артикуле означает фланцевое исполнение — опора имеет опорный фланец диаметром 23 мм для монтажа запрессовкой по контуру.
При заказе следует учитывать диаметр фланца D1 = 23 мм, высоту фланца 4,5 мм и допустимую нагрузку 5 кг при ориентации «шарик сверху».
Конструкция и устройство
Опора SP 12 BD построена на базе корпуса из оцинкованной закалённой стали с интегрированным опорным фланцем. Внутри корпуса размещены малые шарики из хромированной стали AISI 52100, образующие подшипниковую обойму, по которой свободно перекатывается несущий шарик из полиацеталя ПОМ (Derlin) диаметром 12 мм. Фланец диаметром 23 мм и высотой 4,5 мм увеличивает площадь контакта с посадочным отверстием и распределяет нагрузку от груза более равномерно, чем бесфланцевые исполнения.
- Корпус из оцинкованной закалённой стали — повышенная износостойкость и устойчивость к контактным нагрузкам.
- Опорный фланец D1 = 23 мм, высота фланца 4,5 мм — для надёжной запрессовки в посадочное отверстие.
- Несущий шарик из полиацеталя ПОМ (Derlin) диаметром Dw = 12 мм — бережный контакт с деликатными поверхностями.
- Малые шарики из хромированной стали AISI 52100 — низкий коэффициент трения и стабильное качение.
- Общий диаметр корпуса D = 18 мм, высота H = 15,6 мм.
Размерный ряд серии SP BD
Ниже приведена таблица всех типоразмеров шариковых опор серии SP BD с несущим шариком из полиацеталя ПОМ (Derlin). В таблицу включены только те характеристики, которые указаны для всех артикулов серии. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 12 BD рассчитана на работу в ориентации «шарик сверху» при нагрузке до 5 кг. Фланцевая конструкция с диаметром фланца 23 мм обеспечивает уверенную фиксацию в посадочном отверстии и распределяет нагрузку от перемещаемого груза по большей площади, чем бесфланцевые исполнения. Закалённый стальной корпус и малые шарики из хромированной стали AISI 52100 гарантируют стабильную работу при многократных циклах перемещения.
- Диаметр корпуса D: 18 мм.
- Высота H: 15,6 мм.
- Диаметр несущего шарика Dw: 12 мм.
- Диаметр фланца D1: 23 мм.
- Высота фланца: 4,5 мм.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: полиацеталь ПОМ (Derlin).
- Материал малых шариков: хромированная сталь AISI 52100.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 5 кг.
- Масса: 0,028 кг.
- Рабочая температура: до +60 °С.
Применяемость
Фланцевая шариковая опора SP 12 BD находит применение там, где важны надёжный монтаж по контуру фланца и бережное отношение к поверхности груза. Полиацеталевый несущий шарик исключает появление царапин и следов, а увеличенная площадь опоры фланца делает модель удобной для столешниц, в которых не требуется минимальное выступание опоры над рабочей плоскостью.
- Сборочные столы для электроники, бытовой техники и приборостроения с деликатными корпусами.
- Упаковочные линии с продукцией в лакированной, полированной или окрашенной таре.
- Участки визуального контроля и ОТК, где важно сохранить товарный вид изделий.
- Перегрузочные столы в логистических центрах при работе с хрупкими грузами массой до 5 кг на опору.
- Оборудование для обработки и фасовки отделанных изделий, где недопустимы контакты с металлическими поверхностями.
Аналоги
По типоразмеру и назначению шариковая опора SP 12 BD соответствует исполнениям с диаметром несущего шарика 12 мм, фланцевым корпусом и полиацеталевым несущим шариком. Ниже приведены типовые потенциальные аналоги других производителей.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1), допустимым нагрузкам и материалу несущего шарика конкретной модели.
Часто задаваемые вопросы
Фланцевая модель SP 12 BD имеет опорный фланец диаметром 23 мм и высоту 15,6 мм, тогда как бесфланцевая SP 12 B-D-NF выполнена без фланца с высотой всего 17,5 мм и минимальным выступанием. Фланец обеспечивает бо́льшую площадь прилегания к посадочному отверстию и более надёжную фиксацию при запрессовке, но увеличивает общую высоту узла. Выбор между исполнениями зависит от толщины столешницы и требований к выступанию опоры над рабочей плоскостью.
Разница в нагрузочной способности обусловлена конструктивными особенностями: у фланцевой модели корпус имеет диаметр 18 мм, а у бесфланцевой — 22 мм, что влияет на площадь контакта несущего шарика с обоймой малых шариков. При проектировании шарикового стола это следует учитывать и закладывать запас по грузоподъёмности.
Да, оцинкованная закалённая сталь корпуса повышает устойчивость к контактным и ударным нагрузкам по сравнению с обычной оцинкованной сталью. Это делает модель SP 12 BD подходящей для участков с интенсивным потоком грузов, где возможны случайные удары по опорам.
Посадочное отверстие должно соответствовать диаметру фланца D1 = 23 мм с рекомендуемым допуском для запрессовки. Глубина отверстия должна быть не менее высоты фланца (4,5 мм), чтобы опора села ровно и не имела люфта. Точные допуски рекомендуется уточнять в техническом каталоге.
Нет, рабочая температура ограничена +60 °С из-за применения полиацеталя ПОМ (Derlin) в качестве материала несущего шарика. При более высоких температурах материал шарика может размягчаться, что приведёт к потере формы и снижению грузоподъёмности. Для высокотемпературных применений следует выбирать исполнения с хромированным стальным несущим шариком.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
BD
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.028
Габариты
Диаметр корпуса D, мм
18
Высота H, мм
15.6
Технические параметры
Рабочая температура
+60°С
Диаметр несущего шарика Dw, мм
12
Высота фланца, мм
4.5
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
5
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
полиацеталь ПОМ (Derlin)
Диаметр фланца (D1)
23
