Артикул:
SP15ATECHNIX
Характеристики
Серия
—
SP
Тип
—
A
Вид
—
фланцевый
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

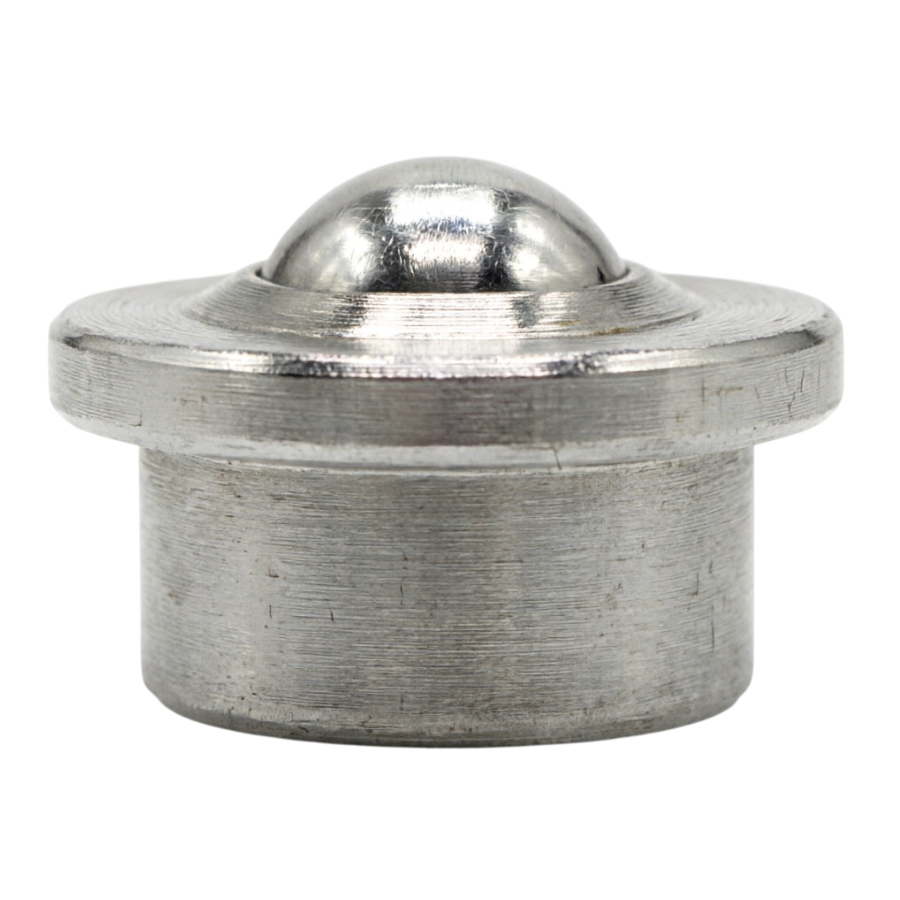

Шариковая опора SP 15 A TECHNIX — промышленный шариковый ролик (ball transfer unit) с металлическим корпусом и несущим шаром диаметром 15 мм, предназначенный для многонаправленного перемещения грузов по плоскости. Фланцевое исполнение с запрессовываемым монтажом обеспечивает быструю установку в посадочное отверстие стола или конвейерной секции, а стальной корпус и стальные шарики рассчитаны на работу при умеренных нагрузках в диапазоне температур от −30 °C до +100 °C.
Модель SP 15 A применяется в шариковых столах, зонах перегрузки, на участках обработки листового металла и в лёгких логистических системах, где требуется свободное перемещение деталей во всех направлениях. Допустимая нагрузка при ориентации «шарик сверху» составляет 60 кг, при ориентации «шарик снизу» — 24 кг, что определяет её использование в составе групп опор с равномерным распределением веса груза.
Расшифровка артикула
Маркировка SP 15 A содержит информацию о серии, типоразмере, материале несущего шарика и производителе шариковой опоры. Понимание структуры обозначения упрощает подбор совместимых посадочных отверстий и расчёт шага расстановки опор при проектировании шариковых столов и транспортных участков.
- SP — серия тяжёлых шариковых опор.
- 15 — диаметр несущего шарика Dw, мм.
- A — буквенный код, обозначающий материал несущего шарика (сталь).
При заказе следует учитывать диаметр несущего шарика, тип крепления (запрессовываемый) и допустимые нагрузки для выбранной ориентации монтажа.
Конструкция и устройство
Шариковая опора SP 15 A собрана из стального корпуса с фланцем, большого несущего стального шарика диаметром 15 мм и набора малых стальных шариков, расположенных под несущим шаром. Малые шарики обеспечивают свободное качение несущего шара во всех направлениях, а фланец диаметром 31 мм и высотой 5,5 мм служит опорной площадкой и фиксирует опору в посадочном отверстии при запрессовке.
- Стальной корпус с фланцем для запрессовываемого монтажа.
- Несущий стальной шарик диаметром Dw = 15 мм.
- Малые стальные шарики, обеспечивающие многонаправленное качение.
- Диаметр фланца D1 = 31 мм, высота фланца 5,5 мм.
- Фланцевое исполнение с посадкой в подготовленное отверстие без дополнительного крепежа.
Размерный ряд серии SP (тип A)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа A. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 15 A воспринимает нагрузку через несущий шар, передающий усилие на малые шарики и корпус. Фланцевое исполнение с запрессовкой обеспечивает жёсткую фиксацию в посадочном отверстии, а стальные материалы корпуса и шариков позволяют работать в широком температурном диапазоне при умеренных нагрузках.
- Диаметр корпуса D: 24 мм.
- Высота H: 21 мм.
- Диаметр несущего шарика Dw: 15 мм.
- Диаметр фланца D1: 31 мм.
- Высота фланца: 5,5 мм.
- Материал корпуса: сталь.
- Материал несущего шарика: сталь.
- Материал малых шариков: сталь.
- Допустимая нагрузка (шарик сверху): 60 кг.
- Допустимая нагрузка (шарик снизу): 24 кг.
- Вид крепления: запрессовываемый.
- Вид исполнения: фланцевый.
- Масса: 0,055 кг.
- Рабочая температура: от −30 °C до +100 °C.
Применяемость
Шариковая опора SP 15 A применяется в механизмах и транспортных системах, где требуется свободное многонаправленное перемещение грузов по плоскости. Компактный типоразмер с несущим шаром 15 мм и нагрузкой до 60 кг делает её оптимальным решением для лёгких и средних грузов при групповой установке.
- Шариковые столы для перемещения листового металла, пластика, картона и заготовок.
- Участки перегрузки и сортировки на конвейерных линиях.
- Зоны сборки и упаковки в лёгкой и средней промышленности.
- Логистические тележки и стеллажные системы с ручным перемещением грузов.
- Оборудование для обработки и позиционирования деталей в машиностроении.
Аналоги
По типоразмеру и назначению шариковая опора SP 15 A соответствует исполнениям с несущим шаром 15 мм и фланцевым корпусом и может рассматриваться как замена изделий других брендов при совпадении посадочных размеров и допустимых нагрузок. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять по каталожным размерам (D, H, D1, Dw) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как выполняется монтаж шариковой опоры SP 15 A?
Опора имеет фланцевое исполнение и устанавливается запрессовыванием в подготовленное посадочное отверстие. Диаметр отверстия должен соответствовать диаметру корпуса D = 24 мм с рекомендуемым допуском на запрессовку. Фланец диаметром 31 мм служит опорной площадкой и предотвращает проваливание опоры. - Какой шаг расстановки опор рекомендуется для шарикового стола?
Шаг расстановки определяется делением меньшей стороны перемещаемого груза на коэффициент 2,5–3,5. При этом необходимо обеспечить одновременное опирание груза минимум на три шариковые опоры, чтобы нагрузка на каждую не превышала допустимые 60 кг (при ориентации «шарик сверху»). - Допустима ли установка опоры шариком вниз или в боковом положении?
Да, шариковая опора допускает монтаж шариком вниз и боковую установку, но при этом допустимая нагрузка снижается до 24 кг. Конкретные значения указаны в технических характеристиках и должны учитываться при проектировании узла. - В каком температурном диапазоне может эксплуатироваться опора?
Рабочий температурный диапазон составляет от −30 °C до +100 °C. Стальной корпус и стальные шарики сохраняют работоспособность в этих пределах без изменения несущей способности и свободности качения. - Требуется ли обслуживание шариковой опоры в процессе эксплуатации?
Шариковые опоры серии SP не требуют регулярного обслуживания в стандартных условиях эксплуатации. При работе в загрязнённой среде рекомендуется периодическая очистка зоны несущего шара от абразивных частиц для сохранения свободности качения и увеличения ресурса.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
A
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.055
Габариты
Диаметр корпуса D, мм
24
Высота H, мм
21
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
15
Высота фланца, мм
5.5
Материал корпуса
сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
60
Допустимая нагрузка (шарик снизу), кг
24
Материал маленьких шариков
сталь
Материал несущего шарика
сталь
Диаметр фланца (D1)
31
