Артикул:
SP15BM8X15TECHNIX
Характеристики
Серия
—
SP
Тип
—
B
Вид
—
фланцевый
Все характеристики
894 руб.
/шт 993 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

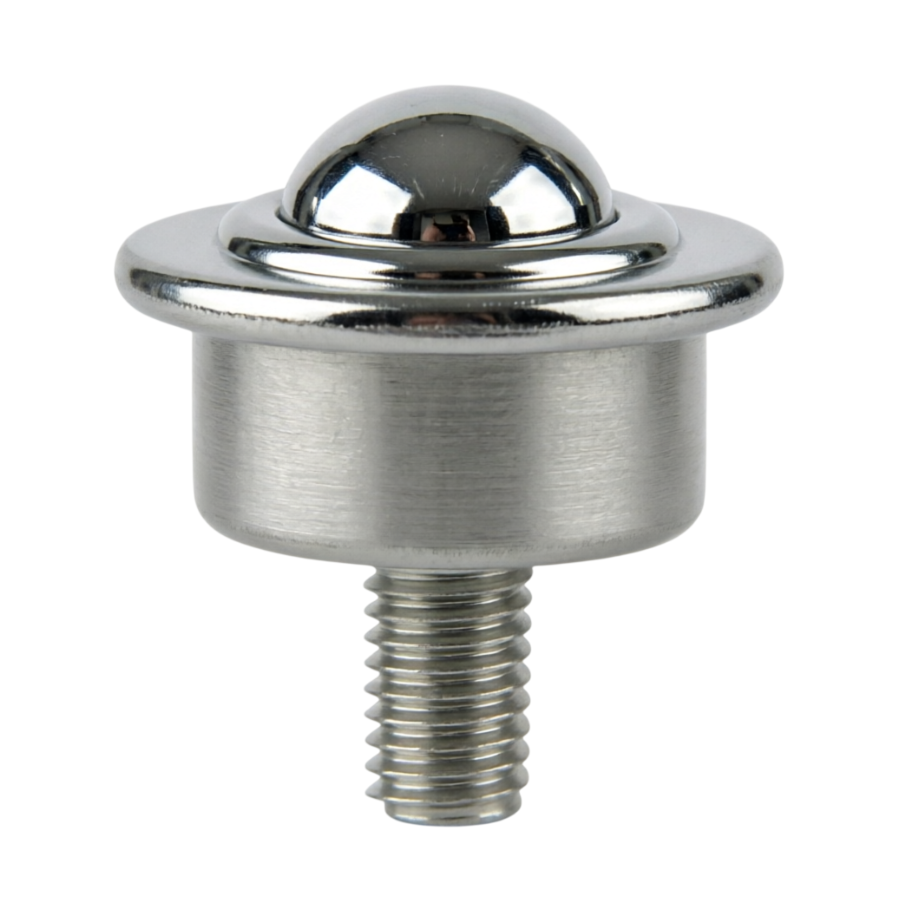

Шариковая опора SP 15 B M8X15 TECHNIX — фланцевый шариковый ролик (ball transfer unit) серии SP типа B с привинчиваемым креплением, сочетающий компактные габариты (корпус D = 24 мм, H = 21 мм) с удобством монтажа и демонтажа без применения прессового оборудования. Модель оснащена резьбовым хвостовиком M8 длиной 15 мм, что позволяет устанавливать опору в резьбовые отверстия монтажной плиты или использовать гайки для фиксации, обеспечивая быструю замену при обслуживании или модернизации шариковых столов.
Опора рассчитана на нагрузку до 60 кг при ориентации «шарик сверху» и до 24 кг — при ориентации «шарик снизу», что соответствует задачам лёгкой и средней перегрузки деталей, заготовок и листовых материалов. Фланец диаметром D1 = 31 мм надёжно распределяет усилие по поверхности стола, а масса всего 0,07 кг делает модель удобной для плотной расстановки. Буквенный код «B» в артикуле обозначает материал несущего шарика (сталь) в серии SP и является неотъемлемой частью обозначения позиции.
Расшифровка артикула
Артикул SP15BM8X15 построен по системе обозначений для шариковых опор серии SP и содержит полную информацию о типоразмере, материале, способе крепления и длине резьбового хвостовика. Корректное чтение маркировки помогает быстро идентифицировать опору при подборе замены, расчёте шага расстановки и проектировании посадочных мест с резьбовыми отверстиями.
- SP — серия тяжёлых шариковых опор.
- 15 — номинальный диаметр несущего шарика Dw, мм.
- B — буквенный код, обозначающий материал несущего шарика (сталь) в серии SP.
- M8X15 — привинчиваемое крепление: резьба M8, длина хвостовика 15 мм.
Наличие индекса «M8X15» в артикуле указывает на резьбовое крепление: цилиндрическая часть корпуса имеет наружную резьбу M8 длиной 15 мм, которая вкручивается в подготовленное отверстие монтажной плиты или фиксируется гайкой снизу.
Конструкция и устройство
Шариковая опора SP 15 B M8X15 собрана из оцинкованного стального корпуса с фланцем и резьбовым хвостовиком, внутри которого размещён несущий стальной шар диаметром 15 мм и обойма с малыми стальными шариками. Резьбовое крепление M8x15 обеспечивает надёжную фиксацию в монтажной плите и позволяет выполнять быстрый монтаж/демонтаж без применения прессового оборудования, что особенно востребовано при обслуживании и модернизации шариковых столов.
- Корпус из оцинкованной стали: наружный диаметр D = 24 мм, высота H = 21 мм.
- Фланец диаметром D1 = 31 мм и высотой 5 мм, увеличивающий опорную площадь.
- Резьбовой хвостовик M8 длиной 15 мм для привинчивания к монтажной плите.
- Несущий шарик из стали диаметром Dw = 15 мм (буквенный код «B» в серии SP).
- Малые шарики из стали, обеспечивающие свободное качение несущего шара во всех направлениях.
- Привинчиваемое исполнение — монтаж вкручиванием в резьбовое отверстие или фиксацией гайкой снизу.
- Масса изделия 0,07 кг — оптимальное соотношение массы и грузоподъёмности для плотной расстановки на шариковых столах.
Размерный ряд серии SP (тип B)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 15 B M8X15 передаёт нагрузку от перемещаемого груза через несущий шар на обойму малых шариков, а затем — на корпус и фланец, опирающийся на поверхность стола. Резьбовое крепление M8x15 обеспечивает надёжную фиксацию в монтажной плите и позволяет выполнять быстрый монтаж/демонтаж без применения прессового оборудования, что особенно востребовано при обслуживании и модернизации шариковых столов.
- Диаметр корпуса D: 24 мм.
- Высота H: 21 мм.
- Диаметр несущего шарика Dw: 15 мм.
- Диаметр фланца D1: 31 мм.
- Высота фланца: 5 мм.
- Размер крепежного винта: M8.
- Длина крепежного винта L: 15 мм.
- Вид: фланцевый.
- Вид крепления: привинчиваемый.
- Материал корпуса: оцинкованная сталь.
- Материал несущего шарика: сталь (буквенный код «B» в серии SP).
- Материал малых шариков: сталь.
- Допустимая нагрузка (шарик сверху): 60 кг.
- Допустимая нагрузка (шарик снизу): 24 кг.
- Масса: 0,07 кг.
- Рекомендуемые условия эксплуатации: контроль момента затяжки резьбового соединения, защита зоны контакта от абразивных частиц, исключение ударных нагрузок сверх указанных значений, периодическая очистка несущего шара от пыли и загрязнений.
Применяемость
Привинчиваемая шариковая опора SP 15 B M8X15 оптимальна для задач, где требуется удобство монтажа/демонтажа и возможность быстрой замены опор без разборки шарикового стола. Резьбовое крепление M8x15 делает её предпочтительным выбором для модульных конструкций, временных перегрузочных участков и оборудования, требующего регулярного обслуживания.
- Модульные шариковые столы с возможностью быстрой перенастройки конфигурации и замены изношенных опор.
- Перегрузочные участки конвейерных линий в лёгкой промышленности, где грузы массой до 60 кг перемещаются вручную.
- Зоны сборки и упаковки, где требуется ручное позиционирование деталей во всех направлениях.
- Временные логистические столы и рольганги, устанавливаемые на производственных площадках на ограниченный срок.
- Оборудование для обработки заготовок малых и средних габаритов в приборостроении, электронике и лёгком машиностроении.
Аналоги
По типоразмеру и назначению шариковая опора SP 15 B M8X15 (корпус 24 мм, шар 15 мм, фланцевое исполнение с D1 = 31 мм, привинчиваемое крепление M8x15) соответствует стандартным исполнениям шариковых роликов с аналогичными посадочными размерами и способом крепления. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1, длина резьбы) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- В чём преимущество привинчиваемого крепления перед запрессовываемым?
Привинчиваемое крепление M8x15 позволяет выполнять монтаж и демонтаж опоры без применения прессового оборудования, что особенно удобно при обслуживании модульных шариковых столов, временных перегрузочных участков и оборудования, требующего регулярной замены изношенных опор. Запрессовываемые опоры обеспечивают более жёсткую фиксацию и лучше подходят для тяжёлых нагрузок, но их замена требует разборки стола или применения специнструмента. - Почему грузоподъёмность SP 15 B M8X15 (60 кг) выше, чем у запрессовываемой SP 15 B (50 кг)?
Это связано с конструктивными особенностями: привинчиваемое крепление обеспечивает более жёсткую фиксацию корпуса в монтажной плите за счёт резьбового соединения, что позволяет передавать бóльшие нагрузки без риска смещения опоры. Однако запрессовываемая версия имеет закалённый корпус и хромированные шарики AISI 52100, что обеспечивает бóльший ресурс при циклических нагрузках. - Какой диаметр отверстия нужен для монтажа SP 15 B M8X15?
Для привинчиваемого крепления требуется сквозное или глухое резьбовое отверстие M8 глубиной не менее 15 мм в монтажной плите. Фланец диаметром 31 мм при этом опирается на поверхность стола сверху. Альтернативно можно использовать гладкое отверстие диаметром 24 мм и фиксировать опору гайкой M8 снизу, если конструкция стола позволяет такой монтаж. - Можно ли использовать SP 15 B M8X15 вместо SP 15 B M8X20?
Да, эти модели идентичны по всем параметрам, кроме длины резьбового хвостовика (15 мм против 20 мм). Выбор зависит от толщины монтажной плиты: если плита тонкая (до 12–13 мм), достаточно длины 15 мм; если плита толще или требуется фиксация гайкой снизу с запасом, предпочтительнее длина 20 мм. Оба варианта обеспечивают одинаковую грузоподъёмность 60/24 кг. - Какой момент затяжки рекомендуется для резьбового соединения M8?
Для резьбового соединения M8 в стальную монтажную плиту рекомендуется момент затяжки 20–25 Нм. При монтаже в алюминиевые или пластиковые плиты момент следует снизить до 12–15 Нм, чтобы избежать срыва резьбы. Перетяжка может привести к деформации корпуса и заклиниванию несущего шара, поэтому рекомендуется использовать динамометрический ключ.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
B
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.07
Габариты
Диаметр корпуса D, мм
24
Высота H, мм
21
Технические параметры
Диаметр несущего шарика Dw, мм
15
Высота фланца, мм
5
Материал корпуса
оцинкованная сталь
Размер крепежного винта M
M8
Длина крепежного винта L, мм
15
Вид крепления
привинчиваемый
Допустимая нагрузка (шарик сверху), кг
60
Допустимая нагрузка (шарик снизу), кг
24
Материал маленьких шариков
сталь
Материал несущего шарика
сталь
Диаметр фланца (D1)
31
