Артикул:
SP15CM8X15TECHNIX
Характеристики
Серия
—
SP
Тип
—
C
Вид
—
фланцевый
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

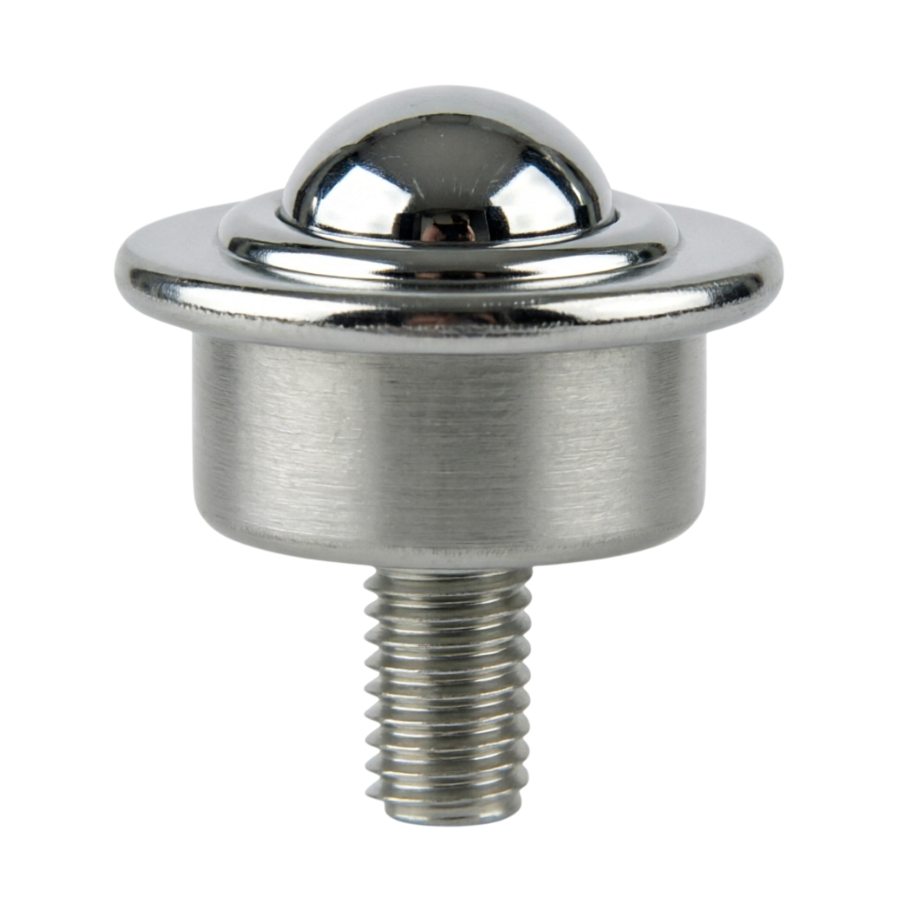

Шариковая опора SP15CM8X15TECHNIX — шариковый ролик (ball transfer unit) серии SP типа C во фланцевом исполнении с привинчиваемым креплением, сочетающий компактные габариты и увеличенную надежность фиксации по сравнению с бесфланцевыми аналогами. Изделие оснащено несущим шаром диаметром 15 мм из нержавеющей стали AISI 420, который перекатывается по малым шарикам из того же материала, обеспечивая свободное многонаправленное перемещение груза по рабочей плоскости. Фланец диаметром 31 мм и крепежный винт M8×15 гарантируют устойчивое удержание опоры в панели даже при переменных нагрузках.
Модель SP 15 C M8×15 востребована в легких и средних транспортно-производственных системах, где требуется сочетание компактного диаметра корпуса (24 мм) и жесткого крепления через фланец. Допустимая нагрузка 25 кг при установке шариком сверху позволяет использовать опору в сборочных столах, упаковочных линиях и перегрузочных узлах для перемещения коробов, лотков, листовых заготовок и некрупных деталей без риска смещения опоры под действием сдвигающих усилий.
Расшифровка артикула
Маркировка SP15CM8X15 составлена по фирменной системе обозначений и содержит информацию о серии, диаметре несущего шарика, коде исполнения и параметрах крепежного элемента. Такая структура позволяет быстро идентифицировать посадочные требования и совместимость с панелью при комплектации оборудования.
- SP — серия шариковых опор.
- 15 — номинальный диаметр несущего шарика (Dw), мм.
- C — буквенный код, обозначающий материал несущего шарика (нержавеющая сталь AISI 420).
- M8×15 — размер крепежного винта: резьба M8, длина 15 мм.
При заказе следует учитывать фланцевый тип корпуса и привинчиваемый способ монтажа — опора устанавливается в отверстие панели и фиксируется винтом M8 через фланец диаметром 31 мм.
Конструкция и устройство
Опора SP15CM8X15 представляет собой компактный шариковый узел, собранный на базе штампованного корпуса из оцинкованной стали с фланцем. Прецизионный несущий шар диаметром 15 мм опирается на обойму с малыми шариками из нержавеющей стали AISI 420, которые образуют опорный пояс и обеспечивают свободное перекатывание во всех направлениях. Фланец высотой 5 мм и диаметром 31 мм служит площадкой для привинчивания опоры к панели стола винтом M8×15.
- Корпус из оцинкованной стали с фланцем диаметром 31 мм и высотой фланца 5 мм.
- Несущий шарик диаметром 15 мм из нержавеющей стали AISI 420.
- Малые шарики из нержавеющей стали AISI 420 для снижения трения при перекатывании.
- Привинчиваемый тип крепления через фланец с использованием винта M8×15.
- Общая высота изделия 21 мм, диаметр корпуса 24 мм, масса 0,07 кг.
Размерный ряд серии SP (тип C)
В таблице приведены основные типоразмеры шариковых опор серии SP типа C. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP15CM8X15 рассчитана на работу в составе легких и средних транспортно-производственных систем, где требуется надежное фланцевое крепление при умеренных нагрузках. Применение нержавеющей стали для несущего и малых шариков обеспечивает коррозионную стойкость узла, а цинковое покрытие корпуса повышает его устойчивость к воздействию промышленной атмосферы.
- Диаметр корпуса D: 24 мм.
- Высота H: 21 мм.
- Диаметр несущего шарика Dw: 15 мм.
- Диаметр фланца D1: 31 мм.
- Высота фланца: 5 мм.
- Длина крепежного винта L: 15 мм.
- Размер крепежного винта M: M8.
- Материал корпуса: оцинкованная сталь.
- Материал несущего шарика: нержавеющая сталь AISI 420.
- Материал маленьких шариков: нержавеющая сталь AISI 420.
- Допустимая нагрузка (шарик сверху): 25 кг.
- Допустимая нагрузка (шарик снизу): 10 кг.
- Вид крепления: привинчиваемый.
- Вид: фланцевый.
- Тип: C.
- Масса: 0,07 кг.
- Рекомендуемые условия эксплуатации: защита контактной зоны от стружки и абразивных частиц, расчет шага установки исходя из одновременного опирания груза минимум на три опоры, контроль момента затяжки крепежного винта, соблюдение температурного режима.
Применяемость
Шариковая опора SP15CM8X15 применяется в системах, где требуется устойчивое фланцевое крепление при умеренных нагрузках и компактных габаритах узла. Наличие фланца и крепежного винта M8 исключает риск смещения опоры под действием сдвигающих усилий, что особенно важно при работе с грузами, имеющими смещенный центр тяжести.
- Сборочные столы в приборостроении, электронике и легкой промышленности.
- Упаковочные и маркировочные линии для перемещения коробов, лотков и некрупной тары.
- Транспортные участки для перемещения листовых заготовок небольшой толщины.
- Накопительные зоны и стеллажные системы с встраиваемыми шариковыми панелями.
- Перегрузочные узлы в логистических комплексах с умеренной интенсивностью эксплуатации.
Аналоги
По типоразмеру и назначению шариковая опора SP15CM8X15 соответствует фланцевым исполнениям с диаметром несущего шара 15 мм и может рассматриваться как замена изделий других брендов при совпадении посадочных размеров и характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Чем модель SP 15 C M8×15 отличается от бесфланцевых исполнений SP 15 C M6×10 и M6×12?
Главное отличие — наличие фланца диаметром 31 мм и переход на крепежный винт M8. Фланцевое исполнение обеспечивает большую площадь прилегания к панели и более надежную фиксацию при сдвигающих усилиях, а винт M8 выдерживает больший момент затяжки по сравнению с M6. При этом посадочный диаметр несущего шара (15 мм) и общая высота узла остаются в одном классе. - Какой диаметр отверстия требуется в панели для монтажа опоры SP15CM8X15?
Для установки необходимо сквозное отверстие под резьбовой хвостовик M8 или резьбовое отверстие в панели. Фланец диаметром 31 мм прижимается к поверхности панели и дополнительно фиксируется винтом. Точный диаметр отверстия под корпус следует уточнять по чертежу производителя. - Почему допустимая нагрузка «шарик снизу» составляет всего 10 кг?
При монтаже шариком снизу (или при боковой нагрузке) усилие воспринимается не несущим шаром, а корпусом и фланцевым соединением. Конструкция фланцевых опор малого типоразмера рассчитана преимущественно на вертикальную нагрузку сверху (25 кг), поэтому при других ориентациях допустимое усилие существенно снижается. - Какой момент затяжки рекомендуется для крепежного винта M8×15?
Для винта M8 в стальную панель рекомендуемый момент затяжки составляет 15–20 Нм. При монтаже в алюминиевые или полимерные панели момент следует снизить до 8–12 Нм, чтобы избежать срыва резьбы. Точные значения зависят от материала панели и класса прочности винта. - Можно ли использовать опору SP 15 C M8×15 в условиях повышенной влажности?
Да, несущий и малые шарики выполнены из нержавеющей стали AISI 420, обладающей высокой коррозионной стойкостью. Корпус из оцинкованной стали также защищен от коррозии. Это позволяет применять опору во влажных производственных зонах, на упаковочных линиях и в помещениях с переменной температурой и влажностью.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
C
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.07
Габариты
Диаметр корпуса D, мм
24
Высота H, мм
21
Технические параметры
Диаметр несущего шарика Dw, мм
15
Высота фланца, мм
5
Материал корпуса
оцинкованная сталь
Размер крепежного винта M
M8
Длина крепежного винта L, мм
15
Вид крепления
привинчиваемый
Допустимая нагрузка (шарик сверху), кг
25
Допустимая нагрузка (шарик снизу), кг
10
Материал маленьких шариков
нержавеющая сталь AISI 420
Материал несущего шарика
нержавеющая сталь AISI 420
Диаметр фланца (D1)
31
