Артикул:
SP15CM8X20TECHNIX
Характеристики
Серия
—
SP
Тип
—
C
Вид
—
фланцевый
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

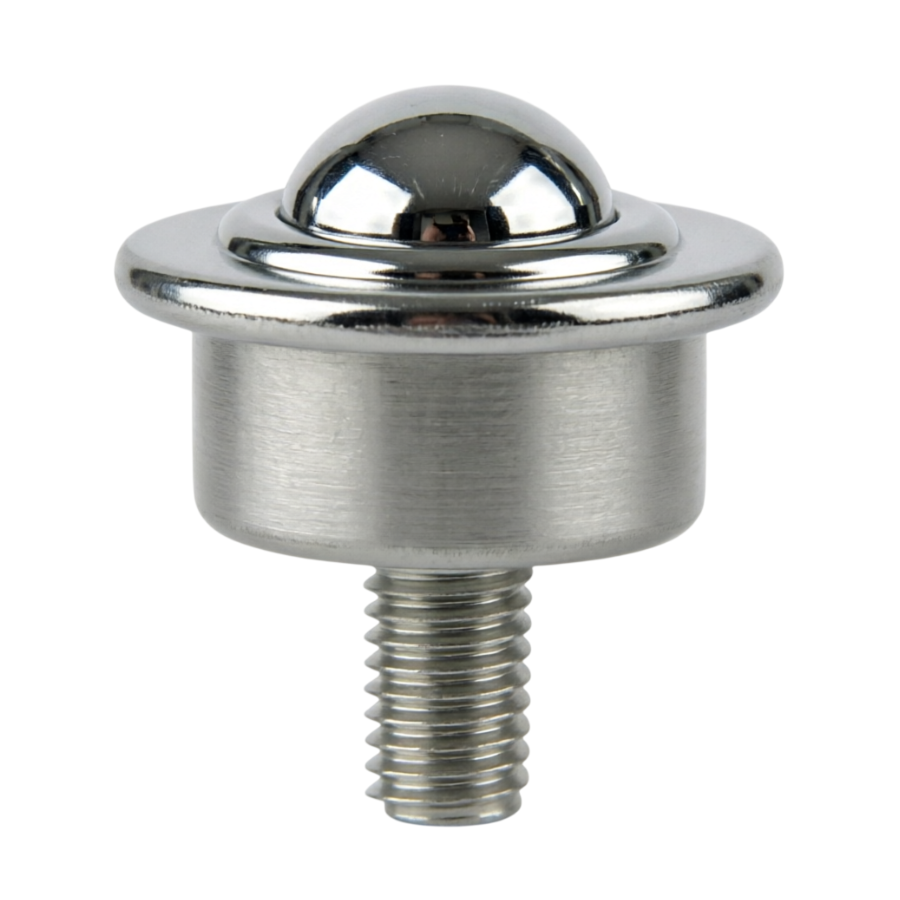

Шариковая опора SP15CM8X20TECHNIX — шариковый ролик (ball transfer unit) серии SP типа C во фланцевом исполнении, отличающийся увеличенной длиной крепежного винта M8×20 по сравнению со стандартными модификациями ряда. Модель комплектуется несущим шаром диаметром 15 мм из нержавеющей стали AISI 420, который свободно перекатывается по малым шарикам из того же материала, обеспечивая многонаправленное перемещение груза по рабочей плоскости. Фланец диаметром 31 мм и удлиненный винт гарантируют надежную фиксацию в толстых панелях и в узлах с повышенными требованиями к прочности резьбового соединения.
Модель SP 15 C M8×20 применяется в транспортных и сборочных системах, где стандартной длины винта недостаточно для надежного закрепления опоры. Допустимая нагрузка 25 кг при установке шариком сверху позволяет использовать опору в составе шариковых столов, перегрузочных участков и упаковочных линий для перемещения коробов, лотков, листовых заготовок и некрупных деталей. Фланцевая конструкция исключает риск смещения опоры под действием сдвигающих усилий и боковых нагрузок.
Расшифровка артикула
Маркировка SP15CM8X20 составлена по фирменной системе обозначений и содержит информацию о серии, диаметре несущего шарика, коде исполнения и параметрах крепежного элемента. Такая структура позволяет быстро идентифицировать посадочные требования и совместимость с панелью при комплектации оборудования.
- SP — серия шариковых опор.
- 15 — номинальный диаметр несущего шарика (Dw), мм.
- C — буквенный код, обозначающий материал несущего шарика (нержавеющая сталь AISI 420).
- M8×20 — размер крепежного винта: резьба M8, длина 20 мм.
При заказе следует учитывать фланцевый тип корпуса и привинчиваемый способ монтажа — опора устанавливается в отверстие панели и фиксируется винтом M8 через фланец диаметром 31 мм.
Конструкция и устройство
Опора SP15CM8X20 представляет собой компактный шариковый узел, собранный на базе штампованного корпуса из оцинкованной стали с фланцем. Прецизионный несущий шар диаметром 15 мм опирается на обойму с малыми шариками из нержавеющей стали AISI 420, которые образуют опорный пояс и обеспечивают свободное перекатывание во всех направлениях. Фланец высотой 5 мм и диаметром 31 мм служит площадкой для привинчивания опоры к панели стола удлиненным винтом M8×20.
- Корпус из оцинкованной стали с фланцем диаметром 31 мм и высотой фланца 5 мм.
- Несущий шарик диаметром 15 мм из нержавеющей стали AISI 420.
- Малые шарики из нержавеющей стали AISI 420 для снижения трения при перекатывании.
- Привинчиваемый тип крепления через фланец с использованием винта M8×20.
- Общая высота изделия 21 мм, диаметр корпуса 24 мм, масса 0,07 кг.
Размерный ряд серии SP (тип C)
В таблице приведены основные типоразмеры шариковых опор серии SP типа C. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP15CM8X20 рассчитана на работу в составе легких и средних транспортно-производственных систем, где требуется надежное фланцевое крепление в панелях увеличенной толщины. Применение нержавеющей стали для несущего и малых шариков обеспечивает коррозионную стойкость узла, а цинковое покрытие корпуса повышает его устойчивость к воздействию промышленной атмосферы.
- Диаметр корпуса D: 24 мм.
- Высота H: 21 мм.
- Диаметр несущего шарика Dw: 15 мм.
- Диаметр фланца D1: 31 мм.
- Высота фланца: 5 мм.
- Длина крепежного винта L: 20 мм.
- Размер крепежного винта M: M8.
- Материал корпуса: оцинкованная сталь.
- Материал несущего шарика: нержавеющая сталь AISI 420.
- Материал маленьких шариков: нержавеющая сталь AISI 420.
- Допустимая нагрузка (шарик сверху): 25 кг.
- Допустимая нагрузка (шарик снизу): 10 кг.
- Вид крепления: привинчиваемый.
- Вид: фланцевый.
- Тип: C.
- Масса: 0,07 кг.
- Рекомендуемые условия эксплуатации: защита контактной зоны от стружки и абразивных частиц, расчет шага установки исходя из одновременного опирания груза минимум на три опоры, контроль момента затяжки крепежного винта, соблюдение температурного режима.
Применяемость
Шариковая опора SP15CM8X20 применяется в системах, где требуется устойчивое фланцевое крепление в панелях увеличенной толщины или в узлах с повышенными требованиями к прочности резьбового соединения. Удлиненный винт M8×20 обеспечивает глубокий заход резьбы, что особенно важно при работе с грузами, создающими переменные и сдвигающие усилия.
- Сборочные столы в приборостроении и электронике с утолщенными рабочими панелями из массива или композитных материалов.
- Упаковочные и маркировочные линии для перемещения коробов, лотков и некрупной тары.
- Транспортные участки для перемещения листовых заготовок небольшой толщины.
- Накопительные зоны и стеллажные системы с встраиваемыми шариковыми панелями.
- Перегрузочные узлы в логистических комплексах с умеренной интенсивностью эксплуатации.
Аналоги
По типоразмеру и назначению шариковая опора SP15CM8X20 соответствует фланцевым исполнениям с диаметром несущего шара 15 мм и может рассматриваться как замена изделий других брендов при совпадении посадочных размеров и характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- В чем практическая разница между моделями SP 15 C M8×15 и SP 15 C M8×20?
Различие заключается только в длине крепежного винта: 15 мм против 20 мм. Модель SP 15 C M8×20 предназначена для панелей увеличенной толщины или для узлов, где требуется более глубокий заход резьбы для надежной фиксации под переменными и сдвигающими нагрузками. Посадочные размеры, грузоподъемность и конструкция шарикового узла у обеих моделей идентичны. - Какой диаметр отверстия требуется в панели для монтажа опоры SP15CM8X20?
Для установки необходимо сквозное отверстие под резьбовой хвостовик M8 или резьбовое отверстие в панели. Фланец диаметром 31 мм прижимается к поверхности панели и дополнительно фиксируется винтом. Точный диаметр отверстия под корпус следует уточнять по чертежу производителя. - Почему допустимая нагрузка «шарик снизу» составляет всего 10 кг?
При монтаже шариком снизу (или при боковой нагрузке) усилие воспринимается не несущим шаром, а корпусом и фланцевым соединением. Конструкция фланцевых опор малого типоразмера рассчитана преимущественно на вертикальную нагрузку сверху (25 кг), поэтому при других ориентациях допустимое усилие существенно снижается. - Какой момент затяжки рекомендуется для крепежного винта M8×20?
Для винта M8 в стальную панель рекомендуемый момент затяжки составляет 15–20 Нм. При монтаже в алюминиевые или полимерные панели момент следует снизить до 8–12 Нм, чтобы избежать срыва резьбы. Точные значения зависят от материала панели и класса прочности винта. - Можно ли использовать опору SP 15 C M8×20 в условиях повышенной влажности?
Да, несущий и малые шарики выполнены из нержавеющей стали AISI 420, обладающей высокой коррозионной стойкостью. Корпус из оцинкованной стали также защищен от коррозии. Это позволяет применять опору во влажных производственных зонах, на упаковочных линиях и в помещениях с переменной температурой и влажностью.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
C
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.07
Габариты
Диаметр корпуса D, мм
24
Высота H, мм
21
Технические параметры
Диаметр несущего шарика Dw, мм
15
Высота фланца, мм
5
Материал корпуса
оцинкованная сталь
Размер крепежного винта M
M8
Длина крепежного винта L, мм
20
Вид крепления
привинчиваемый
Допустимая нагрузка (шарик сверху), кг
25
Допустимая нагрузка (шарик снизу), кг
10
Материал маленьких шариков
нержавеющая сталь AISI 420
Материал несущего шарика
нержавеющая сталь AISI 420
Диаметр фланца (D1)
31
