Артикул:
SP22LBTECHNIX
Характеристики
Серия
—
SP
Тип
—
LB
Вид
—
фланцевый
Все характеристики
722 руб.
/шт 802 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

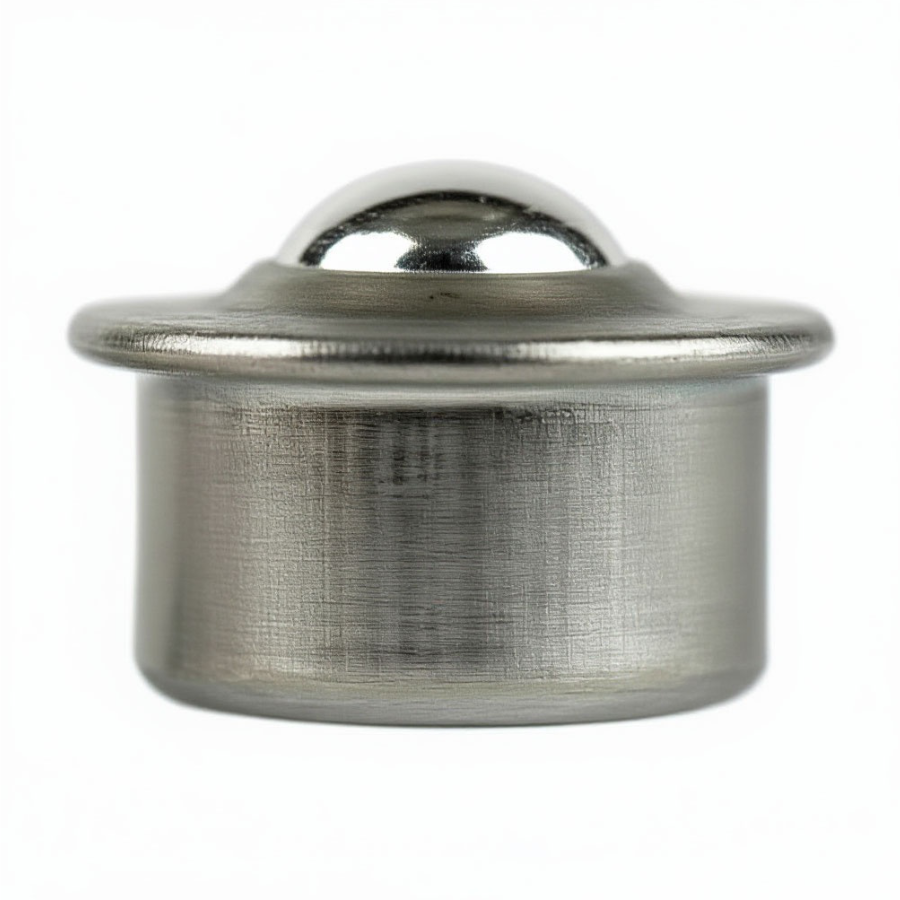

Шариковая опора SP 22 L-B TECHNIX — шариковый ролик (ball transfer unit) среднего тяжёлого типоразмера из промышленной серии SP с фланцевым корпусом, изготовленным методом штамповки из оцинкованной листовой стали. Изделие обеспечивает многонаправленное перемещение грузов по плоской рабочей поверхности: несущий шар диаметром 22 мм свободно вращается во всех направлениях благодаря опорному слою из малых стальных шариков, размещённых по окружности внутри корпуса. Фланец диаметром 45 мм и общей высотой 2,8 мм позволяет монтировать опору запрессовыванием в заранее подготовленное посадочное отверстие, без использования резьбового крепежа.
Типоразмер SP 22 L-B оптимален для шариковых столов и конвейерных участков, где необходимо перемещать заготовки и листовой материал массой до 130 кг на одну точку опоры (при ориентации «шарик сверху»). Рабочая температура от −30 °C до +100 °C допускает эксплуатацию в неотапливаемых цехах, холодильных складах и на открытых производственных площадках, а компактные габариты корпуса (D = 36 мм) обеспечивают плотную сетку расстановки без потери несущей способности.
Расшифровка артикула
Маркировка SP22LB кодирует ключевые конструктивные признаки шариковой опоры: серию, номинальный диаметр несущего шара, материал корпуса и материал несущего шарика. Корректное чтение артикула ускоряет подбор посадочных отверстий, расчёт шага расстановки и идентификацию совместимых аналогов при комплектации транспортно-производственных систем.
- SP — серия тяжёлых шариковых опор с металлическим корпусом и стальным несущим шаром.
- 22 — номинальный диаметр несущего шарика Dw, мм.
- L — корпус из штампованного оцинкованного листа.
- B — материал несущего шарика (сталь).
При заказе важно учитывать диаметр несущего шарика, габариты фланца и способ монтажа (запрессовывание в посадочное отверстие) — от этого зависит совместимость с панелью стола или конвейерной секции.
Конструкция и устройство
Основа шариковой опоры SP 22 L-B — штампованный оцинкованный корпус с широким фланцем, внутри которого смонтирован хромированный стальной несущий шар диаметром 22 мм. Под ним по окружности расположены малые стальные шарики, формирующие опорную обойму: именно по ним несущий шар перекатывается во всех направлениях, превращая трение скольжения в трение качения. Фланец диаметром 45 мм и высотой 2,8 мм служит монтажной базой — опора фиксируется в панели стола или конвейера запрессовыванием, без применения крепёжных винтов.
- Корпус из штампованного оцинкованного листа — защита от коррозии и устойчивость к механическим воздействиям.
- Несущий шар из стали диаметром Dw = 22 мм — восприятие основной нагрузки от перемещаемого груза.
- Малые стальные шарики — обеспечение свободного качения несущего шара во всех направлениях.
- Фланец диаметром D1 = 45 мм и высотой 2,8 мм — опорная площадка для запрессовываемого монтажа.
- Запрессовываемый вид крепления — фиксация в посадочном отверстии без использования резьбового крепежа.
Размерный ряд серии SP (тип L-B)
В таблице приведены основные типоразмеры фланцевых шариковых опор серии SP типа L-B. Текущая модель выделена.
Технические параметры и условия эксплуатации
Шариковая опора SP 22 L-B рассчитана на восприятие осевых нагрузок в режиме многонаправленного перемещения грузов. Нормативная грузоподъёмность разделена на два рабочих положения: «шарик сверху» (основной режим, нагрузка приложена к несущему шару) и «шарик снизу» (инвертированная или подвесная ориентация). Стальной оцинкованный корпус и стальные шарики обеспечивают стабильную работу в широком температурном диапазоне.
- Диаметр корпуса D: 36 мм.
- Общая высота H: 29,5 мм.
- Диаметр несущего шарика Dw: 22 мм.
- Диаметр фланца D1: 45 мм.
- Высота фланца: 2,8 мм.
- Материал корпуса: штампованный оцинкованный лист.
- Материал несущего шарика: сталь.
- Материал малых шариков: сталь.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 130 кг.
- Допустимая нагрузка (шарик снизу): 52 кг.
- Масса изделия: 0,132 кг.
- Рабочая температура: от −30 °C до +100 °C.
Применяемость
Благодаря повышенной грузоподъёмности (до 130 кг на опору) и компактному корпусу, шариковая опора SP 22 L-B находит применение в транспортных и производственных системах, где требуется плавное многонаправленное перемещение средне- и тяжеловесных деталей, листовых заготовок и тары. Запрессовываемый монтаж обеспечивает жёсткую фиксацию в панели и позволяет формировать плотную сетку опор без ослабления конструкции стола крепёжными отверстиями.
- Шариковые столы для перемещения листового металла, ДСП, МДФ, пластика и стекла.
- Перегрузочные и сортировочные участки на конвейерных линиях.
- Зоны механообработки и сборки, где требуется поворот заготовки без её подъёма.
- Логистические столы, рольганги и складские транспортёры для коробов и поддонов.
- Упаковочные посты и участки комплектации в лёгкой и средней промышленности.
Аналоги
По типоразмеру, конструкции и назначению шариковая опора SP 22 L-B (D = 36 мм, Dw = 22 мм, фланцевое исполнение, запрессовываемый монтаж) совместима со стандартными исполнениями ball transfer unit аналогичного класса и может рассматриваться как замена изделий других производителей при совпадении посадочных размеров и нагрузочных характеристик. Ниже приведены типовые потенциальные аналоги.
Финальное соответствие необходимо подтверждать по каталожным размерам (D, Dw, D1, H) и допустимым нагрузкам конкретной модели перед заменой в проекте.
Часто задаваемые вопросы
- Какой диаметр посадочного отверстия требуется для монтажа SP 22 L-B?
Опора устанавливается запрессовыванием, поэтому диаметр отверстия должен соответствовать посадочному размеру корпуса (D = 36 мм) с допуском, рекомендованным производителем. Точное значение допуска следует уточнять в технической документации — это гарантирует плотную посадку без проворачивания корпуса под нагрузкой. - Почему нагрузка «шарик снизу» (52 кг) меньше, чем «шарик сверху» (130 кг)?
В инвертированном положении нагрузка передаётся через элементы фиксации несущего шара в корпусе, а не через опорную обойму малых шариков, поэтому допустимое усилие снижается. При проектировании системы необходимо ориентироваться именно на тот режим работы, в котором будет использоваться опора. - Как определить необходимое количество опор для конкретного груза?
Общая масса изделия делится на три — это даёт расчётную нагрузку на одну опору. Полученное значение сравнивается с допустимой нагрузкой (130 кг для «шарика сверху»). Дополнительно шаг расстановки определяется делением меньшей стороны груза на коэффициент 2,5–3,5, чтобы в любой момент времени под изделием находилось не менее трёх опор. - Можно ли использовать опору при отрицательных температурах?
Да, рабочий диапазон составляет от −30 °C до +100 °C. Для стабильной работы в холоде рекомендуется применять низкотемпературные пластичные смазки и исключить попадание влаги в зону контакта шариков, чтобы избежать образования наледи и роста сопротивления качению. - Нужно ли смазывать шариковую опору в процессе эксплуатации?
Да, периодическое пополнение смазки в узле качения необходимо для сохранения ресурса. Также важно регулярно очищать рабочую зону от пыли, стружки и абразивных частиц: их попадание между малыми шариками приводит к заклиниванию несущего шара и ускоренному износу. Для сильно загрязнённых производств стоит предусмотреть защитные кожухи или выбрать исполнение с уплотнениями.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
LB
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.132
Габариты
Диаметр корпуса D, мм
36
Высота H, мм
29.5
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
22
Высота фланца, мм
2.8
Материал корпуса
штампованный оцинкованный лист
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
130
Допустимая нагрузка (шарик снизу), кг
52
Материал маленьких шариков
сталь
Материал несущего шарика
сталь
Диаметр фланца (D1)
45
