Артикул:
SP25BTNTECHNIX
Характеристики
Серия
—
SP
Тип
—
B
Вид
—
фланцевый
Все характеристики
1 680 руб.
/шт 1 866 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

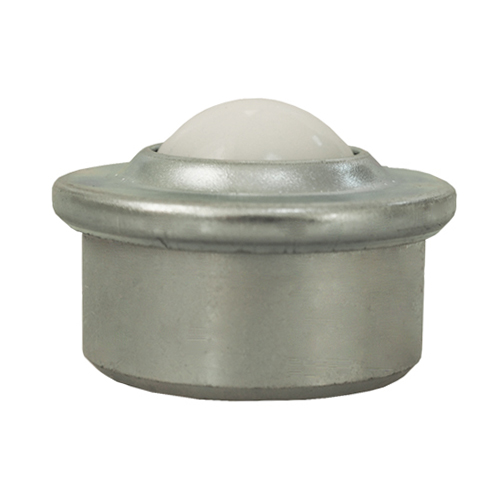

Шариковая опора (фланцевая) SP 25 B-TN TECHNIX — выполнен в виде фланцевого шарикового ролика (ball transfer unit) с наружным диаметром несущего шара 25 мм. В мощном корпусе из оцинкованной закалённой стали диаметром 38 мм и высотой 30,2 мм установлен несущий шар из хромированной стали AISI 52100, опирающийся на обойму малых шариков того же сплава. Конструкция дополнена круглым фланцем диаметром 44,6 мм и высотой 5,5 мм, который служит дополнительной опорной площадкой и предотвращает проваливание узла в монтажное отверстие.
Фланцевое исполнение в сочетании с запрессовываемым способом монтажа делает эту опору оптимальным решением для тяжёлых шариковых столов, конвейерных перегрузочных зон и участков обработки крупноформатных заготовок, где требуется высокая несущая способность каждой точки опоры. Фланец равномерно распределяет нагрузку на монтажную поверхность и исключает смещение опоры при ударных воздействиях, характерных для работы с листовым металлом, камнем и массивными промышленными изделиями.
Расшифровка артикула
Обозначение SP25BTN кодирует серию, диаметр несущего шара, материал шарика и конструктивное исполнение опоры. Понимание структуры маркировки помогает быстро определить совместимость с посадочными гнёздами и подобрать взаимозаменяемые позиции при проектировании и обслуживании оборудования.
- SP — серия тяжёлых шариковых опор с корпусом из оцинкованной закалённой стали.
- 25 — диаметр несущего шарика Dw, мм (крупнейший типоразмер в рассматриваемой линейке).
- B — материал несущего шарика (хромированная сталь AISI 52100).
Буква «B» является частью каталожного наименования и сохраняется в исходном виде при заказе, маркировке и работе с технической документацией — заменять или сокращать её не следует.
Конструкция и устройство
Фланцевая шариковая опора SP 25 B-TN построена по усиленной схеме: массивный цилиндрический корпус с буртиком-фланцем несёт внутри обойму малых шариков, по которым свободно перекатывается крупный несущий шар. Фланец диаметром 44,6 мм опирается на верхнюю кромку монтажного отверстия, а цилиндрическая часть корпуса проходит сквозь него и фиксируется запрессовкой. Такое решение сочетает преимущества фланцевого удержания и бескрепежного монтажа.
- Корпус из оцинкованной закалённой стали: наружный диаметр D = 38 мм, общая высота H = 30,2 мм.
- Круглый фланец диаметром D1 = 44,6 мм и высотой 5,5 мм — опорная площадка, распределяющая нагрузку на монтажную поверхность.
- Несущий шар Dw = 25 мм из хромированной стали AISI 52100 с высокой твёрдостью рабочей поверхности.
- Малые шарики из хромированной стали AISI 52100, формирующие подшипниковую обойму.
- Фланцевое исполнение — опора удерживается в отверстии за счёт буртика, не требуя дополнительного крепежа.
- Запрессовываемый монтаж — цилиндрическая часть корпуса фиксируется в гнезде с натягом.
- Масса изделия — 0,195 кг, что отражает усиленную конструкцию крупного типоразмера.
Размерный ряд серии SP типа B
В таблице собраны основные типоразмеры шариковых опор серии SP типа B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Фланцевая шариковая опора SP 25 B-TN рассчитана на эксплуатацию в условиях повышенных нагрузок — при перемещении тяжёлых листовых заготовок, крупноформатных плит и массивных промышленных изделий. Закалённый стальной корпус и крупный хромированный несущий шар диаметром 25 мм обеспечивают высокую стойкость к абразивному износу и ударным воздействиям, а рабочий температурный диапазон от −30 °C до +100 °C допускает использование опоры как в отапливаемых цехах, так и в неотапливаемых складских помещениях.
- Серия: SP.
- Тип: B.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Диаметр корпуса D: 38 мм.
- Высота H: 30,2 мм.
- Диаметр несущего шарика Dw: 25 мм.
- Диаметр фланца D1: 44,6 мм.
- Высота фланца: 5,5 мм.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: хромированная сталь AISI 52100.
- Материал малых шариков: хромированная сталь AISI 52100.
- Крепёжный винт: отсутствует (запрессовка с фланцевым удержанием).
- Масса: 0,195 кг.
- Рабочая температура: от −30 °C до +100 °C.
Применяемость
Благодаря крупному несущему шару диаметром 25 мм и фланцевому исполнению опора SP 25 B-TN находит применение в тяжёлых промышленных условиях, где бесфланцевые модели меньших типоразмеров не обеспечивают достаточной несущей способности. Фланец диаметром 44,6 мм надёжно удерживает опору в монтажном отверстии даже при значительных ударных нагрузках и вибрациях.
- Тяжёлые шариковые столы для перемещения крупноформатных листов металла, stainless steel sheets и массивных заготовок в цехах металлообработки.
- Участки обработки камня, мрамора, гранита и крупноформатной керамики, где масса груза требует повышенной несущей способности каждой опорной точки.
- Перегрузочные зоны конвейерных линий в тяжёлой промышленности, где груз передаётся между транспортёрами с ударным воздействием.
- Листогибочные прессы, штамповочное оборудование и машины плазменной резки в качестве вспомогательных подающих опор.
- Логистические клетки и сортировочные узлы для перемещения тяжёлой тары, металлопроката и готовых промышленных изделий.
Аналоги
По типоразмеру и назначению шариковая опора SP25BTN (серия SP, тип B, диаметр несущего шара 25 мм, фланцевое запрессовываемое исполнение) может рассматриваться как замена изделий других производителей при совпадении посадочных размеров и характеристик. Ниже приведён типовой потенциальный аналог.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1), способу крепления и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Какую функцию выполняет фланец в опоре SP 25 B-TN?
Фланец диаметром 44,6 мм служит опорной площадкой, которая ложится на верхнюю кромку монтажного отверстия и распределяет нагрузку от перемещаемого груза по большей площади. Это предотвращает проваливание опоры в гнездо при ударных воздействиях и повышает общую жёсткость шарикового стола. - Как монтируется фланцевая запрессовываемая опора?
В монтажной поверхности высверливается сквозное или глухое отверстие диаметром, соответствующим наружному диаметру цилиндрической части корпуса (D = 38 мм). Опора вставляется в отверстие сверху — фланец опирается на кромку, а цилиндрическая часть проходит сквозь отверстие и фиксируется запрессовкой с натягом. Дополнительный крепёж не требуется. - Чем фланцевая опора отличается от бесфланцевой?
Фланцевая опора имеет буртик (фланец D1 = 44,6 мм), который удерживает её в монтажном отверстии за счёт опоры на верхнюю кромку. Бесфланцевая опора полностью утапливается в гнездо и удерживается либо запрессовкой, либо крепёжным винтом. Фланцевое исполнение предпочтительно при высоких ударных нагрузках и работе с тяжёлыми грузами. - Почему для тяжёлых грузов выбирают именно шар диаметром 25 мм?
Чем больше диаметр несущего шара, тем больше площадь контакта с перемещаемой заготовкой и тем выше несущая способность узла. Шар Dw = 25 мм в сочетании с закалённым корпусом серии SP обеспечивает работу с массивными листами металла, каменными плитами и другими тяжёлыми грузами без риска продавливания или быстрого износа. - Что означает буква «B» в маркировке SP25BTN?
«B» — обозначение материала несущего шарика (хромированная сталь AISI 52100). Это буквенный код каталога, который сохраняется в исходном виде и не заменяется на другие буквы при заказе и маркировке. - Чем шариковая опора отличается от шарикового подшипника?
Шариковая опора (ball transfer unit) — это стационарная опорная точка для перемещения грузов по плоскости во всех направлениях, она не устанавливается на вращающийся вал. Шариковый подшипник работает в составе вращающихся узлов и воспринимает радиальные и осевые нагрузки при вращении. Это изделия с принципиально разным назначением.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
B
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.195
Габариты
Диаметр корпуса D, мм
38
Высота H, мм
30.2
Технические параметры
Диаметр несущего шарика Dw, мм
25
Высота фланца, мм
5.5
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
хромированная сталь AISI 52100
Высота фланца b, мм
5
Диаметр фланца (D1)
44.6
