Артикул:
SP30ATECHNIX
Характеристики
Серия
—
SP
Тип
—
A
Вид
—
фланцевый
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

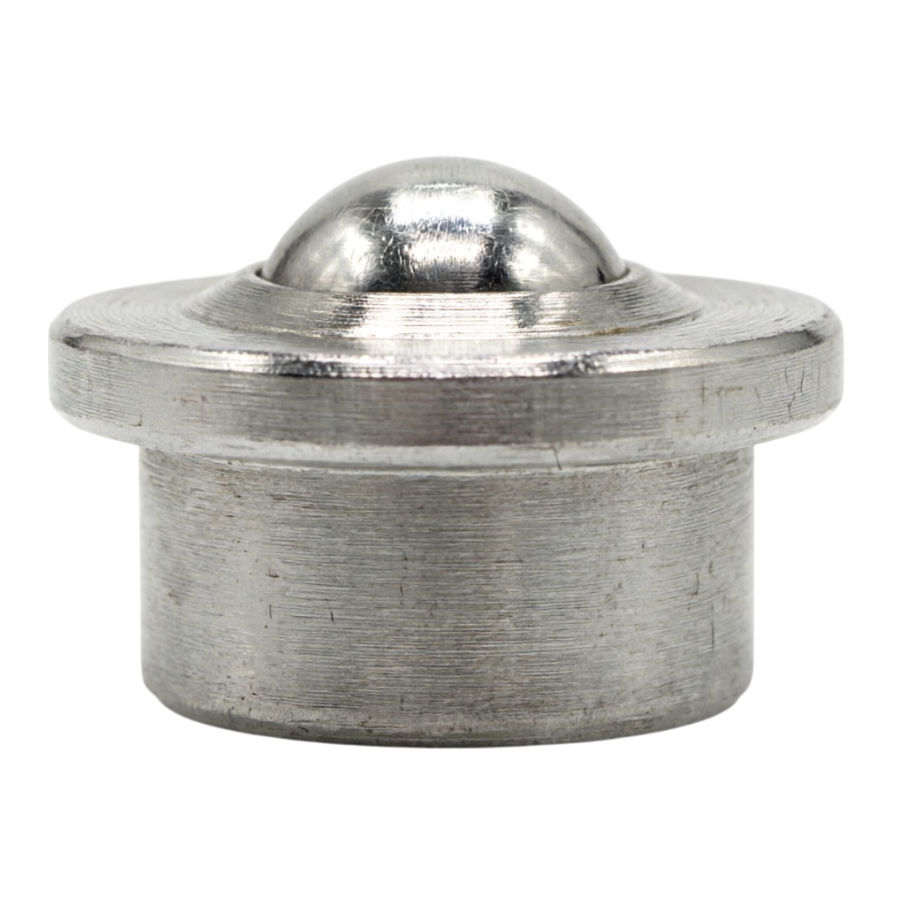

Шариковая опора SP 30 A TECHNIX — шариковый ролик (ball transfer unit) крупного типоразмера с несущим стальным шаром диаметром 30 мм, предназначенный для многонаправленного перемещения грузов средней и высокой массы по рабочей плоскости. Фланцевый стальной корпус с запрессовываемой посадкой обеспечивает надёжную интеграцию в шариковые столы, конвейерные секции и перегрузочные модули без применения дополнительного крепежа. Конструкция рассчитана на эксплуатацию при повышенных нагрузках в температурном диапазоне от −30 °C до +100 °C.
Модель SP 30 A применяется в производственных и логистических системах, где перемещаются тяжёлые листовые материалы, крупногабаритные заготовки и упаковочные грузы. При ориентации «шарик сверху» допустимая нагрузка составляет 350 кг, при установке «шарик снизу» или в боковом положении — 140 кг. Такие характеристики позволяют использовать опору в составе групповых раскладок шариковых столов с равномерным распределением веса изделия по нескольким точкам опоры.
Расшифровка артикула
Маркировка SP 30 A содержит информацию о серии, диаметре несущего шарика и материале основного элемента. Понимание структуры обозначения помогает корректно подбирать посадочные отверстия, рассчитывать шаг расстановки и обеспечивать совместимость с существующими транспортными линиями.
- SP — серия шариковых опор.
- 30 — диаметр несущего шарика Dw, мм.
- A — буквенный код, указывающий на материал несущего шарика (сталь).
При оформлении заказа необходимо учитывать диаметр несущего шарика, фланцевое исполнение, тип крепления (запрессовываемый) и допустимые нагрузки для выбранной ориентации монтажа.
Конструкция и устройство
Шариковая опора SP 30 A построена по классической схеме ball transfer unit: в стальном корпусе с фланцем размещён крупный несущий стальной шарик диаметром 30 мм, под которым расположена обойма с малыми стальными шариками. Малые шарики формируют траекторию свободного качения несущего элемента во всех направлениях, а увеличенный фланец диаметром 55 мм и высотой 8 мм создаёт надёжную опорную площадку и удерживает опору в посадочном отверстии при запрессовке.
- Стальной корпус с увеличенным фланцем для запрессовываемого монтажа.
- Несущий стальной шарик диаметром Dw = 30 мм.
- Малые стальные шарики, обеспечивающие многонаправленное качение.
- Диаметр фланца D1 = 55 мм, высота фланца 8 мм.
- Фланцевое исполнение с фиксацией в подготовленном отверстии без дополнительного крепежа.
Размерный ряд серии SP (тип A)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа A. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 30 A передаёт нагрузку от несущего шарика на обойму малых шариков и стальной корпус. Увеличенный диаметр корпуса и высота фланца обеспечивают повышенную жёсткость фиксации в посадочном отверстии, а цельностальные материалы корпуса и шариков гарантируют стабильную работу в широком температурном интервале при средних и повышенных нагрузках.
- Диаметр корпуса D: 45 мм.
- Высота H: 36,8 мм.
- Диаметр несущего шарика Dw: 30 мм.
- Диаметр фланца D1: 55 мм.
- Высота фланца: 8 мм.
- Материал корпуса: сталь.
- Материал несущего шарика: сталь.
- Материал малых шариков: сталь.
- Допустимая нагрузка (шарик сверху): 350 кг.
- Допустимая нагрузка (шарик снизу): 140 кг.
- Вид крепления: запрессовываемый.
- Вид исполнения: фланцевый.
- Масса: 0,365 кг.
- Рабочая температура: от −30 °C до +100 °C.
Применяемость
Шариковая опора SP 30 A востребована в транспортных и производственных системах, где требуется свободное многонаправленное перемещение грузов повышенной массы по плоскости. Типоразмер с несущим шаром 30 мм и нагрузкой до 350 кг оптимален для групповой установки в шариковые столы и конвейерные секции, работающие с тяжёлыми листовыми и крупногабаритными материалами.
- Шариковые столы для перемещения стальных листов, плит ДСП, пластиковых панелей и упаковочных грузов повышенной массы.
- Перегрузочные и сортировочные участки конвейерных линий с высокой интенсивностью работы.
- Зоны сборки, маркировки и контроля в машиностроительных, металлообрабатывающих и деревообрабатывающих цехах.
- Логистические тележки, стеллажи и роликовые пути с ручным перемещением тяжёлых грузов.
- Позиционирующие модули в упаковочном, полиграфическом и штамповочном оборудовании.
Аналоги
По типоразмеру и функциональному назначению шариковая опора SP 30 A соответствует исполнениям с несущим шаром 30 мм и фланцевым корпусом и может рассматриваться как замена изделий других брендов при совпадении посадочных размеров и нагрузочных характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять по каталожным размерам (D, H, D1, Dw) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно выполнить монтаж шариковой опоры SP 30 A?
Опора имеет фланцевое исполнение и устанавливается запрессовкой в предварительно подготовленное посадочное отверстие. Диаметр отверстия должен соответствовать диаметру корпуса D = 45 мм с учётом рекомендованного допуска на запрессовку. Фланец диаметром 55 мм формирует опорную площадку и исключает проваливание опоры внутрь стола. - Как рассчитать необходимое количество опор для шарикового стола?
Количество опор определяется из условия одновременного опирания груза минимум на три единицы. Нагрузку на одну опору получают делением общей массы изделия на три, при этом значение не должно превышать 350 кг для ориентации «шарик сверху». Шаг расстановки вычисляется делением меньшей стороны груза на коэффициент 2,5–3,5. - Допускается ли эксплуатация опоры в перевёрнутом или боковом положении?
Да, шариковая опора SP 30 A допускает монтаж шариком вниз и боковую установку. В таких случаях допустимая нагрузка снижается до 140 кг, что необходимо учитывать при проектировании узла и расчёте общего количества опор. - В каком температурном диапазоне может работать опора?
Рабочий диапазон составляет от −30 °C до +100 °C. Стальной корпус и стальные шарики сохраняют механические свойства и свободность качения в этих пределах без снижения несущей способности. - Требуется ли регулярное обслуживание шариковой опоры?
В стандартных условиях эксплуатации шариковые опоры серии SP не требуют регулярного обслуживания. При работе в запылённой или загрязнённой среде рекомендуется периодически очищать зону несущего шарика от абразивных частиц — это сохраняет плавность качения и увеличивает ресурс изделия.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
A
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.365
Габариты
Диаметр корпуса D, мм
45
Высота H, мм
36.8
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
30
Высота фланца, мм
8
Материал корпуса
сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
350
Допустимая нагрузка (шарик снизу), кг
140
Материал маленьких шариков
сталь
Материал несущего шарика
сталь
Диаметр фланца (D1)
55
