Артикул:
SP30BDTECHNIX
Характеристики
Серия
—
SP
Тип
—
BD
Вид
—
фланцевый
Все характеристики
2 771 руб.
/шт 3 078 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

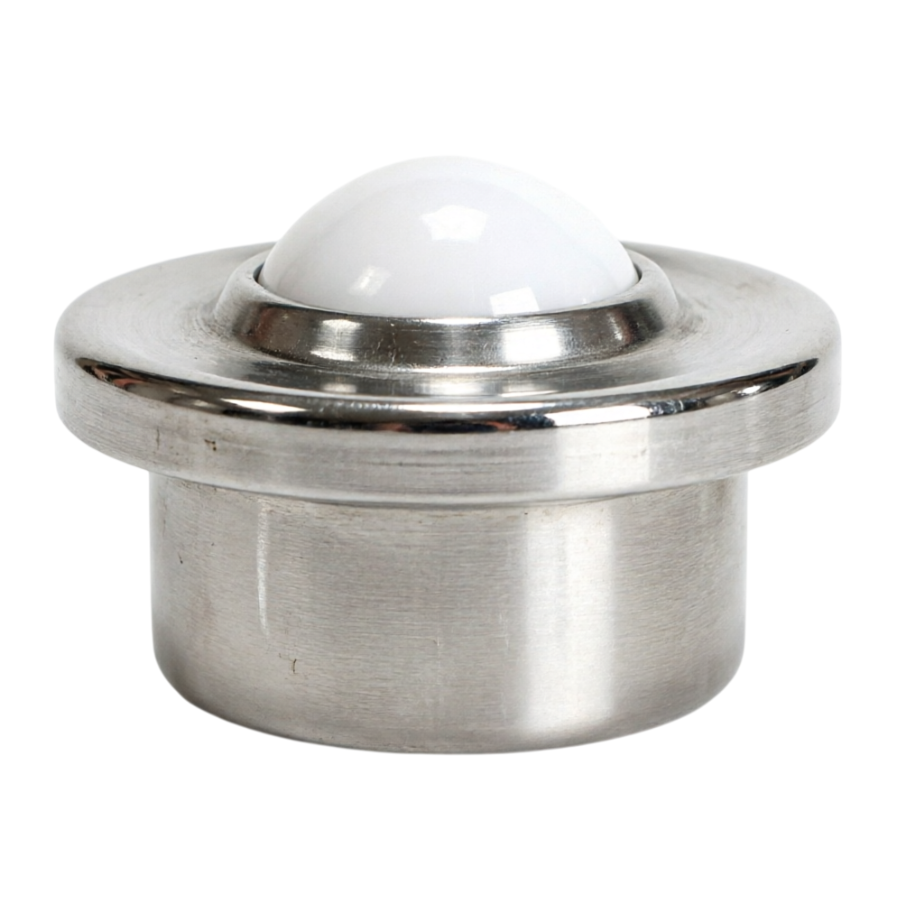

Шариковая опора SP30BDTECHNIX — тяжёлая фланцевая шариковая опора (ball transfer unit) серии SP с несущим шариком из полиацеталя ПОМ (Derlin) диаметром 30 мм. Массивный корпус из оцинкованной закалённой стали диаметром 45 мм, высотой 36,8 мм и массой 0,265 кг в сочетании с широким опорным фланцем D1 = 55 мм и высотой фланца 8 мм обеспечивают устойчивость при перемещении грузов массой до 25 кг на одну точку опоры. Такое сочетание габаритов и грузоподъёмности выводит модель в верхнюю часть линейки BD — непосредственно перед максимальным типоразмером Dw 45 мм.
Модель SP 30 B-D применяется на участках, где требуется сочетание деликатного контакта с отделанной поверхностью и высокой несущей способности: перегрузка крупных корпусных узлов, перемещение тяжёлых деталей в машиностроении, работа с габаритной тарой и оборудованием. Увеличенная высота фланца (8 мм) позволяет надёжно фиксировать опору в толстых столешницах и промышленных платформах без риска её продавливания или люфта.
Расшифровка артикула
Маркировка SP30BD кодирует серию, диаметр несущего шарика, материал контактной пары и наличие фланца. Понимание структуры обозначения помогает быстро идентифицировать нужное исполнение при проектировании шариковых столов и конвейерных участков.
- SP — серия шариковых опор тяжёлого исполнения.
- 30 — диаметр несущего шарика Dw, мм. Один из крупнейших типоразмеров в линейке BD.
- BD — код типа исполнения, указывающий на материал несущего шарика: полиацеталь ПОМ (Derlin), не оставляющий следов на транспортируемых изделиях.
- Отсутствие индекса NF в артикуле означает фланцевое исполнение — опора имеет опорный фланец диаметром 55 мм и высотой 8 мм.
При заказе следует учитывать диаметр фланца D1 = 55 мм, высоту фланца 8 мм и допустимую нагрузку 25 кг при ориентации «шарик сверху».
Конструкция и устройство
Опора SP 30 B-D построена на базе массивного корпуса из оцинкованной закалённой стали с интегрированным широким опорным фланцем увеличенной высоты. Внутри корпуса размещены малые шарики из хромированной стали AISI 52100, образующие подшипниковую обойму, по которой свободно перекатывается несущий шарик из полиацеталя ПОМ (Derlin) диаметром 30 мм. Закалка корпуса повышает его твёрдость и устойчивость к вмятинам, а увеличенная высота фланца (8 мм) обеспечивает глубокую и надёжную запрессовку в толстые столешницы.
- Корпус из оцинкованной закалённой стали диаметром D = 45 мм и высотой H = 36,8 мм — массивная конструкция для тяжёлых грузов.
- Опорный фланец D1 = 55 мм, высота фланца 8 мм — увеличенная площадь и глубина прилегания для равномерного распределения нагрузки.
- Несущий шарик из полиацеталя ПОМ (Derlin) диаметром Dw = 30 мм — деликатный контакт без следов и царапин.
- Малые шарики из хромированной стали AISI 52100 — низкий коэффициент трения и стабильное качение при высоких нагрузках.
- Масса опоры 0,265 кг — подтверждает массивность и прочность конструкции.
Размерный ряд серии SP BD
Ниже приведена таблица всех типоразмеров шариковых опор серии SP BD с несущим шариком из полиацеталя ПОМ (Derlin). В таблицу включены только те характеристики, которые указаны для всех артикулов серии. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 30 B-D рассчитана на работу в ориентации «шарик сверху» при нагрузке до 25 кг. Массивный корпус диаметром 45 мм и широкий фланец D1 = 55 мм с увеличенной высотой 8 мм обеспечивают устойчивость при перемещении тяжёлых грузов, а закалённая сталь корпуса выдерживает значительные контактные нагрузки без образования вмятин. Полиацеталевый несущий шарик диаметром 30 мм сохраняет деликатный контакт с отделанной поверхностью, а малые шарики из хромированной стали AISI 52100 гарантируют плавное качение даже при высоких усилиях.
- Диаметр корпуса D: 45 мм.
- Высота H: 36,8 мм.
- Диаметр несущего шарика Dw: 30 мм.
- Диаметр фланца D1: 55 мм.
- Высота фланца: 8 мм.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: полиацеталь ПОМ (Derlin).
- Материал малых шариков: хромированная сталь AISI 52100.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 25 кг.
- Масса: 0,265 кг.
- Рабочая температура: до +60 °С.
Применяемость
Фланцевая шариковая опора SP 30 B-D относится к тяжёлой группе серии BD и находит применение там, где сочетаются требования к деликатному контакту с поверхностью груза и высокой несущей способности. Типоразмер Dw 30 мм и нагрузка 25 кг делают её подходящей для работы с крупными корпусными изделиями, тяжёлыми узлами и габаритной тарой с отделанной поверхностью.
- Перегрузочные столы для тяжёлых корпусных узлов, агрегатов и деталей машиностроения с лакированной или окрашенной поверхностью.
- Сборочные участки в тяжёлом машиностроении, где перемещаются крупные изделия массой до 25 кг на одну опору.
- Конвейерные линии в деревообработке, производстве мебели и строительной фурнитуры с габаритной продукцией.
- Накопительные и поворотные столы для тяжёлой тары, ящиков и коробов с деликатным содержимым.
- Участки упаковки и маркировки крупногабаритных изделий, где важно сохранить товарный вид поверхности и избежать царапин.
Аналоги
По типоразмеру и назначению шариковая опора SP 30 B-D соответствует исполнениям с диаметром несущего шарика 30 мм, фланцевым корпусом и полиацеталевым несущим шариком. Ниже приведены типовые потенциальные аналоги других производителей.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1), допустимым нагрузкам и материалу несущего шарика конкретной модели.
Часто задаваемые вопросы
Ограничение по нагрузке связано с материалом несущего шарика — полиацеталем ПОМ (Derlin). Несмотря на большой диаметр Dw = 30 мм, полиацеталь имеет более низкую контактную прочность по сравнению с хромированной сталью AISI 52100. Для задач с нагрузками свыше 25 кг на одну опору рекомендуется рассмотреть исполнения серии B (без индекса D) с хромированным стальным несущим шариком — они выдерживают значительно бо́льшие усилия, но оставляют следы на деликатных поверхностях.
У модели SP 30 B-D увеличены все ключевые габариты: диаметр несущего шарика (30 мм против 22 мм), диаметр корпуса (45 мм против 36 мм), высота (36,8 мм против 30,5 мм), диаметр фланца (55 мм против 45 мм) и высота фланца (8 мм против 6 мм). Масса также возросла — 0,265 кг против 0,125 кг. Допустимая нагрузка увеличилась с 22 до 25 кг. Выбор между этими типоразмерами зависит от массы груза и требуемого запаса по грузоподъёмности.
Высота фланца составляет 8 мм, поэтому посадочное отверстие должно иметь глубину не менее 8 мм, чтобы фланец полностью вошёл в столешницу и опора не имела люфта. Диаметр отверстия — 55 мм (под диаметр фланца D1) с рекомендуемым допуском для запрессовки. Для тонких столешниц (менее 10 мм) такой типоразмер не подходит — следует рассмотреть бесфланцевые исполнения или более компактные модели серии BD.
Минимальное количество опор определяется делением массы груза на допустимую нагрузку одной опоры с коэффициентом запаса 1,2–1,3. Для груза 200 кг: 200 / 25 × 1,2 = 9,6 — округляем до 10 опор. Шаг расстановки подбирается делением меньшей стороны груза на коэффициент 2,5–3,5. При таком количестве опор нагрузка распределяется равномерно, и каждая точка опоры работает в штатном режиме без перегрузки.
Закалённая сталь корпуса и малые шарики из хромированной стали AISI 52100 устойчивы к ударным воздействиям. Однако полиацеталевый несущий шарик более чувствителен к ударам, чем стальной: при сильных ударных нагрузках возможно образование вмятин или сколов на его поверхности. Для участков с выраженными ударными воздействиями рекомендуется рассмотреть исполнения с хромированным стальным несущим шариком (серия B без индекса D) либо заложить повышенный запас по грузоподъёмности при проектировании стола.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
BD
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.265
Габариты
Диаметр корпуса D, мм
45
Высота H, мм
36.8
Технические параметры
Рабочая температура
+60°С
Диаметр несущего шарика Dw, мм
30
Высота фланца, мм
8
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
25
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
полиацеталь ПОМ (Derlin)
Диаметр фланца (D1)
55
