Артикул:
SP30BTECHNIX
Характеристики
Серия
—
SP
Тип
—
B
Вид
—
фланцевый
Все характеристики
1 781 руб.
/шт 1 978 руб.
Есть в наличии: 804
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

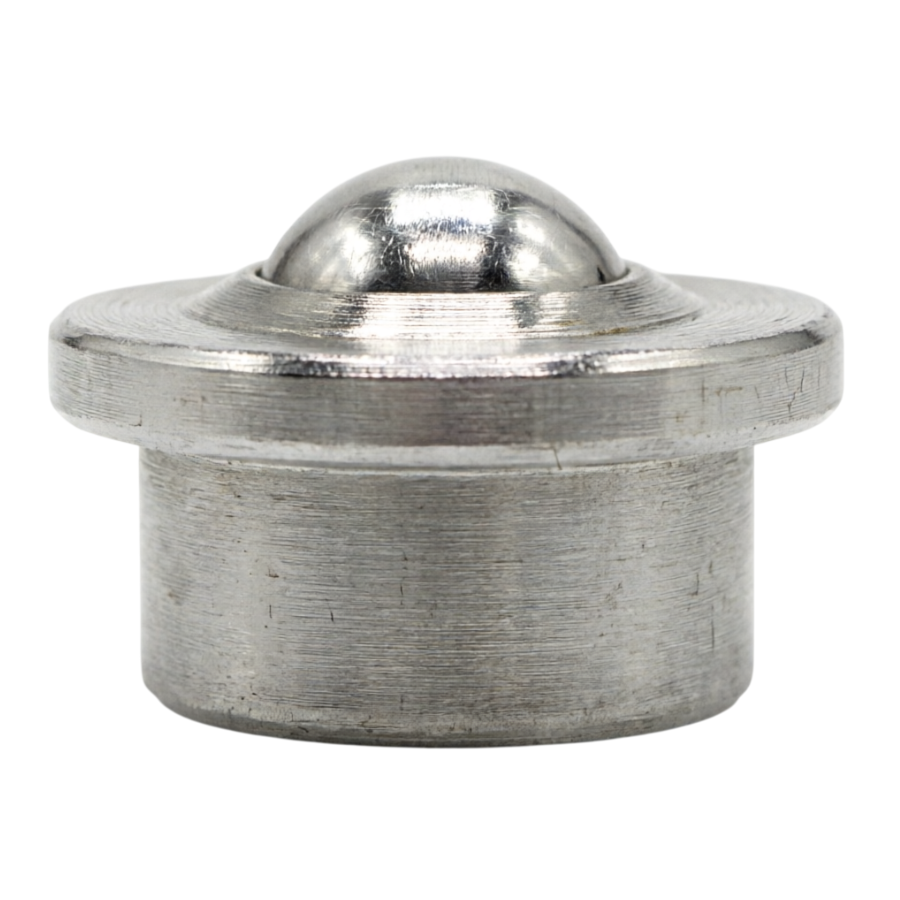

Шариковая опора SP 30 B TECHNIX — среднетяжёлый фланцевый шариковый ролик (ball transfer unit) серии SP типа B, занимающий ключевое положение в линейке между компактными моделями SP 22 B и сверхнагруженными SP 45 B / SP 60 B. Опора оснащена несущим шаром диаметром 30 мм из хромированной подшипниковой стали AISI 52100 и закалённым оцинкованным корпусом с увеличенным фланцем (D1 = 55 мм), что обеспечивает стабильную работу при точечных нагрузках до 300 кг в ориентации «шарик сверху» и до 250 кг — в ориентации «шарик снизу».
Масса изделия 0,38 кг и увеличенная высота корпуса (H = 37,5 мм) придают опоре дополнительную инерционную устойчивость: узел меньше подвержен микросмещениям под тяжёлыми грузами и лучше поглощает вибрации при перекатывании металлоконструкций, толстолистовых заготовок и промышленных поддонов. Рабочий температурный диапазон от −30 °C до +100 °C позволяет применять SP 30 B в неотапливаемых цехах, на открытых перегрузочных участках и в зонах с умеренным нагревом. Буквенный код «B» в артикуле обозначает материал несущего шарика (хромированная сталь AISI 52100) в серии SP и является неотъемлемой частью обозначения позиции.
Расшифровка артикула
Артикул SP30B построен по унифицированной системе обозначений для шариковых опор серии SP и содержит исчерпывающую информацию о типоразмере, материале и конструктивном исполнении. Знание структуры маркировки помогает быстро идентифицировать опору при комплектации шариковых столов, подборе замены и проектировании посадочных мест.
- SP — серия тяжёлых шариковых опор.
- 30 — номинальный диаметр несущего шарика Dw, мм.
- B — буквенный код, обозначающий материал несущего шарика (хромированная сталь AISI 52100) в серии SP.
Отсутствие в артикуле индекса «NF» указывает на фланцевое исполнение: цилиндрическая часть корпуса диаметром 45 мм устанавливается в посадочное отверстие, а опорный буртик (фланец) диаметром 55 мм остаётся на поверхности монтажной плиты, распределяя нагрузку от тяжёлого груза.
Конструкция и устройство
Шариковая опора SP 30 B выполнена в усиленном фланцевом корпусе из оцинкованной закалённой стали, что обеспечивает высокую твёрдость посадочной зоны и сопротивление бринеллированию под весом тяжёлых грузов. Внутри корпуса размещён несущий шар диаметром 30 мм из хромированной подшипниковой стали AISI 52100, опирающийся на обойму с малыми шариками из того же материала. Такое сочетание материалов гарантирует стабильный коэффициент трения, низкий износ и длительный ресурс даже при интенсивной циклической эксплуатации.
- Корпус из оцинкованной закалённой стали: наружный диаметр D = 45 мм, общая высота H = 37,5 мм.
- Опорный фланец диаметром D1 = 55 мм и высотой 8 мм — увеличенная опорная площадь для распределения усилий по монтажной поверхности.
- Несущий шарик из хромированной стали AISI 52100 диаметром Dw = 30 мм (буквенный код «B» в серии SP).
- Малые шарики из хромированной стали AISI 52100, обеспечивающие свободное многопозиционное качение несущего шара.
- Фланцевое исполнение — монтаж запрессовкой цилиндрической части в посадочное отверстие с опорой буртика на поверхность стола.
- Масса изделия 0,38 кг — достаточная для устойчивости к вибрациям и микросмещениям под тяжёлыми грузами.
Размерный ряд серии SP (тип B)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 30 B передаёт нагрузку от перемещаемого груза через несущий шар диаметром 30 мм на обойму малых шариков, а затем — на закалённый корпус и широкий фланец, опирающийся на монтажную поверхность. Сочетание хромированной подшипниковой стали AISI 52100 и закалённого оцинкованного корпуса обеспечивает стабильную работу при длительных циклических нагрузках и сохраняет геометрию посадочного узла на протяжении всего срока службы.
- Диаметр корпуса D: 45 мм.
- Высота H: 37,5 мм.
- Диаметр несущего шарика Dw: 30 мм.
- Диаметр фланца D1: 55 мм.
- Высота фланца: 8 мм.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: хромированная сталь AISI 52100 (буквенный код «B» в серии SP ).
- Материал малых шариков: хромированная сталь AISI 52100.
- Допустимая нагрузка (шарик сверху): 300 кг.
- Допустимая нагрузка (шарик снизу): 250 кг.
- Масса: 0,38 кг.
- Рабочая температура: от −30 °C до +100 °C.
- Рекомендуемые условия эксплуатации: защита зоны контакта от абразивных частиц и металлической стружки, контроль соосности запрессовки цилиндрической части корпуса, исключение ударных нагрузок сверх указанного значения, периодическая очистка несущего шара от пыли и загрязнений.
Применяемость
Шариковая опора SP 30 B оптимально закрывает диапазон нагрузок от 160 до 500 кг на одну точку опоры, где модели SP 22 B уже недостаточно, а переход на более крупные SP 45 B / SP 60 B избыточен по габаритам и шагу расстановки. Увеличенная масса узла и широкий фланец делают её предпочтительным выбором для задач с тяжёлыми грузами и повышенными вибрационными воздействиями.
- Шариковые столы для перемещения толстолистовой стали (до 20–25 мм), крупных металлоконструкций и промышленных поддонов массой до 300 кг на одну точку опоры.
- Перегрузочные участки в металлообработке: зоны загрузки/выгрузки лазерных и плазменных установок, гибочных прессов, штамповочного оборудования.
- Инвертированные (потолочные) конвейерные системы и прижимные устройства, где опора работает в ориентации «шарик снизу» с нагрузкой до 250 кг.
- Логистические столы и рольганги в тяжёлом машиностроении, судостроении и производстве крупногабаритных изделий.
- Производственные линии в неотапливаемых цехах и на открытых площадках с температурой окружающей среды от −30 °C до +100 °C.
Аналоги
По типоразмеру и назначению шариковая опора SP 30 B (корпус 45 мм, шар 30 мм, фланцевое исполнение с D1 = 55 мм) соответствует стандартным среднетяжёлым исполнениям шариковых роликов и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и допустимых нагрузок. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Почему стоит выбрать SP 30 B, а не SP 22 B или SP 45 B?
SP 30 B оптимальна для грузов массой от 160 до 500 кг на одну точку опоры. Если нагрузка стабильно не превышает 160 кг, достаточно SP 22 B с меньшим шагом расстановки и компактными габаритами. Если же грузы регулярно тяжелее 500 кг, имеет смысл сразу перейти на SP 45 B (500 кг) или SP 60 B (1200 кг). SP 30 B закрывает «серую зону» между этими типоразмерами, позволяя избежать как избыточного шага расстановки, так и преждевременного износа более мелких опор. - Какой диаметр отверстия требуется для монтажа SP 30 B?
Для цилиндрической части корпуса необходимо посадочное отверстие диаметром 45 мм. Глубина отверстия должна составлять не менее 29,5 мм (общая высота H = 37,5 мм минус высота фланца 8 мм), чтобы фланец диаметром 55 мм плотно прилегал к поверхности стола. Отверстие должно быть выполнено чисто, без заусенцев, с допуском, обеспечивающим плотную запрессовку без перекосов. - Как рассчитать необходимое количество опор SP 30 B под конкретный груз?
Общая грузоподъёмность стола определяется как сумма нагрузок на все установленные опоры, при этом необходимо обеспечить одновременное опирание груза минимум на три шариковые опоры. Для SP 30 B с нагрузкой 300 кг это означает, что на стол можно безопасно устанавливать грузы массой до 900 кг и более — с учётом запаса и неравномерности распределения. Шаг расстановки обычно выбирают делением меньшей стороны груза на коэффициент 2,5–3,5. - Влияет ли масса опоры (0,38 кг) на работу шарикового стола?
Увеличенная масса SP 30 B по сравнению с более лёгкими типоразмерами (например, SP 15 B с массой 0,06 кг) даёт дополнительный положительный эффект: опора лучше поглощает вибрации при перекатывании тяжёлых грузов и менее подвержена микросмещениям в посадочном отверстии под действием динамических нагрузок. Это особенно важно при работе с длинномерными и крупногабаритными изделиями. - Допустима ли замена SP 30 B на привинчиваемые исполнения серии SP (например, SP 15 B M8X20)?
Прямая замена без пересверливания посадочных мест невозможна: у SP 30 B диаметр корпуса 45 мм и запрессовываемый монтаж, а у привинчиваемых исполнений — другой диаметр и резьбовое крепление. Если конструкция стола позволяет выполнить пересверливание и нарезку резьбы, переход на привинчиваемые исполнения допустим, но необходимо учитывать снижение грузоподъёмности (у SP 15 B M8X20 — 60 кг против 300 кг у SP 30 B). В большинстве случаев для тяжёлых грузов предпочтительнее сохранять запрессовываемое фланцевое исполнение.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
B
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.38
Габариты
Диаметр корпуса D, мм
45
Высота H, мм
37.5
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
30
Высота фланца, мм
8
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
300
Допустимая нагрузка (шарик снизу), кг
250
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
хромированная сталь AISI 52100
Диаметр фланца (D1)
55
