Артикул:
SP45BDTECHNIX
Характеристики
Серия
—
SP
Тип
—
BD
Вид
—
фланцевый
Все характеристики
8 622 руб.
/шт 9 579 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

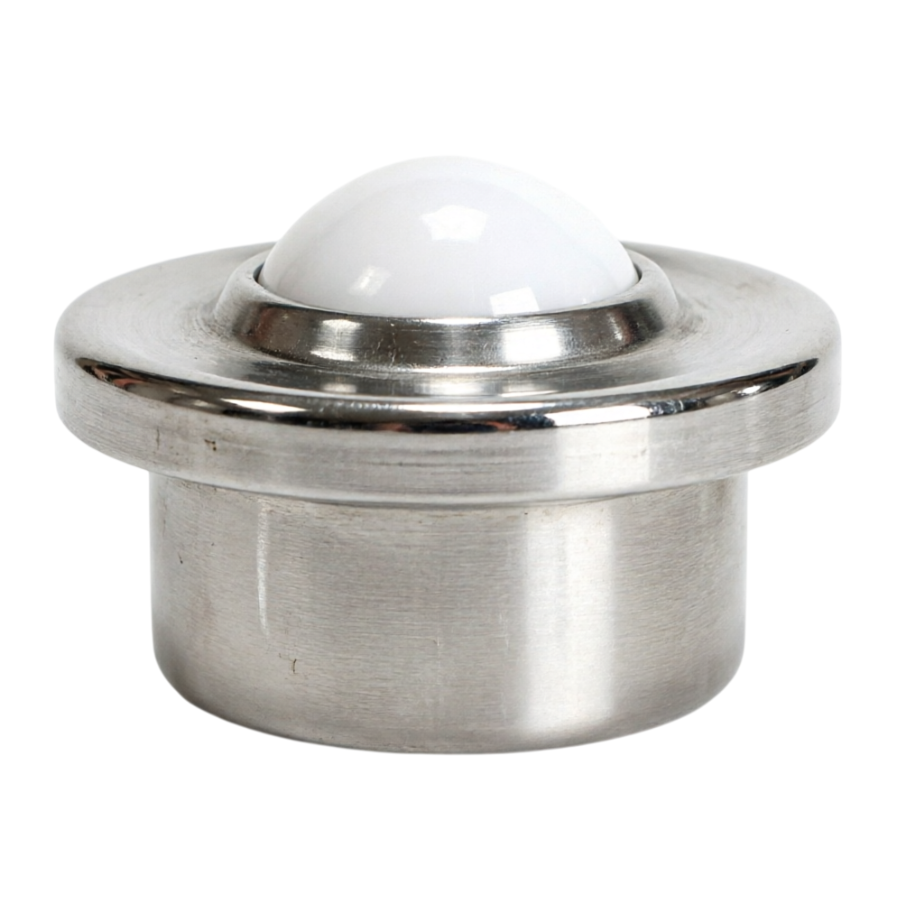

Шариковая опора SP45BDTECHNIX — флагманский типоразмер в линейке шариковых опор серии SP BD с несущим шариком из полиацеталя ПОМ (Derlin) диаметром 45 мм. Массивный корпус из оцинкованной закалённой стали диаметром 62 мм и высотой 53,5 мм, широкий опорный фланец D1 = 75 мм с высотой фланца 10 мм и общая масса 0,85 кг делают эту модель самой крупной и тяжёлой в серии BD. При этом опора сохраняет ключевое преимущество полиацеталевых исполнений — деликатный контакт с поверхностью груза без следов и царапин при допустимой нагрузке до 30 кг на одну точку опоры.
Модель SP 45 B-D применяется на участках, где сочетаются требования к бережному обращению с отделанной поверхностью и максимально возможной для серии BD несущей способностью: перегрузка тяжёлых корпусных узлов, крупных деталей с лакированным или полированным покрытием, габаритной тары с деликатным содержимым. Увеличенная высота фланца (10 мм) и его диаметр (75 мм) обеспечивают надёжную фиксацию в промышленных столешницах и платформах даже при значительных динамических воздействиях.
Расшифровка артикула
Маркировка SP45BD кодирует серию, максимальный для линейки BD диаметр несущего шарика, материал контактной пары и наличие фланца. Понимание структуры обозначения помогает быстро идентифицировать исполнение при проектировании тяжёлых шариковых столов и конвейерных участков.
- SP — серия шариковых опор тяжёлого исполнения.
- 45 — диаметр несущего шарика Dw, мм. Максимальный типоразмер в линейке BD.
- BD — код типа исполнения, указывающий на материал несущего шарика: полиацеталь ПОМ (Derlin), не оставляющий следов на транспортируемых изделиях.
- Отсутствие индекса NF в артикуле означает фланцевое исполнение — опора имеет опорный фланец диаметром 75 мм и высотой 10 мм.
При заказе следует учитывать диаметр фланца D1 = 75 мм, высоту фланца 10 мм и допустимую нагрузку 30 кг при ориентации «шарик сверху».
Конструкция и устройство
Опора SP 45 B-D построена на базе массивного корпуса из оцинкованной закалённой стали с интегрированным широким опорным фланцем увеличенной высоты. Внутри корпуса размещены малые шарики из хромированной стали AISI 52100, образующие подшипниковую обойму, по которой свободно перекатывается несущий шарик из полиацеталя ПОМ (Derlin) диаметром 45 мм. Закалка корпуса повышает его твёрдость и устойчивость к вмятинам, а увеличенная высота фланца (10 мм) обеспечивает глубокую и надёжную запрессовку в толстые промышленные столешницы.
- Корпус из оцинкованной закалённой стали диаметром D = 62 мм и высотой H = 53,5 мм — самая массивная конструкция в линейке BD.
- Опорный фланец D1 = 75 мм, высота фланца 10 мм — максимальная площадь и глубина прилегания для равномерного распределения нагрузки от тяжёлых грузов.
- Несущий шарик из полиацеталя ПОМ (Derlin) диаметром Dw = 45 мм — деликатный контакт без следов и царапин даже при больших площадях соприкосновения.
- Малые шарики из хромированной стали AISI 52100 — низкий коэффициент трения и стабильное качение при максимальных для серии BD нагрузках.
- Масса опоры 0,85 кг — подтверждает промышленный характер конструкции и её устойчивость к динамическим воздействиям.
Размерный ряд серии SP BD
Ниже приведена таблица всех типоразмеров шариковых опор серии SP BD с несущим шариком из полиацеталя ПОМ (Derlin). В таблицу включены только те характеристики, которые указаны для всех артикулов серии. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 45 B-D рассчитана на работу в ориентации «шарик сверху» при нагрузке до 30 кг — это максимальное значение для всей линейки BD. Массивный корпус диаметром 62 мм и широкий фланец D1 = 75 мм с увеличенной высотой 10 мм обеспечивают устойчивость при перемещении наиболее тяжёлых грузов, а закалённая сталь корпуса выдерживает значительные контактные нагрузки без образования вмятин. Полиацеталевый несущий шарик диаметром 45 мм сохраняет деликатный контакт с отделанной поверхностью, а малые шарики из хромированной стали AISI 52100 гарантируют плавное качение даже при максимальных для серии усилиях.
- Диаметр корпуса D: 62 мм.
- Высота H: 53,5 мм.
- Диаметр несущего шарика Dw: 45 мм.
- Диаметр фланца D1: 75 мм.
- Высота фланца: 10 мм.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: полиацеталь ПОМ (Derlin).
- Материал малых шариков: хромированная сталь AISI 52100.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 30 кг.
- Масса: 0,85 кг.
- Рабочая температура: до +60 °С.
Применяемость
Фланцевая шариковая опора SP 45 B-D занимает верхнюю позицию в линейке BD и находит применение в самых нагруженных задачах, где одновременно требуется деликатный контакт с поверхностью груза и максимальная для полиацеталевых исполнений несущая способность. Типоразмер Dw 45 мм и нагрузка 30 кг делают её подходящей для работы с наиболее тяжёлыми корпусными изделиями, агрегатами и габаритной тарой с отделанной поверхностью.
- Перегрузочные столы для тяжёлых корпусных узлов, агрегатов и деталей машиностроения с лакированной, полированной или окрашенной поверхностью массой до 30 кг на опору.
- Сборочные участки в тяжёлом машиностроении, авиастроении и энергетическом оборудовании, где перемещаются крупные изделия с деликатной отделкой.
- Конвейерные линии в деревообработке, производстве мебели,石材 обработке и строительной фурнитуры с тяжёлой габаритной продукцией.
- Накопительные и поворотные столы для особо тяжёлой тары, ящиков и коробов с деликатным содержимым.
- Участки упаковки, маркировки и контроля крупногабаритных изделий, где критично сохранить товарный вид поверхности и избежать царапин от контакта с металлом.
Аналоги
По типоразмеру и назначению шариковая опора SP 45 B-D соответствует исполнениям с диаметром несущего шарика 45 мм, фланцевым корпусом и полиацеталевым несущим шариком. Ниже приведены типовые потенциальные аналоги других производителей.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1), допустимым нагрузкам и материалу несущего шарика конкретной модели.
Часто задаваемые вопросы
Ограничение по нагрузке связано с материалом несущего шарика — полиацеталем ПОМ (Derlin). Несмотря на рекордный для серии BD диаметр, полиацеталь имеет более низкую контактную прочность по сравнению с хромированной сталью AISI 52100 и существенно размягчается при нагреве. Для задач с нагрузками свыше 30 кг на одну опору рекомендуется рассмотреть исполнения серии B (без индекса D) с хромированным стальным несущим шариком — в линейке такие опоры достигают нагрузок в сотни и тысячи килограммов, но оставляют следы на деликатных поверхностях.
Высота фланца составляет 10 мм — это максимальное значение в линейке BD. Посадочное отверстие должно иметь глубину не менее 10 мм, чтобы фланец полностью вошёл в столешницу и опора не имела люфта. Диаметр отверстия — 75 мм (под диаметр фланца D1) с рекомендуемым допуском для запрессовки. Для тонких столешниц (менее 12–15 мм) такой типоразмер не подходит — следует рассмотреть бесфланцевые исполнения или более компактные модели серии BD.
Минимальное количество опор определяется делением массы груза на допустимую нагрузку одной опоры с коэффициентом запаса 1,2–1,3. Для груза 500 кг: 500 / 30 × 1,2 = 20 — округляем до 20 опор. Шаг расстановки подбирается делением меньшей стороны груза на коэффициент 2,5–3,5. При таком количестве опор нагрузка распределяется равномерно, и каждая точка опоры работает в штатном режиме. Если шаг получается слишком частым, имеет смысл рассмотреть исполнения серии B (без индекса D) с более высокой грузоподъёмностью.
Модель SP 45 B-D — это флагман линейки BD, и все её габариты максимальные: Dw 45 мм (против 30 мм у SP 30 B-D), D 62 мм (против 45 мм), H 53,5 мм (против 36,8 мм), D1 75 мм (против 55 мм), высота фланца 10 мм (против 8 мм), масса 0,85 кг (против 0,265 кг). Нагрузка увеличена с 25 до 30 кг. При этом сохраняется вся линейка преимуществ полиацеталевых исполнений: деликатный контакт с поверхностью, отсутствие царапин, пониженный уровень шума. Выбор между Dw 30 и Dw 45 мм зависит от массы груза и требуемого запаса по грузоподъёмности.
При длительных статических нагрузках, близких к предельным, полиацеталевый несущий шарик диаметром 45 мм может подвергаться ползучести — медленной деформации под давлением. Это проявляется в виде небольшого «проседания» груза со временем и возможного изменения формы контактного пятна. Для применений с постоянными высокими статическими нагрузками рекомендуется либо закладывать повышенный запас по грузоподъёмности (использовать опору с нагрузкой не более 60–70 % от номинала), либо рассмотреть исполнения с хромированным стальным несущим шариком (серия B без индекса D).
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
BD
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.85
Габариты
Диаметр корпуса D, мм
62
Высота H, мм
53.5
Технические параметры
Рабочая температура
+60°С
Диаметр несущего шарика Dw, мм
45
Высота фланца, мм
10
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
30
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
полиацеталь ПОМ (Derlin)
Диаметр фланца (D1)
75
