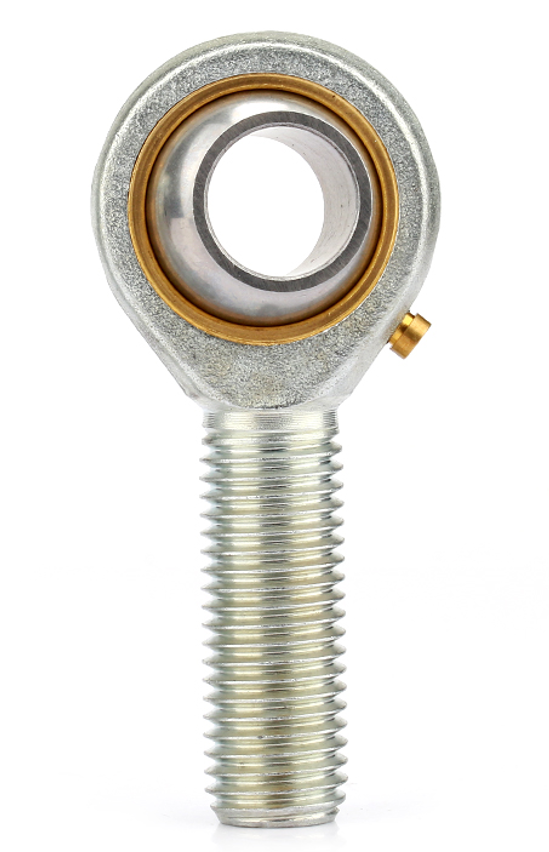

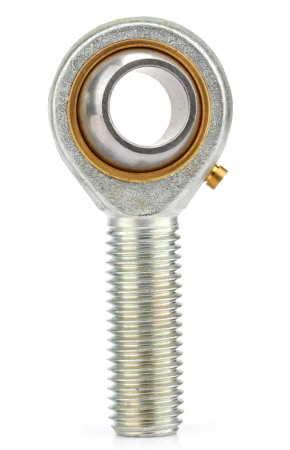

Шарнирный наконечник POS16X15 в Санкт-Петербурге

О товаре

• Обеспечивает подвижное шарнирное соединение с односторонней нагрузкой.
• Рассчитан на работу с регулярной смазкой шарнирного узла.
• Подходит для промышленной автоматики, упаковочного оборудования и пневмоцилиндров.

Расшифровка артикула

Обозначение POS16X15 относится к шарнирному наконечнику серии POS с внутренним диаметром 16 мм и стандартной резьбой 1,5 мм в линейке TECHNIX.

• POS — шарнирный наконечник.
• 16 — внутренний диаметр посадочного места, 16 мм.
• X15 — стандартная длина и шаг резьбы.
• TECHNIX — производитель изделия.
• Резьба — наружная правая, типоразмер М16×1,5.
• Пара трения — сталь/бронза.

Конструкция и устройство

Наконечник выполнен в компактном корпусе с резьбовой головкой и шарнирным узлом, рассчитанным на односторонние нагрузки и возвратно‑поступательные движения. Корпус снабжён смазочным ниппелем, что позволяет контролировать и пополнять смазку в подшипниковой зоне.

• Корпус с наружной резьбой для монтажа в тягу или шток.
• Шарнирная пара сталь/бронза.
• Рабочая зона, рассчитанная на одностороннюю осевую нагрузку.
• Исполнение, ориентированное на промышленную эксплуатацию в ограниченном пространстве.

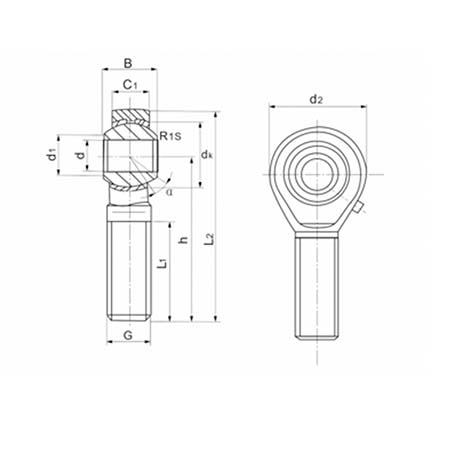

Размерный ряд серии

Технические параметры

• Тип изделия: шарнирный наконечник с обслуживаемым подшипниковым узлом.
• Внутренний диаметр: 16 мм.
• Наружный диаметр головки: 34 мм.
• Ширина корпуса B: 21 мм.
• Тип резьбы: наружная правая М16×1,5.
• Направление нагрузки: односторонняя, под осевое усилие.
• Динамическая грузоподъемность: примерно до 21 кН.
• Статическая грузоподъемность: примерно до 26 кН.
• Угол поворота шарнира: порядка 15°.
• Материал: сталь с оцинкованным покрытием и парой трения сталь/бронза.

Применяемость

Наконечник POS16X15 TECHNIX используют в механизмах с умеренными нагрузками и цикличностью, где требуется компенсация перекоса и компактная конструкция шарнирного соединения.

• Станки для печати и упаковочное оборудование.
• Упаковочные и конвейерные системы.
• Кривошипно‑шатунные механизмы.
• Пневмоцилиндры и приводные узлы с односторонним усилием.
• Промышленная автоматика и оборудование с ограничением по монтажному пространству.

Аналоги

Часто задаваемые вопросы

Чем POS16X15 отличается от POS16? POS16X15 — это шарнирный наконечник со стандартной длиной и шагом резьбы (M16×1,5, правая), а POS16 может иметь более длинный шаг резьбы и смазочный ниппель; при этом оба изделия имеют одинаковый внутренний диаметр 16 мм и рассчитаны на одностороннюю нагрузку.

Какой тип нагрузки допускает POS16X15? Наконечник рассчитан на одностороннюю осевую нагрузку с динамической грузоподъёмностью порядка 21 кН и статической нагрузкой около 25–26 кН при указанных условиях эксплуатации.

Нужно ли смазывать шарнирный узел? Да, POS16X15 выполнен в обслуживаемом исполнении; периодическая смазка шарнирного узла через смазочное отверстие/ниппель необходима для обеспечения заявленного ресурса и плавного хода.

Подходит ли POS16X15 для пневмоцилиндров? Да, наконечник широко применяют в пневмоцилиндрах и приводных узлах с односторонним усилием, где требуется компенсация перекоса и доступ к обслуживанию шарнирного узла.

Можно ли заменить POS16X15 на другие аналоги? Да, под замену подходят аналоги 16 мм с похожими параметрами (TSM16, SHK16, SA16L, POS16X15 от SKF/FAG) при условии совпадения внутреннего диаметра, направления нагрузки, угла поворота и динамической/статической грузоподъёмности.

Что влияет на ресурс POS16X15? Ресурс уменьшается при превышении расчётных нагрузок, наличии боковых и эксцентриситетных усилий, попадании абразивных загрязнений и при недостаточной или нерегулярной смазке шарнирного узла.
