Артикул:
POS22ECTECHNIX
Характеристики
Серия
—
POS-EC
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
54
Все характеристики
1 279 руб.
/шт Есть в наличии: 21
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

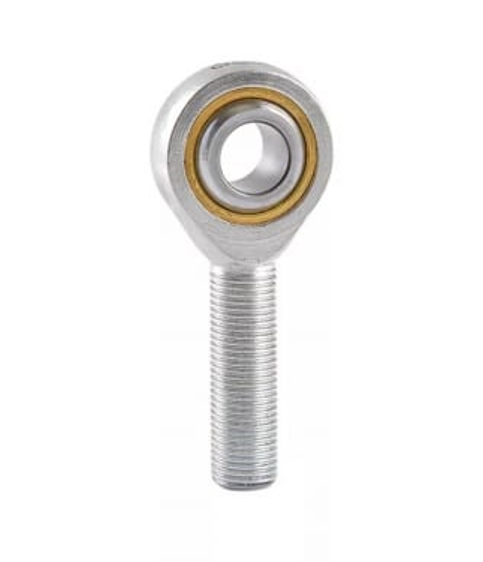

Шарнирный наконечник POS22ECTECHNIX — крупногабаритный радиальный шарнир необслуживаемого исполнения с наружной резьбой, разработанный для работы в узлах с высокими осевыми и радиальными нагрузками при качающейся или возвратно-поворотной кинематике. Массивный стальной корпус и прецизионный сферический вкладыш со специальным антифрикционным покрытием эффективно поглощают угловые несоосности, демпфируют ударные импульсы и многократно увеличивают ресурс работы тяжелых гидроцилиндров, силовых тяг и рычажных систем, полностью снимая необходимость в периодическом смазывании.
Модель POS22EC с посадочным диаметром 22 мм и наружной резьбой M22x1,5 востребована в горнодобывающей, карьерной, строительной и тяжелой промышленной технике, где шарнирные соединения работают на предельных нагрузках. Необслуживаемая конструкция гарантирует стабильное функционирование механизма при значительных углах отклонения и циклических знакопеременных усилиях, что особенно важно на участках, удаленных от пунктов планового сервиса.
Расшифровка артикула
Код POS22EC включает в себя информацию о конструктивной серии, варианте исполнения и ключевом присоединительном размере наконечника. Расшифровка маркировки помогает быстро идентифицировать деталь при подборе ответных пальцев, тяг и шарнирных опор в ходе ремонта или проектирования новых узлов линейного и углового перемещения.
- POS — гамма необслуживаемых радиальных шарнирных наконечников с наружной резьбой и сферическим скольжением.
- 22 — номинальный внутренний диаметр отверстия (d), мм, под монтаж пальца или втулки.
- EC — модификация, указывающая на необслуживаемое исполнение со специальным скользящим покрытием вкладыша.
При заказе следует учитывать диаметр пальца, шаг резьбы хвостовика (M22x1,5, правая) и специфику рабочих условий (необслуживаемый тип не требует периодической подачи смазки).
Конструкция и устройство
Наконечник POS22EC собран на базе усиленного стального корпуса с резьбовым хвостовиком (правая наружная резьба) и точно обработанного сферического вкладыша, снабженного антифрикционным слоем. Сопряжение внутренних и наружных поверхностей выполнено с минимальными зазорами, что обеспечивает равномерное распределение контактных давлений по всей площади скольжения. Необслуживаемая архитектура узла исключает необходимость подачи дополнительной смазки: специальный слой на вкладыше поддерживает низкий коэффициент трения на протяжении всего расчетного ресурса.
- Усиленный стальной корпус с хвостовиком и резьбой M22x1,5 для надежного крепления на тяге или штоке.
- Сферический вкладыш с противфрикционным покрытием, обеспечивающий свободное качание в нескольких плоскостях и компенсацию угловых смещений.
- Внутренний посадочный диаметр d = 22 мм для установки соответствующего пальца или втулки.
- Увеличенная ширина корпуса B = 28 мм, повышающая устойчивость к радиальным нагрузкам.
- Полностью необслуживаемое исполнение, не требующее плановой смазки узла трения.
Размерный ряд серии POS-EC
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-EC. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе шарнирного соединения наконечник POS22EC воспринимает комбинированные осевые и радиальные нагрузки, одновременно компенсируя угловые рассогласования сопрягаемых деталей. Стальной корпус и сферический вкладыш с антифрикционным слоем рассчитаны на эксплуатацию в режиме переменных усилий, а необслуживаемая конструкция обеспечивает стабильно низкий коэффициент трения на протяжении всего срока службы без дополнительного вмешательства.
- Внутренний диаметр d: 22 мм.
- Ширина корпуса d2: 50 мм.
- Высота корпуса шарнирной части C1: 21 мм.
- Диаметр прилегающей площадки на шарнире d1: 25,8 мм.
- Ширина B: 28 мм.
- Длина корпуса l4: 112 мм.
- Общая высота l2: 112 мм.
- Расстояние от низа корпуса до центра отверстия h1: 84 мм.
- Фаска на шарнире r1s min: 0,3 мм.
- Тип: необслуживаемый.
- Грузоподъемность статическая C0: 84 кН.
- Резьба хвостовика G: M22x1,5 (правая).
- Рекомендуемые условия эксплуатации: защита от попадания абразивных частиц, исключение работы при температурах, превышающих допустимые для материала вкладыша, контроль соосности монтажа, отсутствие ударных нагрузок сверх номинальных значений.
Применяемость
Шарнирный наконечник POS22EC предназначен для узлов, в которых необходимо компенсировать угловые смещения и передавать повышенные усилия при качающемся или возвратно-поворотном характере движения. Посадочный диаметр 22 мм и наружная резьба M22x1,5 обеспечивают совместимость с широким спектром мобильной и стационарной техники, особенно в ответственных точках, где доступ для регулярного обслуживания затруднен.
- Штоки гидравлических и пневматических цилиндров крупного размера в строительной, горнодобывающей и сельскохозяйственной технике.
- Силовые тяги, рычаги и толкатели в тяжелом промышленном оборудовании, прессах и прокатных станах.
- Узлы подвески и рулевого управления специализированных транспортных средств, прицепов и полуприцепов.
- Механизмы регулировки и позиционирования на автоматизированных производственных и конвейерных линиях.
- Кинематические пары с переменным углом наклона сопрягаемых деталей, требующие надежного необслуживаемого шарнира повышенной грузоподъемности.
Аналоги
По габаритным размерам и функциональному назначению шарнирный наконечник POS22EC соответствует стандартным исполнениям с наружной резьбой, внутренним диаметром 22 мм и необслуживаемым вкладышем. Изделие может рассматриваться в качестве замены продукции других производителей при условии совпадения присоединительных размеров и предельных нагрузок. Ниже представлены основные потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Для резьбы M22x1,5 при монтаже на стальную тягу рекомендуется момент затяжки в диапазоне 200–280 Нм. Точное значение зависит от класса прочности резьбового соединения, наличия контргайки и условий эксплуатации. Для предотвращения самоотвинчивания при вибрационных нагрузках обязательно применение контргайки или резьбового фиксатора.
Наконечники серии POS-EC сохраняют работоспособность при температурах до −30 °C. При более низких температурах возможно увеличение жесткости противфрикционного покрытия и снижение подвижности вкладыша, поэтому для экстремальных холодов рекомендуется согласовывать применение с производителем или подбирать специализированные низкотемпературные модификации.
Ресурс определяется комплексом факторов: величиной и характером нагрузки (постоянная, переменная, ударная), углом качания, скоростью перемещения, наличием абразивных частиц в зоне трения, качеством монтажа и соосностью узла. При соблюдении рекомендованных условий эксплуатации и защите от загрязнения наконечник отрабатывает расчетный ресурс без замены вкладыша.
Да, конструкция наконечника рассчитана на восприятие осевых нагрузок обоих направлений. Сферический вкладыш с антифрикционным покрытием равномерно распределяет контактные давления при смене знака усилия, что делает модель пригодной для узлов с циклическими знакопеременными нагрузками, характерных для гидравлических приводов и рычажных систем.
Хранение должно осуществляться в сухой закрытой упаковке, защищающей от влаги, пыли и прямых солнечных лучей. Рекомендуемая температура складского помещения — от +5 до +25 °C при относительной влажности не более 70%. Не допускается складирование наконечников россыпью без упаковки, так как это может привести к повреждению противфрикционного покрытия вкладыша и коррозии резьбовой части.
Техническая информация (.pdf)
Общая информация
Серия
POS-EC
Тип
необслуживаемый
Направление резьбы
правое
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
22
Ширина B, мм
28
Технические параметры
Ширина корпуса d2, мм
54
Высота корпуса шарнирной части C1, мм
21
Диаметр прилегающей площадки на шарнире d1, мм
25.8
Резьба G
M22x1,5
Фаска на шарнире r1s min, мм
0.3
Длина корпуса l4, мм
112
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
84
Общая высота l2, мм
112
Грузоподъемность динамическая C, KN
42
Грузоподъемность статическая C0, KN
50
