Артикул:
POS22ECLTECHNIX
Характеристики
Серия
—
POS-ECL
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
50
Все характеристики
1 279 руб.
/шт Есть в наличии: 21
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

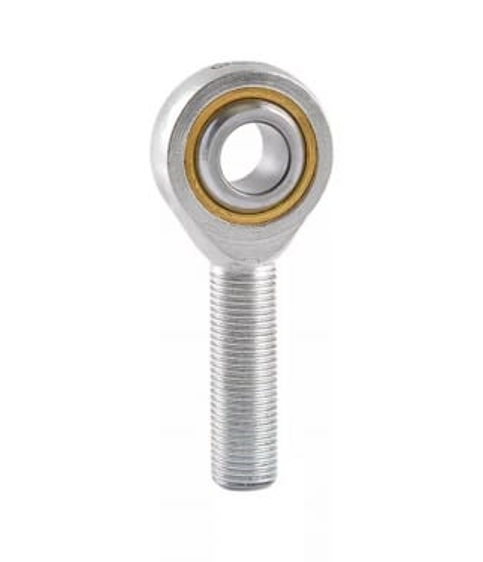

Шарнирный наконечник POS22ECLTECHNIX — это высоконадежный радиальный шарнир необслуживаемой конструкции с наружной левой резьбой, предназначенный для восприятия комбинированных радиально-осевых нагрузок в механизмах с качающимся или маятниковым движением. Массивный стальной корпус и интегрированный самосмазывающийся сферический вкладыш отлично справляются с компенсацией перекосов и несоосностей, защищая смежные компоненты от преждевременного износа и динамических ударов.
Изделие POS22ECL оптимально подходит для эксплуатации в узлах карьерной, дорожно-строительной, аграрной и тяжелой индустриальной техники, где требуется крупногабаритное шарнирное соединение диаметром 22 мм, не нуждающееся в периодическом обслуживании. Использование антифрикционных композитных материалов скольжения исключает необходимость применения консистентных смазок, что делает деталь идеальной для работы в запыленных средах и при экстремальных углах отклонения.
Расшифровка артикула
Индекс POS22ECL содержит зашифрованные данные о принадлежности к серии, габаритах и конфигурации резьбовой части. Корректное чтение маркировки ускоряет процесс подбора ответных элементов (тяг, проушин) при сборке или восстановлении механических приводов.
- POS — серия необслуживаемых шарнирных наконечников со сферическим скольжением.
- 22 — номинальный посадочный диаметр отверстия (d), мм, под ось или палец.
- EC — буквенное обозначение, указывающее на наличие наружной резьбы и специфическую пару трения (материалы корпуса и вкладыша).
- L — левое направление резьбы (Left).
При формировании заказа необходимо учитывать диаметр ответного отверстия, конфигурацию резьбы (наружная левая) и условия среды (узел не требует подачи смазки).
Конструкция и устройство
Основой POS22ECL служит прочный стальной корпус, переходящий в хвостовик с наружной левой резьбой. В головку корпуса прецизионно установлен сферический вкладыш из антифрикционного композита. Такая пара трения обеспечивает плавное скольжение и распределение нагрузок без принудительной смазки. Изделие спроектировано как полностью необслуживаемое: отсутствие масленок и каналов защищает внутреннюю полость от попадания влаги и грязи, многократно увеличивая межремонтный пробег.
- Стальной корпус с хвостовиком и наружной левой резьбой для вкручивания в ответные отверстия тяг.
- Самосмазывающийся полимерный/композитный вкладыш, нивелирующий угловые перекосы без применения смазочных материалов.
- Внутренний диаметр d = 22 мм для установки соответствующего пальца.
- Резьба M22x1,5 с левым направлением витка для предотвращения самоотвинчивания в специфических узлах.
- Закрытая необслуживаемая конструкция, не требующая сервисного вмешательства.
Размерный ряд серии POS-ECL
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-ECL. Текущий товар выделен.

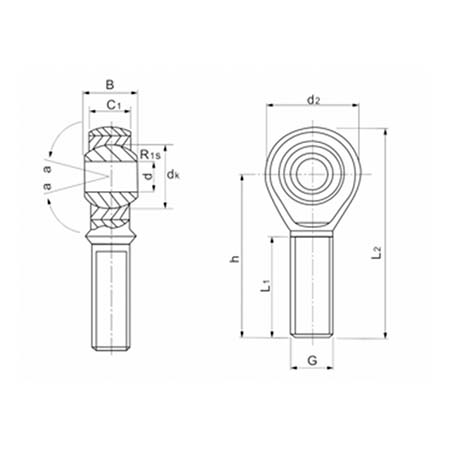

Технические параметры и условия эксплуатации
При работе в составе механического привода наконечник POS22ECL берет на себя радиальные и осевые векторы сил, одновременно сглаживая угловые рассогласования между тягой и пальцем. Сочетание закаленного корпуса и композитного вкладыша позволяет узлу стабильно функционировать под действием переменных и ударных нагрузок без риска заклинивания.
- Внутренний диаметр d: 22 мм.
- Ширина корпуса d2: 50 мм.
- Высота корпуса шарнирной части C1: 20 мм.
- Диаметр прилегающей площадки на шарнире d1: 25,8 мм.
- Ширина B: 28 мм.
- Длина корпуса l4: 109 мм.
- Длина резьбовой части l1: 51 мм.
- Тип: необслуживаемый.
- Направление резьбы: левое.
- Резьба G: M22x1,5.
- Грузоподъёмность динамическая C: 74,7 кН.
- Грузоподъёмность статическая C0: 36,4 кН.
- Допустимый угол поворота: 10° / 15°.
- Вес: 0,435 кг.
- Рекомендуемые условия эксплуатации: отсутствие необходимости в смазке, защита от прямого воздействия крупных абразивов, соблюдение температурного режима работы полимерного вкладыша, обязательный учёт левой резьбы при сборке.
Применяемость
Шарнир POS22ECL находит свое применение в тяжелонагруженных приводах, где критична надежность и отсутствие простоев на проведение смазочных работ. Крупный диаметр 22 мм и наружная левая резьба делают его востребованным элементом в специализированных узлах.
- Силовые тяги и рычажные механизмы карьерных экскаваторов, фронтальных погрузчиков и автокранов.
- Вибрационные грохоты, дробильные установки и прессы, работающие в условиях сильной запыленности.
- Рулевые трапеции и узлы сочленения рам внедорожной и специализированной техники.
- Стыковочные и позиционирующие узлы автоматизированных конвейерных и производственных линий.
- Шарнирные соединения с большими углами рассогласования осей, где стандартные подшипники качания неприменимы.
Аналоги
По геометрическим параметрам и функциональному назначению шарнирный наконечник POS22ECL соотносится со стандартными исполнениями европейских производителей с наружной левой резьбой и необслуживаемой парой трения. Ниже приведены типовые альтернативы для замены.
Окончательное решение о замене принимается только после сверки всех присоединительных размеров, шага резьбы и предельно допустимых нагрузок по каталогам производителей.
Часто задаваемые вопросы
Наконечник вкручивается в подготовленное отверстие тяги или проушины, имеющее внутреннюю левую резьбу M22x1,5. Глубина вворачивания хвостовика должна составлять до 51 мм для обеспечения максимальной прочности соединения. Затяжку следует производить без перекосов.
Ничем. Вкладыш изготовлен из материала с интегрированными антифрикционными свойствами (на основе PTFE или аналогичных композитов). Подача консистентной или жидкой смазки конструкцией не предусмотрена и может лишь навредить, притягивая пыль.
О необходимости замены сигнализируют ощутимый радиальный или осевой люфт, звонкие металлические стуки при смене вектора нагрузки, затрудненное качание (заедание) или визуальные следы выкрашивания композитного вкладыша.
В отличие от обслуживаемых шарниров, где липкая смазка собирает абразив и образует притирочную пасту, POS22ECL не имеет открытых смазочных каналов, что делает его гораздо более устойчивым к работе в грязных и пыльных карьерных условиях.
Изделие агрегатируется с любыми механическими тягами, цилиндрами и рычагами, имеющими ответное отверстие с внутренней левой резьбой M22x1,5. Часто применяется в узлах, где правая и левая резьбы используются для предотвращения самоотвинчивания при знакопеременных вращениях.
Техническая информация (.pdf)
Общая информация
Серия
POS-ECL
Тип
необслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.435
Габариты
Внутренний диаметр d, мм
22
Ширина B, мм
28
Технические параметры
Высота шарнира B, мм
28
Ширина корпуса d2, мм
50
Высота корпуса шарнирной части C1, мм
20
Диаметр прилегающей площадки на шарнире d1, мм
25.8
Резьба G
M22x1,5
Фаска на шарнире r1s min, мм
0.2
Длина корпуса l4, мм
109
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
84
Общая высота l2, мм
109
Высота оси вала h, мм
84
Длина резьбовой части l1, мм
51
Грузоподъемность динамическая C, KN
74.7
Грузоподъемность статическая C0, KN
36.4
Допустимый угол поворота a1
10
Допустимый угол поворота a2
15
