Артикул:
POS22LTECHNIX
Характеристики
Серия
—
POS-L
Тип
—
обслуживаемый
Ширина корпуса d2, мм
—
50
Все характеристики
Аналоги
Аналог SKF:
SALKAC22M
Аналог INA:
GAKFL22PB
Аналог FLURO:
GAL22
1 432 руб.
/шт Есть в наличии: 10
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

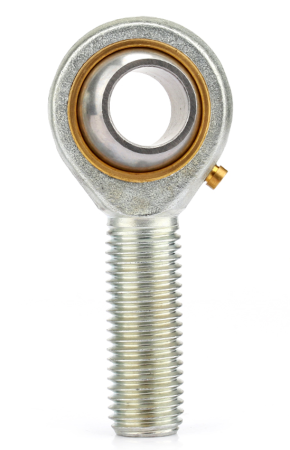

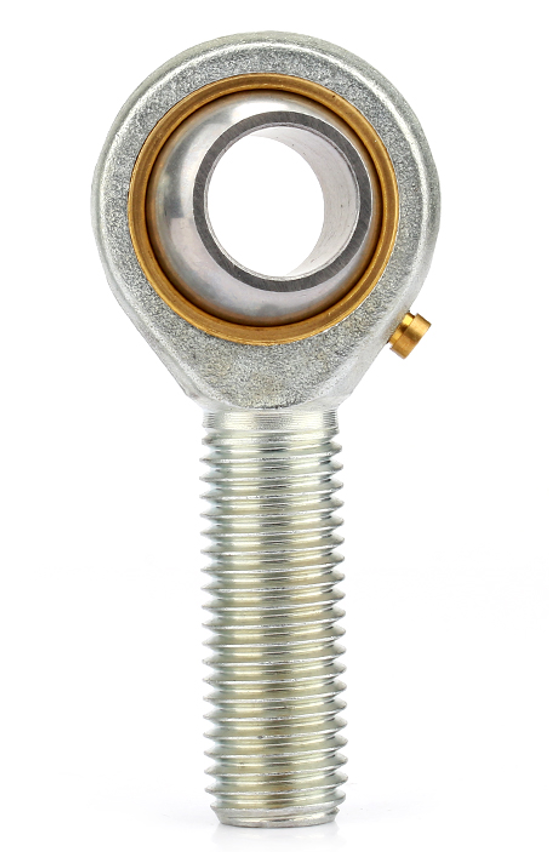

Шарнирный наконечник POS22L TECHNIX — усиленный обслуживаемый шарнир с наружной левой резьбой, предназначенный для трансляции значительных осевых и радиальных усилий в узлах, работающих в режиме качания или возвратно-поворотных перемещений. Массивный стальной корпус в сочетании с высокоточным сферическим вкладышем надежно компенсирует угловые несоосности сопрягаемых деталей, поглощает ударные импульсы и многократно увеличивает ресурс гидроприводов, рычажных механизмов и регулировочных тяг.
Модель POS22L широко востребована в строительной, дорожной, аграрной и тяжелой индустриальной технике, где необходимо сформировать прочное шарнирное сопряжение с посадочным диаметром 22 мм и левым направлением резьбы. Обслуживаемая конструкция со встроенными смазочными каналами обеспечивает стабильную работу узла даже при экстремальных переменных нагрузках и существенных углах отклонения.
Расшифровка артикула
Код POS22L содержит ключевые сведения о серии, конструктивных особенностях и основных геометрических параметрах наконечника. Расшифровка маркировки позволяет инженерам и механикам оперативно подбирать совместимые пальцы, штоки и ответные элементы при модернизации или восстановлении узлов линейного и углового перемещения.
- POS — серия обслуживаемых шарнирных наконечников, отличительной чертой которых является наличие наружной резьбы и сферического скольжения.
- 22 — базовый внутренний диаметр отверстия (d), равный 22 мм, предназначенный для установки соответствующего пальца или штока.
- L — буквенный индекс, обозначающий левостороннее направление резьбы на хвостовике.
При заказе необходимо учитывать не только посадочный диаметр, но и шаг резьбы (M22x1,5, левая), а также обязательность регулярного технического обслуживания.
Конструкция и устройство
Изделие POS22L представляет собой сборную конструкцию, состоящую из массивного стального корпуса с интегрированным хвостовиком и высокоточного сферического вкладыша. Плотная подгонка рабочих поверхностей обеспечивает оптимальное распределение механических напряжений по всей площади контакта. Поскольку данный наконечник относится к обслуживаемому типу, в его архитектуре предусмотрены специальные каналы для подвода пластичной смазки, что является ключевым фактором для снижения трения и предотвращения преждевременного абразивного износа.
- Стальной корпус с хвостовиком, оснащенный наружной левой резьбой M22x1,5 для монтажа на тягу или шток.
- Сферический вкладыш, обеспечивающий свободное качение в нескольких плоскостях и компенсацию осевых смещений.
- Посадочное отверстие диаметром d = 22 мм для установки штатного элемента.
- Наличие фиксирующей гайки для жесткого и надежного закрепления соединения.
- Обслуживаемый формат, предполагающий систематическое обновление смазочного слоя.
Размерный ряд серии POS-L
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-L. Текущий товар выделен.
Технические параметры и условия эксплуатации

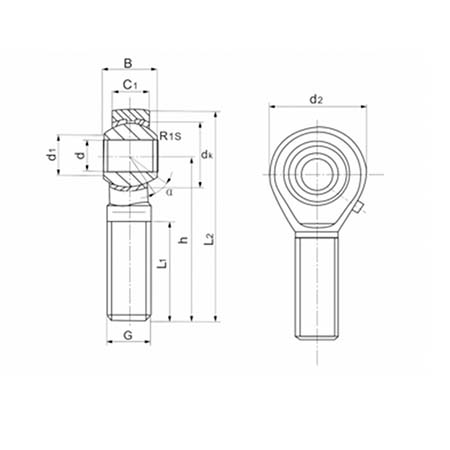

В составе шарнирной пары наконечник POS22L принимает на себя восприятие осевых и радиальных векторов силы, параллельно компенсируя угловые отклонения связанных деталей. Усиленный стальной корпус и сферический вкладыш адаптированы для функционирования в условиях циклических нагрузок, а система смазки способствует сохранению низкого коэффициента трения и увеличению интервалов между техническим обслуживанием.
- Внутренний диаметр d: 22 мм.
- Ширина корпуса d2: 50 мм.
- Высота корпуса шарнирной части C1: 20 мм.
- Диаметр прилегающей площадки на шарнире d1: 25,8 мм.
- Ширина B: 28 мм.
- Длина корпуса l4: 109 мм.
- Длина резьбовой части l1: 51 мм.
- Резьба G: M22x1,5 (левая).
- Тип: обслуживаемый.
- Грузоподъемность динамическая C: 37,4 кН.
- Грузоподъемность статическая C0: 41,7 кН.
- Допустимый угол поворота: до 15°.
- Вес: 0,435 кг.
- Рекомендуемые условия эксплуатации: систематическое смазывание зон трения, предотвращение попадания абразива, соблюдение температурных режимов, контроль момента затяжки резьбового соединения.
Применяемость
Наконечник POS22L находит широкое применение в узлах, где требуется нивелировать угловые смещения и транслировать высокие усилия при качающемся или возвратно-поступательном характере перемещений. Диаметр 22 мм и специфическая левая резьба делают его востребованным решением для специализированных агрегатов и стационарных установок.
- Регулировочные тяги и рулевые механизмы с левосторонней резьбой в спецтехнике и прицепах.
- Штоки гидро- и пневмоцилиндров в строительной, дорожной и агротехнике.
- Приводные рычаги, толкатели и кривошипные механизмы в станочном оборудовании и прессах.
- Системы точной настройки и позиционирования на конвейерных и автоматизированных линиях.
- Любые сочленения с переменным углом наклона, требующие прочного и долговечного шарнира с наружной левой резьбой.
Аналоги
По своим габаритам и функционалу шарнирный наконечник POS22L полностью соответствует международным стандартам для изделий с наружной резьбой, левым направлением и посадочным диаметром 22 мм. Он может служить полноценной заменой продукции ведущих мировых производителей при условии совпадения геометрических и силовых параметров.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо проверить соответствие шага и направления резьбы (M22x1,5, левая). Тяга вкручивается до нужной отметки и контрится гайкой. Важно исключить перекосы и обеспечить строгую соосность передачи усилия.
Частота внесения пластичной смазки зависит от режима работы, амплитуды качания и степени загрязнения среды. В тяжелых условиях эксплуатации интервалы между смазыванием рекомендуется сокращать.
Основными индикаторами износа являются появление свободного люфта, посторонние металлические звуки при работе, заклинивание или визуальные дефекты сферической поверхности. При выявлении таких признаков деталь подлежит немедленной замене.
Эксплуатация обслуживаемых шарниров всухую строго запрещена: это приводит к ускоренному абразивному износу вкладыша и заклиниванию узла. Для условий, где смазка невозможна, необходимо выбирать необслуживаемые аналоги с антифрикционными покрытиями.
Индекс «L» означает левое направление резьбы хвостовика. Это конструктивное требование для механизмов, где стандартная правая резьба может самопроизвольно раскручиваться под действием специфических динамических нагрузок или вращения.
Техническая информация (.pdf)
Шарнирные наконечники серии POS...
621,5 кб
Общая информация
Серия
POS-L
Тип
обслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.435
Габариты
Внутренний диаметр d, мм
22
Ширина B, мм
28
Технические параметры
Высота шарнира B, мм
28
Ширина корпуса d2, мм
50
Высота корпуса шарнирной части C1, мм
20
Диаметр прилегающей площадки на шарнире d1, мм
25.8
Резьба G
M22x1,5
Фаска на шарнире r1s min, мм
0.2
Длина корпуса l4, мм
109
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
84
Общая высота l2, мм
109
Высота оси вала h, мм
84
Длина резьбовой части l1, мм
51
Грузоподъемность динамическая C, KN
37.4
Грузоподъемность статическая C0, KN
41.7
Допустимый угол поворота a1
10
Допустимый угол поворота a2
15
