О товаре

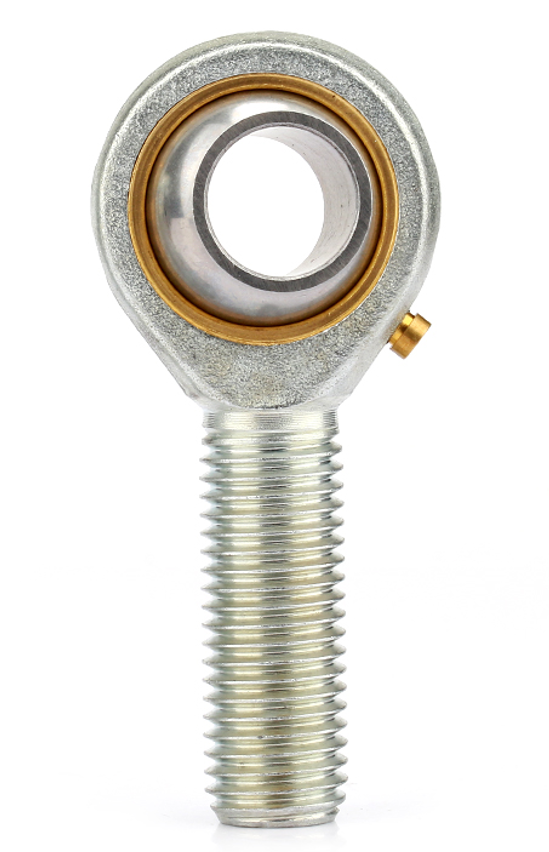

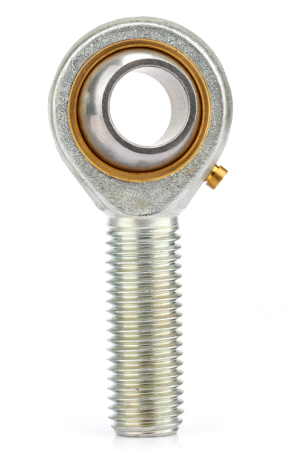

Шарнирный наконечник POS25L TECHNIX — промышленное шарнирное соединение для тяговых и приводных узлов, где требуется компенсация перекосов, стабильная передача усилия и надежная работа под циклической нагрузкой. Исполнение POS25L относится к серии POS с наружной левой резьбой и применяется в автоматизированных механизмах, станочном оборудовании и узлах промышленной автоматики.
Ключевые параметры исполнения: внутренний диаметр 25 мм, наружный диаметр 60 мм, ширина 31 мм, левая резьба M24x2, динамическая грузоподъемность 46.2 кН и статическая 72.7 кН.
Расшифровка артикула
- POS — серия шарнирных наконечников.
- 25 — номинальный размер, соответствующий внутреннему диаметру 25 мм.
- L — леворезьбовое исполнение серии POS-L.
- TECHNIX — производитель изделия.
Конструкция и устройство
Конструкция включает корпус, сферическую пару и резьбовой хвостовик с левым направлением резьбы. Такое исполнение помогает компенсировать угловые смещения и обеспечивает свободный поворот в рабочем узле. Необслуживаемая схема удобна для применения в производственных механизмах с длительными циклами эксплуатации.
- Сферическая пара снижает чувствительность к несоосности.
- Резьбовое соединение упрощает монтаж в тягах и рычагах.
- Компактная геометрия подходит для ограниченного монтажного пространства.

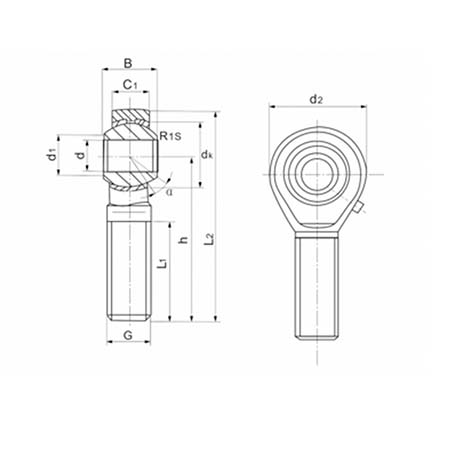

Размерный ряд серии
Технические параметры
- Тип: шарнирный наконечник.
- Резьба: M24x2.
- Направление резьбы: левое.
- Наружный диаметр: 60 мм.
- Внутренний диаметр: 25 мм.
- Ширина: 31 мм.
- Грузоподъемность динамическая: 46.2 кН.
- Грузоподъемность статическая: 72.7 кН.
- Угол поворота: 15°.
Применяемость
POS25L TECHNIX применяют в тягах, рычажных механизмах, приводах и узлах промышленной автоматики, где требуется леворезьбовое соединение и повышенная несущая способность. Изделие подходит для CNC-оборудования, технологических линий и исполнительных механизмов машиностроения.
- CNC-станки и технологические комплексы.
- Промышленная автоматика.
- Линейные приводы и тяги.
- Исполнительные механизмы машиностроения.
Аналоги
Часто задаваемые вопросы
Что означает индекс L? Это леворезьбовое исполнение серии POS-L.
Какая у POS25L резьба? Резьба M24x2 с левым направлением.
Где применяют этот наконечник? В тягах, приводах, рычажных механизмах и узлах автоматизации.
Подходит ли он для станков с ЧПУ? Да, изделие подходит для CNC-оборудования и промышленных механизмов.
Чем отличается POS25L от POS25EC? Главное отличие — левое направление резьбы и конструктивное исполнение серии.
