О товаре
Шарнирный наконечник POS8ECL TECHNIX — компактный шарнирный узел с внутренней левой резьбой M8×1,25 для монтажа в системах линейного движения, промышленной автоматики и CNC‑станков. Исполнение серии POS‑ECL с необслуживаемым тефлоновым вкладышем обеспечивает стабильную работу без периодической смазки.
Ключевое преимущество: внутренняя левая резьба M8×1,25, динамическая грузоподъемность до 7,4 кН, угол поворота до 15°.
Расшифровка артикула
- POS — тип шарнирного наконечника мужского исполнения (rod end, male)
- 8 — внутренний диаметр и шаг резьбы M8×1,25
- E — серия с тефлоновым самосмазывающимся вкладышем
- C — внутренняя резьба (female)
- L — левое направление резьбы (left hand)
Конструкция и устройство
Шарнирный наконечник выполнен из высокопрочной стали корпуса с внутренней левой резьбой M8×1,25 и сферическим отверстием диаметром 8 мм под шаровой палец. Вкладыш изготовлен из самосмазывающегося PTFE‑композита, исключающего необходимость регулярной смазки.
- Пара трения: сталь / PTFE
- Допустимый угол поворота: ±15°
- Внутренний диаметр сферического отверстия: 8 мм

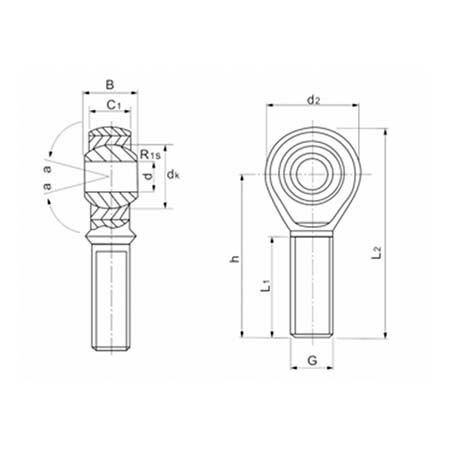

Размерный ряд серии
Технические параметры
- Номинальная динамическая нагрузка: 7,4 кН
- Номинальная статическая нагрузка: 7,6 кН
- Масса: около 35 г
- Рабочая температура: –30…+120 °C
- Допустимый угол поворота: ±15°
Применяемость
- CNC‑станки и фрезерные центры с реверсивным направлением вращения
- Промышленные роботы и манипуляторы
- Системы линейного движения с левой резьбой и ограничением по смазке
- Пневматические и гидравлические цилиндры
- Автоматизированные линии упаковки и станки для печати
Аналоги
Часто задаваемые вопросы
Что означает суффикс ECL в POS8ECL?
Обозначает внутреннюю левую резьбу M8×1,25 и необслуживаемое исполнение с тефлоновым вкладышем.
Какая максимальная нагрузка на POS8ECL?
Динамическая около 7,4 кН, статическая около 7,6 кН.
Требуется ли смазка наконечника?
Нет, вкладыш PTFE обеспечивает безсмазочную работу.
Какой допустимый угол поворота?
Около ±15° без ограничений по направлению.
Подходит ли для реверсивных нагрузок с левой резьбой и ограниченным доступом к смазке?
Да, необслуживаемое исполнение POS‑ECL специально предназначено для таких условий эксплуатации.
