Артикул:
POS14LTECHNIX
Характеристики
Серия
—
POS-L
Тип
—
обслуживаемый
Ширина корпуса d2, мм
—
34
Все характеристики
Аналоги
Аналог SKF:
SALKAC14M
Аналог INA:
GAKFL14PB
Аналог FLURO:
GAL14
377 руб.
/шт Есть в наличии: 27
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

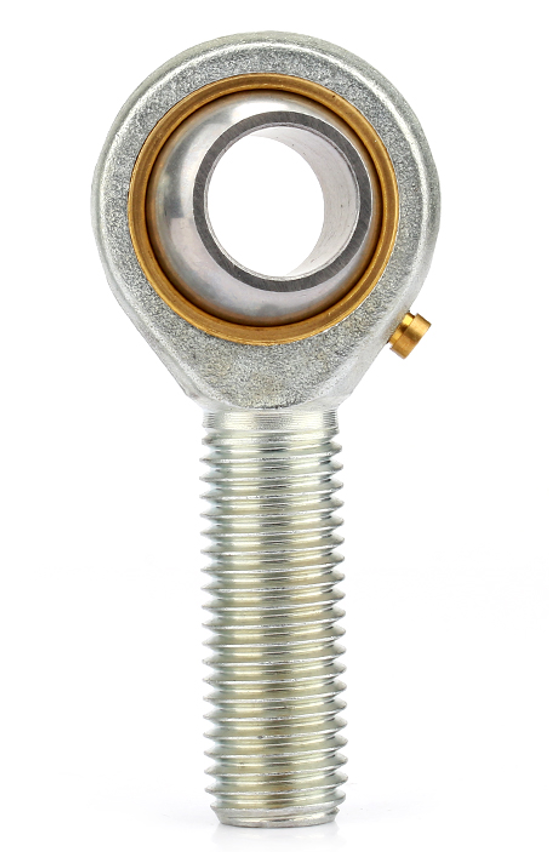

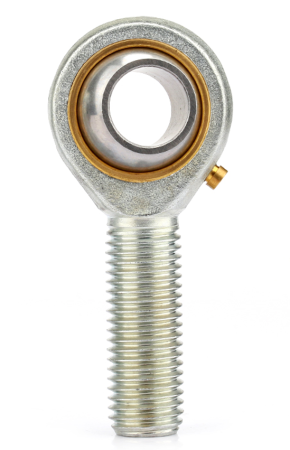

Шарнирный наконечник POS14L TECHNIX представляет собой надежный обслуживаемый узел с наружной левой резьбой, созданный для эффективной трансляции осевых и радиальных векторов нагрузки в системах с возвратно-поступательным или качающимся ходом. Прочный стальной корпус в тандеме с прецизионным сферическим вкладышем успешно нивелирует угловые расхождения сопрягаемых элементов, гася ударные импульсы и многократно увеличивая эксплуатационный ресурс гидроцилиндров, рычагов и регулировочных тяг.
Модель POS14L находит широкое применение в аграрной, дорожно-строительной и тяжелой промышленной технике, где критически важно обеспечить долговечное шарнирное соединение с посадочным диаметром 14 мм и левосторонней резьбой. Наличие смазочных каналов позволяет своевременно обновлять смазочный слой, гарантируя безотказность работы даже при пиковых динамических нагрузках и значительных углах отклонения.
Расшифровка артикула
Маркировка POS14L несет в себе исчерпывающую информацию о серии, конструктивных особенностях и базовых геометрических параметрах изделия. Понимание этой кодировки существенно облегчает поиск совместимых штоков, пальцев и ответных узлов при проектировании или восстановлении механизмов линейного перемещения.
- POS — линейка обслуживаемых шарнирных наконечников, отличительной чертой которых является наличие наружной резьбы и сферического скольжения.
- 14 — номинальный внутренний диаметр отверстия (d), равный 14 мм, предназначенный для монтажа соответствующего пальца или втулки.
- L — буквенный индекс, сигнализирующий о левом направлении резьбы на хвостовике.
При оформлении заказа настоятельно рекомендуется сверять не только посадочный диаметр, но и шаг резьбы (M14x2, левая), а также учитывать необходимость регулярного технического обслуживания.
Конструкция и устройство
Изделие POS14L скомпоновано из массивного стального корпуса с интегрированным хвостовиком, оснащенным левой резьбой, и высокоточного сферического вкладыша. Плотная подгонка внутренних и наружных рабочих поверхностей обеспечивает оптимальное распределение механических напряжений по всей площади контакта. Поскольку данный наконечник относится к обслуживаемому типу, в его конструкции предусмотрены специальные каналы для подвода пластичной смазки, что является ключевым фактором для минимизации трения и предотвращения преждевременного износа.
- Стальной корпус с хвостовиком, имеющим наружную левую резьбу M14x2 для крепления на тягу или шток.
- Сферический вкладыш, гарантирующий свободное качение в нескольких плоскостях и компенсацию осевых смещений.
- Посадочное отверстие диаметром d = 14 мм для установки штатного элемента.
- Наличие фиксирующей гайки для жесткого закрепления соединения.
- Обслуживаемый формат, предполагающий систематическое обновление смазочного слоя.
Размерный ряд серии POS-L
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-L. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе шарнирной пары наконечник POS14L берет на себя восприятие осевых и радиальных векторов силы, параллельно нивелируя угловые отклонения связанных деталей. Стальной корпус и сферический вкладыш адаптированы для функционирования в условиях циклических нагрузок, а система смазки способствует сохранению низкого коэффициента трения и увеличению интервалов между техническим обслуживанием.
- Внутренний диаметр d: 14 мм.
- Ширина корпуса d2: 34 мм.
- Высота корпуса шарнирной части C1: 13,5 мм.
- Диаметр прилегающей площадки на шарнире d1: 16,9 мм.
- Ширина B: 19 мм.
- Длина корпуса l4: 77 мм.
- Длина резьбовой части l1: 36 мм.
- Резьба G: M14x2 (левая).
- Тип: обслуживаемый.
- Грузоподъемность динамическая C: 16,8 кН.
- Грузоподъемность статическая C0: 20,9 кН.
- Допустимый угол поворота: до 13°.
- Вес: 0,126 кг.
- Рекомендуемые условия эксплуатации: систематическое смазывание зон трения, предотвращение попадания абразива, соблюдение температурных режимов, контроль момента затяжки резьбового соединения.
Применяемость
Наконечник POS14L находит широкое применение в узлах, где требуется нивелировать угловые смещения и транслировать высокие усилия при качающемся или возвратно-поступательном характере перемещений. Диаметр 14 мм и специфическая левая резьба делают его востребованным для специализированных агрегатов и стационарных установок.
- Регулировочные тяги и рулевые механизмы с левосторонней резьбой в спецтехнике и прицепах.
- Штоки гидро- и пневмоцилиндров в строительной, дорожной и агротехнике.
- Приводные рычаги, толкатели и кривошипные механизмы в станочном оборудовании и прессах.
- Системы точной настройки и позиционирования на конвейерных и автоматизированных линиях.
- Любые сочленения с переменным углом наклона, требующие прочного и долговечного шарнира с наружной левой резьбой.
Аналоги
По своим габаритам и функционалу шарнирный наконечник POS14L полностью соответствует международным стандартам для изделий с наружной резьбой, левым направлением и посадочным диаметром 14 мм. Он может служить полноценной заменой продукции ведущих мировых производителей при условии совпадения геометрических и силовых параметров.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо проверить соответствие шага и направления резьбы (M14x2, левая). Тяга вкручивается до нужной отметки и контрится гайкой. Важно исключить перекосы и обеспечить строгую соосность передачи усилия.
Частота внесения пластичной смазки зависит от режима работы, амплитуды качания и степени загрязнения среды. В тяжелых условиях эксплуатации интервалы между смазыванием рекомендуется сокращать.
Основными индикаторами износа являются появление свободного люфта, посторонние металлические звуки при работе, заклинивание или визуальные дефекты сферической поверхности. При выявлении таких признаков деталь подлежит немедленной замене.
Эксплуатация обслуживаемых шарниров всухую строго запрещена: это приводит к ускоренному абразивному износу вкладыша и заклиниванию узла. Для условий, где смазка невозможна, необходимо выбирать необслуживаемые аналоги с антифрикционными покрытиями.
Индекс «L» означает левое направление резьбы хвостовика. Это конструктивное требование для механизмов, где стандартная правая резьба может самопроизвольно раскручиваться под действием специфических динамических нагрузок или вращения.
Техническая информация (.pdf)
Шарнирные наконечники серии POS...
621,5 кб
Общая информация
Серия
POS-L
Тип
обслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.126
Габариты
Внутренний диаметр d, мм
14
Ширина B, мм
19
Технические параметры
Высота шарнира B, мм
19
Ширина корпуса d2, мм
34
Высота корпуса шарнирной части C1, мм
13,5
Диаметр прилегающей площадки на шарнире d1, мм
16,9
Резьба G
M14x2
Фаска на шарнире r1s min, мм
0,2
Длина корпуса l4, мм
77
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
60
Общая высота l2, мм
77
Высота оси вала h, мм
60
Длина резьбовой части l1, мм
36
Грузоподъемность динамическая C, KN
16,8
Грузоподъемность статическая C0, KN
20,9
Допустимый угол поворота a1
10
Допустимый угол поворота a2
13
