Артикул:
POS18CLTECHNIX
Характеристики
Серия
—
POS-LC
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
42
Все характеристики
Аналоги
Аналог SKF:
SALKB18F
Аналог INA:
GAKFL18PW
630 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

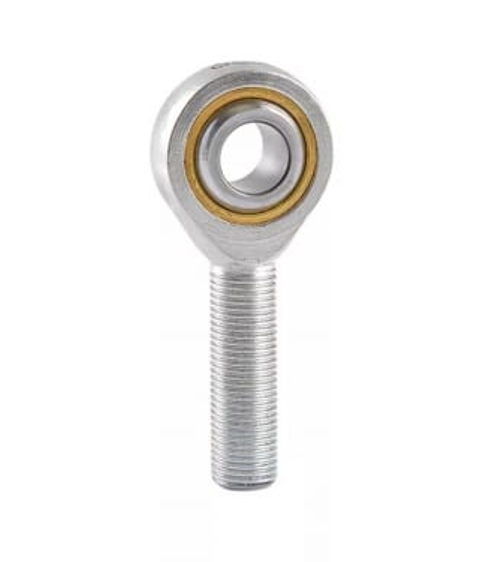

Шарнирный наконечник POS18CLTECHNIX — радиальный шарнир необслуживаемого типа с левосторонней наружной резьбой, спроектированный для передачи значительных осевых и радиальных усилий в механизмах с качающимся или возвратно-поворотным движением. Усиленный стальной корпус с хвостовиком и прецизионный сферический вкладыш с антифрикционным покрытием эффективно компенсируют угловые несоосности сопрягаемых деталей, снижая ударные нагрузки и продлевая срок службы гидравлических цилиндров, тяг и рычажных систем.
Модель POS18CL востребована в строительной, дорожной, сельскохозяйственной и тяжелой промышленной технике, а также в автоматизированных линиях, где требуется надежное шарнирное сопряжение со штоком или пальцем диаметром 18 мм. Необслуживаемая конструкция исключает необходимость регулярной подачи пластичной смазки, что гарантирует стабильную работу узла при переменных нагрузках и упрощает эксплуатацию в труднодоступных местах.
Расшифровка артикула
Маркировка POS18CL содержит информацию о серии, конструктивном исполнении, ключевом посадочном размере и направлении резьбы. Понимание структуры обозначения упрощает подбор совместимых штоков, пальцев и ответных шарнирных опор при проектировании и ремонте узлов линейного и углового перемещения.
- POS — серия радиальных шарнирных наконечников с наружной резьбой.
- 18 — номинальный внутренний диаметр отверстия (d), мм, под шток или палец.
- C — специфика материалов корпуса и вкладыша.
- L — левое направление резьбы.
При заказе рекомендуется учитывать диаметр штока, левое направление резьбы и условия эксплуатации (необслуживаемый тип не требует периодической смазки).
Конструкция и устройство
Наконечник POS18CL собран из прочного стального корпуса с хвостовиком, имеющим левостороннюю наружную резьбу, и точно обработанного сферического вкладыша. Внутренняя поверхность вкладыша имеет специальное антифрикционное покрытие, которое обеспечивает низкий коэффициент трения без подачи смазки. Конструкция необслуживаемая: отсутствие масленок и смазочных канавок снижает риск попадания абразивных частиц и упрощает монтаж в закрытых или труднодоступных узлах.
- Стальной корпус с хвостовиком и левосторонней наружной резьбой для монтажа в корпус или проушину.
- Сферический вкладыш с антифрикционным покрытием, обеспечивающий качание в нескольких плоскостях и компенсацию угловых смещений.
- Внутренний диаметр d = 18 мм для установки соответствующего пальца или штока.
- Резьба M18x1,5 (левая) для надежного соединения.
- Необслуживаемое исполнение, не требующее регулярного смазывания на протяжении всего срока службы.
Размерный ряд серии POS-LC
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-LC. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе шарнирного соединения наконечник POS18CL воспринимает осевые и радиальные усилия, одновременно компенсируя угловые отклонения сопрягаемых деталей. Сферический вкладыш с антифрикционным покрытием и стальной корпус рассчитаны на работу в режиме переменных нагрузок, а необслуживаемая конструкция позволяет существенно сократить затраты на сервис и продлить межсервисный интервал.
- Внутренний диаметр d: 18 мм.
- Ширина корпуса d2: 42 мм.
- Высота корпуса шарнирной части C1: 16.5 мм.
- Диаметр прилегающей площадки на шарнире d1: 21.9 мм.
- Ширина B: 23 мм.
- Длина корпуса l4: 93 мм.
- Тип: необслуживаемый.
- Грузоподъемность динамическая C: 51.4 кН.
- Грузоподъемность статическая C0: 25.1 кН.
- Резьба: M18x1,5 (левая, наружная).
- Допустимый угол поворота: 15°.
- Вес: 0.26 кг.
- Рекомендуемые условия эксплуатации: защита от попадания агрессивных химических сред, исключение работы при температурах, превышающих допустимые для материала антифрикционного покрытия, контроль отсутствия превышения допустимых углов отклонения и динамических нагрузок.
Применяемость
Шарнирный наконечник POS18CL востребован в механизмах, где необходимо компенсировать угловые смещения и передать значительные усилия при возвратно-поворотном или качающемся характере движения. Левосторонняя наружная резьба и диаметр 18 мм делают его универсальным решением для широкого спектра мобильной и стационарной техники, особенно в узлах, где затруднено регулярное обслуживание.
- Штоки гидравлических и пневматических цилиндров в строительной, дорожной и сельскохозяйственной технике.
- Тяги, рычаги и толкатели в промышленном оборудовании, станках и прессах.
- Системы рулевого управления и подвески специализированных машин и прицепов.
- Узлы регулировки и позиционирования в автоматизированных производственных и упаковочных линиях.
- Механизмы с переменным углом наклона сопрягаемых деталей, где требуется надежный необслуживаемый шарнирный узел с левой наружной резьбой.
Аналоги
По типоразмеру и назначению шарнирный наконечник POS18CL соответствует стандартным необслуживаемым исполнениям с левосторонней наружной резьбой и внутренним диаметром 18 мм и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, направлению резьбы и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой следует убедиться, что внутренняя резьба корпуса или проушины соответствует левосторонней наружной резьбе наконечника (M18x1,5). Наконечник вкручивается на необходимую глубину. Важно избегать перекосов и обеспечить соосность передачи усилия.
Нет, необслуживаемое исполнение с антифрикционным покрытием полностью исключает необходимость периодической подачи пластичной смазки. Это главное преимущество серии для узлов, работающих в загрязненных средах или в труднодоступных местах.
К основным признакам износа относятся появление заметного люфта, металлические стуки при качании, заедание хода и видимые повреждения корпуса или вкладыша. При обнаружении этих симптомов наконечник необходимо заменить во избежание поломки сопряженных узлов.
Да, данный наконечник изначально рассчитан на работу без внешней смазки благодаря специальному антифрикционному покрытию сферического вкладыша. Однако необходимо следить за отсутствием попадания абразивных частиц в зону трения.
Наконечник совместим со штоками и тягами, имеющими соответствующий внутренний диаметр 18 мм. Он активно используется в гидравлических цилиндрах, пневмоприводах, рычажных механизмах и регулировочных тягах мобильного и промышленного оборудования.
Общая информация
Серия
POS-LC
Тип
необслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.26
Габариты
Внутренний диаметр d, мм
18
Ширина B, мм
23
Технические параметры
Высота шарнира B, мм
23
Ширина корпуса d2, мм
42
Высота корпуса шарнирной части C1, мм
16.5
Диаметр прилегающей площадки на шарнире d1, мм
21.9
Резьба G
M18x1,5
Фаска на шарнире r1s min, мм
0.2
Длина корпуса l4, мм
93
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
72
Глубина резьбы l3, мм
41
Общая высота l2, мм
93
Допустимый угол поворота a, градусы
15
Высота оси вала h, мм
72
Длина резьбовой части l1, мм
44
Грузоподъемность динамическая C, KN
51.4
Грузоподъемность статическая C0, KN
25.1
Допустимый угол поворота a1
9
Допустимый угол поворота a2
15
