Артикул:
POS30ECTECHNIX
Характеристики
Серия
—
POS-EC
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
70
Все характеристики
2 632 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

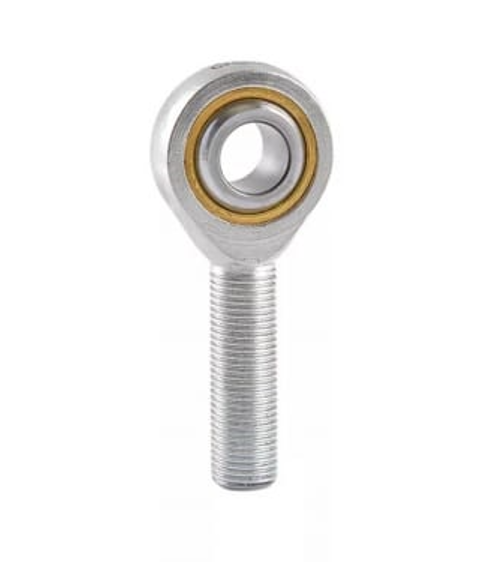

Шарнирный наконечник POS30ECTECHNIX — тяжелый радиальный шарнир необслуживаемого типа с наружной резьбой, рассчитанный на передачу значительных осевых и радиальных усилий в узлах с качающейся или возвратно-поворотной кинематикой. Усиленный стальной корпус с хвостовиком и прецизионный сферический вкладыш, покрытый специальным антифрикционным составом, эффективно поглощают угловые несоосности, демпфируют ударные импульсы и многократно продлевают ресурс работы тяжелых гидроцилиндров, силовых тяг и рычажных систем, полностью исключая необходимость в периодической смазке.
Модель POS30EC с посадочным диаметром 30 мм и наружной резьбой M30x2 востребована в горнодобывающей, карьерной, строительной и тяжелой промышленной технике, где шарнирные соединения функционируют на предельных нагрузках. Необслуживаемая архитектура узла обеспечивает стабильное функционирование механизма при значительных углах отклонения и циклических знакопеременных усилиях, что особенно важно на участках, удаленных от пунктов планового сервиса.
Расшифровка артикула
Код POS30EC включает в себя информацию о конструктивной серии, варианте исполнения и ключевом присоединительном размере наконечника. Расшифровка маркировки помогает быстро идентифицировать деталь при подборе ответных пальцев, тяг и шарнирных опор в ходе ремонта или проектирования новых узлов линейного и углового перемещения.
- POS — гамма необслуживаемых радиальных шарнирных наконечников с наружной резьбой и сферическим скольжением.
- 30 — номинальный внутренний диаметр отверстия (d), мм, под монтаж пальца или втулки.
- EC — модификация, указывающая на необслуживаемое исполнение со специальным скользящим покрытием вкладыша.
При заказе следует учитывать диаметр пальца, шаг резьбы хвостовика (M30x2, правая) и специфику рабочих условий (необслуживаемый тип не требует периодической подачи смазки).
Конструкция и устройство
Наконечник POS30EC собран на базе массивного стального корпуса с резьбовым хвостовиком (правая наружная резьба) и точно обработанного сферического вкладыша, снабженного антифрикционным слоем. Сопряжение внутренних и наружных поверхностей выполнено с минимальными зазорами, что обеспечивает равномерное распределение контактных давлений по всей площади скольжения. Необслуживаемая архитектура узла исключает необходимость подачи дополнительной смазки: специальный слой на вкладыше поддерживает низкий коэффициент трения на протяжении всего расчетного ресурса.
- Массивный стальной корпус с хвостовиком и резьбой M30x2 для надежного крепления на тяге или штоке.
- Сферический вкладыш с противфрикционным покрытием, обеспечивающий свободное качание в нескольких плоскостях и компенсацию угловых смещений.
- Внутренний посадочный диаметр d = 30 мм для установки соответствующего пальца или втулки.
- Увеличенная ширина корпуса B = 37 мм, повышающая устойчивость к радиальным нагрузкам.
- Полностью необслуживаемое исполнение, не требующее плановой смазки узла трения.
Размерный ряд серии POS-EC
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-EC. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе шарнирного соединения наконечник POS30EC воспринимает комбинированные осевые и радиальные нагрузки, одновременно компенсируя угловые рассогласования сопрягаемых деталей. Массивный стальной корпус и сферический вкладыш с антифрикционным слоем рассчитаны на эксплуатацию в режиме переменных усилий, а необслуживаемая конструкция обеспечивает стабильно низкий коэффициент трения на протяжении всего срока службы без дополнительного вмешательства.
- Внутренний диаметр d: 30 мм.
- Ширина корпуса d2: 77 мм.
- Высота корпуса шарнирной части C1: 27 мм.
- Диаметр прилегающей площадки на шарнире d1: 34,8 мм.
- Ширина B: 37 мм.
- Длина корпуса l4: 145 мм.
- Общая высота l2: 145 мм.
- Расстояние от низа корпуса до центра отверстия h1: 110 мм.
- Фаска на шарнире r1s min: 0,3 мм.
- Тип: необслуживаемый.
- Грузоподъемность динамическая C: 73 кН.
- Грузоподъемность статическая C0: 70 кН.
- Резьба хвостовика G: M30x2 (правая).
- Рекомендуемые условия эксплуатации: защита от попадания абразивных частиц, исключение работы при температурах, превышающих допустимые для материала вкладыша, контроль соосности монтажа, отсутствие ударных нагрузок сверх номинальных значений.
Применяемость
Шарнирный наконечник POS30EC предназначен для узлов, в которых необходимо компенсировать угловые смещения и передавать повышенные усилия при качающемся или возвратно-поворотном характере движения. Посадочный диаметр 30 мм и наружная резьба M30x2 обеспечивают совместимость с широким спектром мобильной и стационарной техники, особенно в ответственных точках, где доступ для регулярного обслуживания затруднен.
- Штоки гидравлических и пневматических цилиндров крупного размера в строительной, горнодобывающей и сельскохозяйственной технике.
- Силовые тяги, рычаги и толкатели в тяжелом промышленном оборудовании, прессах и прокатных станах.
- Узлы подвески и рулевого управления специализированных транспортных средств, прицепов и полуприцепов.
- Механизмы регулировки и позиционирования на автоматизированных производственных и конвейерных линиях.
- Кинематические пары с переменным углом наклона сопрягаемых деталей, требующие надежного необслуживаемого шарнира повышенной грузоподъемности.
Аналоги
По габаритным размерам и функциональному назначению шарнирный наконечник POS30EC соответствует стандартным исполнениям с наружной резьбой, внутренним диаметром 30 мм и необслуживаемым вкладышем. Изделие может рассматриваться в качестве замены продукции других производителей при условии совпадения присоединительных размеров и предельных нагрузок. Ниже представлены основные потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Для обеспечения расчетного ресурса наконечника поверхность пальца должна быть закалена до твердости не менее 58 HRC и отшлифована до шероховатости Ra 0,2–0,4 мкм. Более грубая обработка приводит к ускоренному абразивному износу противфрикционного покрытия вкладыша, а недостаточная твердость — к его пластической деформации под действием высоких контактных давлений.
Конструкция наконечника рассчитана на восприятие вибрационных воздействий, однако при длительной работе в условиях резонансных колебаний возможно ускоренное развитие усталостных процессов в материале вкладыша. Для таких применений рекомендуется увеличивать частоту визуального контроля состояния узла и при появлении признаков усталостного разрушения promptly заменять деталь.
Превышение допустимой несоосности приводит к неравномерному распределению контактных давлений по площади вкладыша, локальному перегреву и ускоренному износу противфрикционного покрытия. Рекомендуется обеспечивать соосность в пределах 0,1–0,2 мм на длине монтажа для сохранения расчетного ресурса шарнирного соединения.
Стальной корпус наконечника имеет защитное покрытие, однако для работы в агрессивных средах (морская вода, химически активные вещества, высокая влажность) рекомендуется применять дополнительные меры защиты: нанесение антикоррозионных составов, установку защитных пыльников или подбор специализированных модификаций с коррозионностойким исполнением.
Конкретный интервал замены зависит от условий эксплуатации, величины и характера нагрузок, углов качания и наличия абразивных частиц в зоне трения. При соблюдении рекомендованных условий эксплуатации и защите от загрязнения наконечник отрабатывает расчетный ресурс без замены. Плановую замену рекомендуется проводить при появлении ощутимого люфта, металлических стуков или визуальных признаков износа вкладыша.
Техническая информация (.pdf)
Шарнирные наконечники серии POS...
621,5 кб
Общая информация
Серия
POS-EC
Тип
необслуживаемый
Направление резьбы
правое
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
30
Ширина B, мм
37
Технические параметры
Ширина корпуса d2, мм
70
Высота корпуса шарнирной части C1, мм
27
Диаметр прилегающей площадки на шарнире d1, мм
34,8
Резьба G
M30x2
Фаска на шарнире r1s min, мм
0,3
Длина корпуса l4, мм
145
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
110
Глубина резьбы l3, мм
66
Общая высота l2, мм
145
Допустимый угол поворота a, градусы
17
Грузоподъемность динамическая C, KN
73
Грузоподъемность статическая C0, KN
77
Тип резьбы
наружная
