Артикул:
POS30LTECHNIX
Характеристики
Серия
—
POS-L
Тип
—
обслуживаемый
Ширина корпуса d2, мм
—
70
Все характеристики
Аналоги
Аналог SKF:
SALKAC30M
Аналог INA:
GAKFL30PB
2 329 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

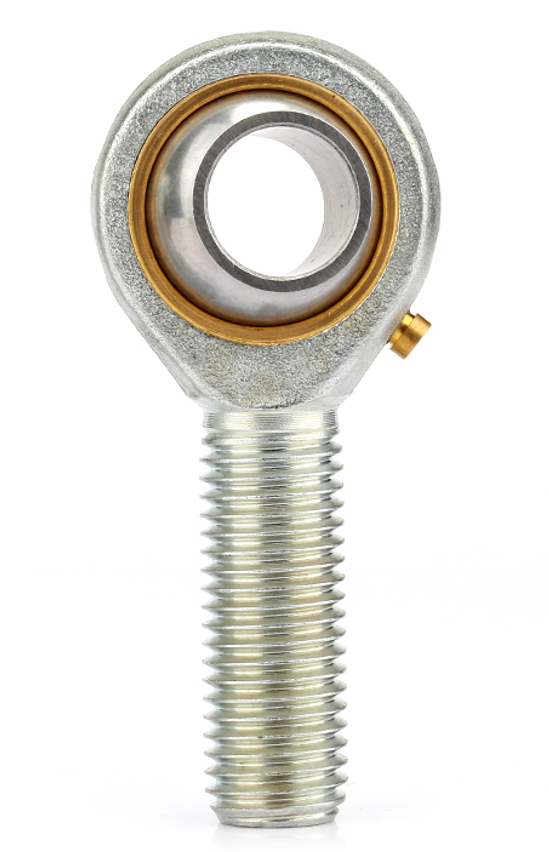

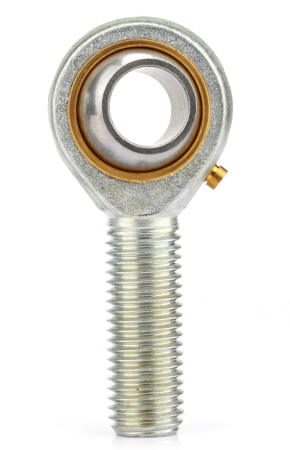

Шарнирный наконечник POS30L TECHNIX — это крупногабаритный обслуживаемый шарнирный узел с наружной левой резьбой, созданный для работы в составе тяжелонагруженных механизмов с качающейся и возвратно-поступательной кинематикой. Массивная стальная поковка корпуса и высокоточный сферический вкладыш гарантируют уверенную передачу экстремальных осевых и радиальных усилий, эффективно гасят ударные импульсы и компенсируют угловые несоосности, защищая гидроцилиндры и рычажные передачи от преждевременного разрушения.
Модель POS30L незаменима в тяжелом машиностроении, карьерной и дорожно-строительной технике, а также в крупных промышленных агрегатах, где требуется сформировать сверхнадежное шарнирное сопряжение с посадочным диаметром 30 мм и левым направлением резьбы. Интегрированная система смазочных каналов обеспечивает долговечность узла даже при непрерывной работе под пиковыми нагрузками и значительными углами отклонения.
Расшифровка артикула
Идентификационный код POS30L содержит исчерпывающие данные о принадлежности к серии, конструктивном исполнении и главных габаритно-присоединительных размерах детали. Грамотная расшифровка маркировки позволяет инженерам без ошибок подбирать совместимые пальцы, штоки и тяги при капитальном ремонте или проектировании новых узлов линейного перемещения.
- POS — серия классических обслуживаемых шарнирных наконечников (rod ends) с наружной резьбой и сферическим скольжением.
- 30 — номинальный внутренний диаметр отверстия (d), составляющий 30 мм, предназначенный для установки массивного пальца или штока.
- L — буквенный индекс, жестко фиксирующий левостороннее направление резьбы на хвостовике.
При закупке запасных частей критически важно учитывать не только посадочный диаметр, но и мелкий шаг резьбы (M30x2, левая), а также строгую необходимость регулярного технического обслуживания узла.
Конструкция и устройство
Изделие POS30L представляет собой мощную сборную конструкцию, включающую усиленный стальной корпус с хвостовиком и прецизионно обработанный сферический вкладыш. Плотная подгонка рабочих поверхностей гарантирует равномерное распределение колоссальных механических напряжений по всей площади контакта. Обслуживаемый формат детали подразумевает наличие внутренних каналов для принудительной подачи пластичной смазки, что является обязательным условием для предотвращения абразивного износа и заклинивания при тяжелых условиях эксплуатации.
- Массивный стальной корпус с хвостовиком, имеющим наружную левую резьбу M30x2 для монтажа на тягу или шток.
- Сферический вкладыш, обеспечивающий свободное качение в нескольких плоскостях и нивелирование осевых смещений.
- Посадочное отверстие диаметром d = 30 мм для установки штатного пальца.
- Наличие фиксирующей гайки для жесткого и надежного закрепления соединения.
- Обслуживаемый формат, предполагающий систематическое обновление смазочного слоя под давлением.
Размерный ряд серии POS-L
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-L. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе тяжелой шарнирной пары наконечник POS30L принимает на себя колоссальные осевые и радиальные векторы силы, параллельно компенсируя угловые отклонения связанных деталей. Усиленный стальной корпус и сферический вкладыш адаптированы для функционирования в условиях экстремальных циклических нагрузок, а система смазки способствует сохранению низкого коэффициента трения и увеличению межсервисных интервалов.
- Внутренний диаметр d: 30 мм.
- Ширина корпуса d2: 70 мм.
- Высота корпуса шарнирной части C1: 25 мм.
- Диаметр прилегающей площадки на шарнире d1: 34,8 мм.
- Ширина B: 37 мм.
- Длина корпуса l4: 145 мм.
- Длина резьбовой части l1: 66 мм.
- Резьба G: M30x2 (левая).
- Тип: обслуживаемый.
- Грузоподъемность динамическая C: 62,3 кН.
- Грузоподъемность статическая C0: 92,2 кН.
- Допустимый угол поворота: до 17°.
- Вес: 1,07 кг.
- Рекомендуемые условия эксплуатации: систематическое смазывание зон трения под давлением, предотвращение попадания абразива, соблюдение температурных режимов, строгий контроль момента затяжки резьбового соединения.
Применяемость
Наконечник POS30L находит широкое применение в крупноузловых агрегатах, где требуется нивелировать угловые смещения и транслировать экстремально высокие усилия при качающемся или возвратно-поступательном характере перемещений. Диаметр 30 мм и специфическая левая резьба делают его востребованным решением для тяжелой специализированной техники и стационарных установок.
- Крупногабаритные штоки гидро- и пневмоцилиндров в карьерной, строительной и дорожной технике.
- Тяговые и рулевые механизмы с левосторонней резьбой в тяжелых прицепах и спецтехнике.
- Приводные рычаги и кривошипные механизмы в тяжелых кузнечных прессах и станочном оборудовании.
- Системы позиционирования и регулировки на крупных конвейерных и автоматизированных линиях.
- Любые сочленения с переменным углом наклона, требующие сверхпрочного и долговечного шарнира с наружной левой резьбой.
Аналоги
По своим габаритам и функционалу шарнирный наконечник POS30L полностью соответствует международным стандартам для изделий с наружной резьбой, левым направлением и посадочным диаметром 30 мм. Он может служить полноценной заменой продукции ведущих мировых производителей при условии совпадения геометрических и силовых параметров.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо проверить соответствие шага и направления резьбы (M30x2, левая). Тяга вкручивается до нужной отметки и контрится гайкой. Важно исключить перекосы и обеспечить строгую соосность передачи усилия, используя динамометрический ключ для контроля затяжки.
Частота внесения пластичной смазки напрямую зависит от режима работы, амплитуды качания и степени загрязнения среды. В тяжелых условиях эксплуатации (карьеры, пыль, влага) интервалы между смазыванием рекомендуется сокращать до минимума.
Основными индикаторами износа являются появление свободного люфта, глухие металлические стуки при работе, заклинивание или визуальные дефекты сферической поверхности. При выявлении таких признаков деталь подлежит немедленной замене во избежание аварии.
Эксплуатация обслуживаемых шарниров всухую строго запрещена: это приводит к катастрофическому абразивному износу вкладыша и заклиниванию узла под нагрузкой. Для условий, где смазка невозможна, необходимо выбирать необслуживаемые аналоги.
Индекс «L» означает левое направление резьбы хвостовика. Это конструктивное требование для механизмов, где стандартная правая резьба может самопроизвольно раскручиваться под действием специфических динамических нагрузок или вращения.
Техническая информация (.pdf)
Шарнирные наконечники серии POS...
621,5 кб
Общая информация
Серия
POS-L
Тип
обслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
1.07
Габариты
Внутренний диаметр d, мм
30
Ширина B, мм
37
Технические параметры
Высота шарнира B, мм
37
Ширина корпуса d2, мм
70
Высота корпуса шарнирной части C1, мм
25
Диаметр прилегающей площадки на шарнире d1, мм
34,8
Резьба G
M30x2
Фаска на шарнире r1s min, мм
0,6
Длина корпуса l4, мм
145
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
110
Общая высота l2, мм
145
Высота оси вала h, мм
110
Длина резьбовой части l1, мм
66
Грузоподъемность динамическая C, KN
62,3
Грузоподъемность статическая C0, KN
92,2
Допустимый угол поворота a1
10
Допустимый угол поворота a2
17
