Артикул:
POS8CLTECHNIX
Характеристики
Серия
—
POS-LC
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
22
Все характеристики
Аналоги
Аналог SKF:
SALKB8F
Аналог INA:
GAKFL8PW
192 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Шарнирный наконечник POS8CLTECHNIX — компактный радиальный шарнир необслуживаемой конструкции, выполненный с левосторонней наружной резьбой. Изделие ориентировано на работу в узлах с небольшими габаритными ограничениями, где требуется передача осевых и радиальных усилий при качающемся либо возвратно-поворотном движении. Стальной корпус и прецизионный сферический вкладыш, дополненный антифрикционным покрытием, обеспечивают плавное качение и эффективное поглощение угловых несоосностей, защищая сопряженные детали от преждевременного износа.
Модель POS8CL применяется в компактных гидравлических и пневматических приводах, малых рычажных системах, измерительных и дозирующих механизмах, а также в легкой мобильной и промышленной технике. Посадочный диаметр 8 мм и необслуживаемое исполнение делают этот наконечник оптимальным выбором для узлов, где важен минимальный вес, ограниченное монтажное пространство и отсутствие возможности регулярного сервиса.
Расшифровка артикула
Код POS8CL включает ключевые параметры, позволяющие однозначно идентифицировать шарнирный наконечник: серию, конструктивные особенности, посадочный размер и ориентацию резьбы. Такая структура маркировки ускоряет поиск замены и подбор сопрягаемых элементов на этапе проектирования или восстановления механизма.
- POS — серия радиальных шарнирных наконечников с наружной резьбой.
- 8 — номинальный внутренний диаметр (d), мм, под палец или шток.
- C — специфика материалов корпуса и вкладыша.
- L — левостороннее направление резьбы.
При заказе следует обращать внимание на диаметр пальца, левую ориентацию резьбы, а также на необслуживаемый тип исполнения, не предполагающий подачи консистентной смазки в процессе эксплуатации.
Конструкция и устройство

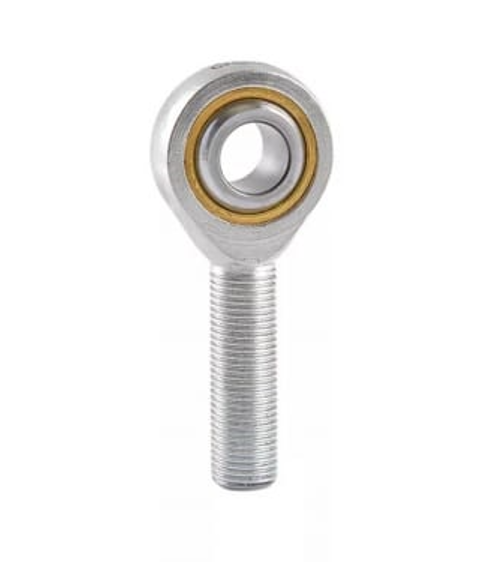

Наконечник POS8CL представляет собой миниатюрный узел, состоящий из компактного стального корпуса с хвостовиком, на котором выполнена левосторонняя наружная резьба, и точно подогнанного сферического вкладыша. Внутренняя поверхность вкладыша обработана антифрикционным составом, что обеспечивает стабильное качение без необходимости подачи внешней смазки. Закрытая конструкция без масленок надежно изолирует пару трения от пыли, грязи и абразивных частиц, что особенно важно при монтаже в стесненных условиях.
- Компактный стальной корпус с хвостовиком и левой наружной резьбой для вкручивания в проушину или корпус механизма.
- Сферический вкладыш с антифрикционным покрытием, обеспечивающий свободное качение в нескольких плоскостях и компенсацию угловых перекосов.
- Внутренний диаметр d = 8 мм для установки пальца или штока соответствующего сечения.
- Наружная резьба M8x1,25 (левая) для надежного крепления.
- Необслуживаемый формат, исключающий потребность в периодическом смазывании на протяжении всего ресурса.
Размерный ряд серии POS-LC
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-LC. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе шарнирного узла наконечник POS8CL воспринимает осевые и радиальные нагрузки, одновременно компенсируя угловые отклонения сопряженных деталей. Компактные габариты и малый вес (всего 32 грамма) делают его удобным для интеграции в легкие механизмы, а антифрикционное покрытие вкладыша обеспечивает стабильную работу без подачи внешней смазки даже при циклических нагрузках.
- Внутренний диаметр d: 8 мм.
- Ширина корпуса d2: 22 мм.
- Высота корпуса шарнирной части C1: 9 мм.
- Диаметр прилегающей площадки на шарнире d1: 10.4 мм.
- Ширина B: 12 мм.
- Длина корпуса l4: 53 мм.
- Длина резьбовой части l1: 25 мм.
- Тип: необслуживаемый.
- Грузоподъемность динамическая C: 14 кН.
- Грузоподъемность статическая C0: 7.76 кН.
- Резьба: M8x1,25 (левая, наружная).
- Допустимый угол поворота: 15°.
- Вес: 0.032 кг.
- Рекомендуемые условия эксплуатации: защита от агрессивных химических сред, недопущение перегрева сверх допустимых пределов для антифрикционного покрытия, контроль динамических нагрузок и углов отклонения в пределах нормы.
Применяемость
Шарнирный наконечник POS8CL востребован в компактных механизмах, где требуется компенсация угловых смещений и передача усилий при качающемся или возвратно-поворотном движении. Малый посадочный диаметр 8 мм и левосторонняя наружная резьба делают эту модель универсальным решением для легких узлов мобильной и стационарной техники, особенно там, где доступ для обслуживания затруднен или невозможен.
- Штоки миниатюрных гидро- и пневмоцилиндров в измерительных, дозирующих и позиционирующих системах.
- Тяги и рычаги в легком промышленном оборудовании, станках, упаковочных и фасовочных машинах.
- Узлы регулировки и позиционирования в автоматизированных конвейерных и роботизированных линиях.
- Механизмы навесного оборудования малой сельскохозяйственной и коммунальной техники.
- Компактные шарнирные соединения с переменными углами наклона, где критически важен малый вес и необслуживаемая конструкция с левой наружной резьбой.
Аналоги
По габаритам и функциональному назначению шарнирный наконечник POS8CL относится к стандартным необслуживаемым исполнениям с наружной левой резьбой и посадочным диаметром 8 мм. Он может выступать альтернативой продукции других мировых брендов при полном совпадении присоединительных размеров и нагрузочных характеристик.
Окончательное соответствие рекомендуется сверять по каталогам производителей, обращая внимание на резьбу, габариты и предельные нагрузки.
Часто задаваемые вопросы
Перед монтажом необходимо проверить, чтобы внутренняя резьба посадочного отверстия соответствовала наружной левой резьбе наконечника (M8x1,25). Изделие вкручивается на нужную глубину. Следует исключить перекосы и обеспечить строгую соосность для корректной передачи усилий.
Да, необслуживаемое исполнение с антифрикционным покрытием позволяет использовать наконечник в механизмах с высокой частотой циклов. Однако необходимо контролировать температурный режим и не допускать превышения допустимых динамических нагрузок.
Основными симптомами износа служат появление ощутимого люфта, глухие металлические стуки при работе, тугость или заедание при качании, а также визуальные дефекты корпуса. При их выявлении деталь нужно срочно заменить, чтобы предотвратить разрушение сопряженных механизмов.
Да, изделие изначально спроектировано для работы без внешней смазки за счет антифрикционного слоя на сферическом вкладыше. Главное условие — не допускать попадания абразивной пыли и грязи непосредственно в зону трения.
Наконечник предназначен для работы с пальцами, штоками и тягами, имеющими внутренний диаметр 8 мм. Он широко применяется в миниатюрных гидроцилиндрах, пневмоприводах, рычажных передачах и регулировочных механизмах мобильной и стационарной техники.
Техническая информация (.pdf)
Шарнирные наконечники серии POS...
621,5 кб
Общая информация
Серия
POS-LC
Тип
необслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.032
Габариты
Внутренний диаметр d, мм
8
Ширина B, мм
12
Технические параметры
Высота шарнира B, мм
12
Ширина корпуса d2, мм
22
Высота корпуса шарнирной части C1, мм
9
Диаметр прилегающей площадки на шарнире d1, мм
10.4
Резьба G
M8x1,25
Фаска на шарнире r1s min, мм
0.2
Длина корпуса l4, мм
53
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
42
Глубина резьбы l3, мм
25
Общая высота l2, мм
53
Допустимый угол поворота a, градусы
14
Высота оси вала h, мм
42
Длина резьбовой части l1, мм
25
Грузоподъемность динамическая C, KN
14
Грузоподъемность статическая C0, KN
7.76
Тип резьбы
наружная
Допустимый угол поворота a1
8
Допустимый угол поворота a2
13
