Трапецеидальный винт 10x2 TR правый (диаметр 10 мм, шаг 2 мм) С45 в Санкт-Петербурге

О товаре

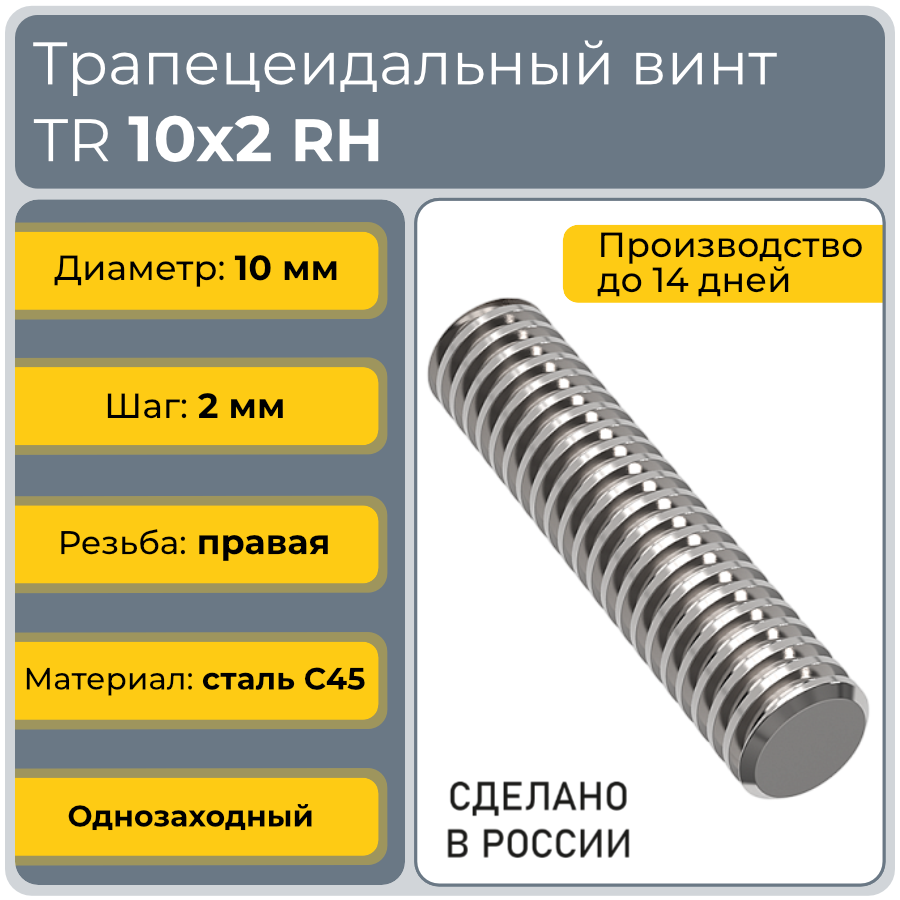

Винт трапецеидальный TR10x2TECHNIXPRO — ходовой винт с резьбой ⌀10×2 мм из стали C45. Преобразует вращение в линейное перемещение в малогабаритных приводах станков и автоматике, обеспечивая надёжную передачу усилия при компактных размерах.

Расшифровка артикула

Обозначение содержит ключевые параметры трапецеидального винта: тип резьбы, диаметр, шаг и исполнение. Корректная расшифровка помогает подобрать совместимую гайку и обеспечить надёжную работу узла.

• TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, профиль 30°.
• 10 — номинальный наружный диаметр винта, мм.
• 2 — шаг резьбы: 2 мм (расстояние между витками).
• TECHNIXPRO — исполнение из стали C45, точность h4/e7, твёрдость HB260-270.

Для левой резьбы в артикул добавляется суффикс LH (пример: TR10x2LHTECHNIXPRO). При заказе указывайте диаметр, шаг и направление резьбы.

Конструкция и устройство

Винт выполнен из конструкционной стали C45 с твёрдостью поверхности HB260-270. Однозаходная трапецеидальная резьба профилем 30° обеспечивает плавный ход, минимальный люфт и повышенную износостойкость при циклических нагрузках.

• Профиль резьбы: трапециевидный, угол 30°, по ГОСТ 24737-81 / DIN 103.
• Материал: сталь C45 (улучшенная), твёрдость HB260-270 для повышенной износостойкости.
• Точность исполнения: класс h4 (винт) / e7 (гайка), прямолинейность ≤0,5 мм/300 мм.
• Направление резьбы: правое (стандарт), для левой — суффикс LH в артикуле.
• Поставка: прутки до 3000 мм, возможна нарезка под размер заказчика.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR, представленных в ассортименте TECHNIX PRO. Текущий товар TR10x2TECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Винт обеспечивает передачу осевого усилия с высоким КПД благодаря профилю резьбы 30° и однозаходному исполнению. Конструкция минимизирует трение в паре с бронзовой или полимерной гайкой, снижая износ и повышая ресурс узла. Класс точности 100 мкм/300 мм подходит для компактных систем с требованиями к повторяемости позиционирования.

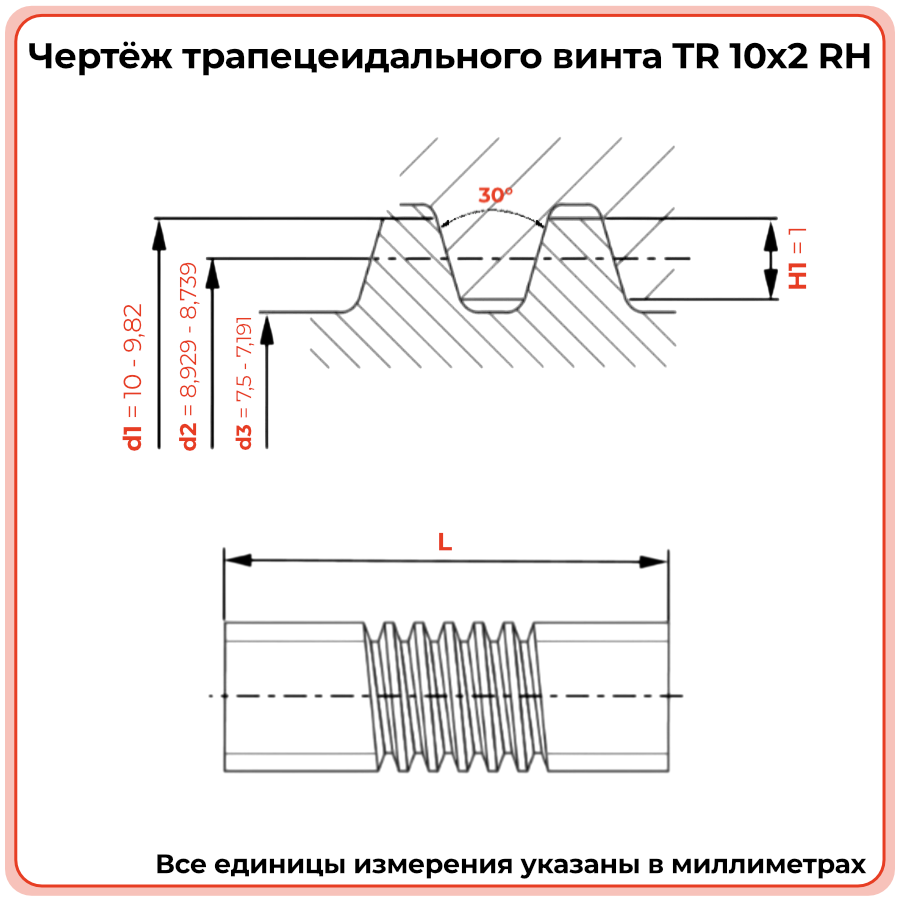

• Диаметр резьбы: 10,0 мм; шаг: 2,0 мм.
• Средний диаметр d₂: 8,739–8,929 мм; внутренний d₃: 7,191–7,5 мм.
• Эффективная высота профиля H₁: 1,0 мм.
• Материал: сталь C45, твёрдость HB260-270.
• Точность резьбы: h4 (винт) / e7 (гайка), класс точности 100 мкм/300 мм.
• Прямолинейность: ≤0,5 мм на 300 мм длины.
• Направление: правое (стандарт).
• Условия эксплуатации: регулярная смазка литиевыми/молибденовыми составами, защита от абразива и влаги, контроль соосности с гайкой.

Применяемость

Винт TR10x2TECHNIXPRO применяется в малогабаритных силовых и подающих механизмах, где важны компактность и точность при умеренных нагрузках. Типичные области — приводы небольших станков с ЧПУ, регулировочные узлы, лабораторное и измерительное оборудование.

• Оси подачи компактных фрезерных и гравировальных станков с ЧПУ.
• Регулировочные механизмы: микропозиционирование, фокусировка, юстировка оптики.
• Лабораторное оборудование: дозаторы, манипуляторы, испытательные стенды.
• Робототехника: исполнительные механизмы малых манипуляторов и захватов.
• Измерительные приборы с прецизионными линейными перемещениями.

Аналоги

По типоразмеру винт TR10x2TECHNIXPRO соответствует распространённым исполнениям трапецеидальных винтов серии TR и имеет прямые аналоги у других производителей. Ниже приведены соответствия по официальной таблице TECHNIX.

Точное соответствие необходимо проверять по каталожным размерам, допускам и материалу. Для левой резьбы в обозначении аналога CONTI используется суффикс L (пример: KTS 10 A L).

Часто задаваемые вопросы

• Как правильно установить винт TR10x2TECHNIXPRO?
  Перед монтажом очистите резьбу от консервационной смазки. Убедитесь в соосности опор и отсутствии перекосов. Навинчивайте гайку плавно, без ударных усилий, контролируя плавность хода. После установки нанесите тонкий слой пластичной смазки (Литол-24, молибденовые составы) на рабочую поверхность резьбы.
• Как определить износ винта и необходимость замены?
  Признаки износа: увеличение осевого люфта, рывки или заедания при перемещении, рост шума, снижение точности позиционирования, видимые задиры профиля резьбы. При появлении этих признаков рекомендуется провести диагностику пары «винт-гайка» и при необходимости заменить оба элемента.
• Можно ли использовать винт TECHNIX PRO с гайкой другого бренда?
  Да, при условии полного совпадения типоразмера (диаметр 10 мм, шаг 2 мм, профиль по DIN 103 / ГОСТ 24737-81) и направления резьбы. Перед установкой проверьте посадочные размеры, допуски и материал гайки — оптимально использовать пары сталь-бронза или сталь-капролон.
• Чем отличается правая резьба от левой в артикуле TECHNIX PRO?
  Правая резьба (стандарт, без суффикса) затягивается по часовой стрелке, левая (обозначение LH) — против часовой. Левая резьба применяется в зеркальных осях и синхронных приводах. Механические характеристики у версий с правой и левой резьбой идентичны.
