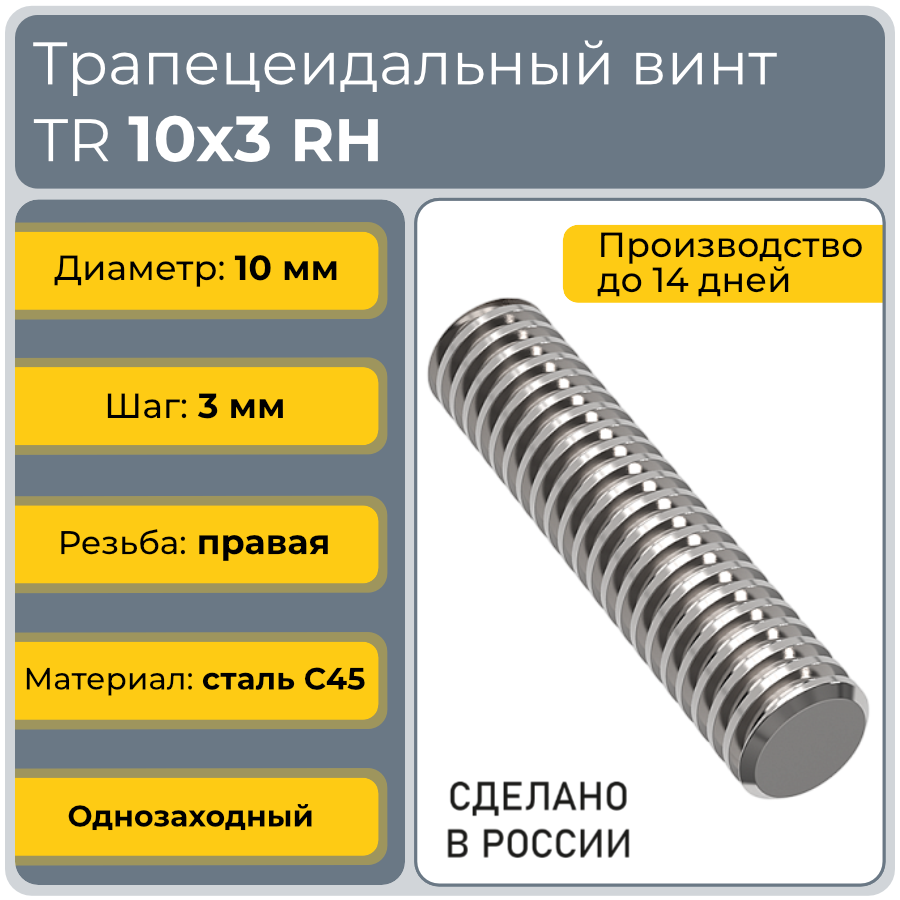

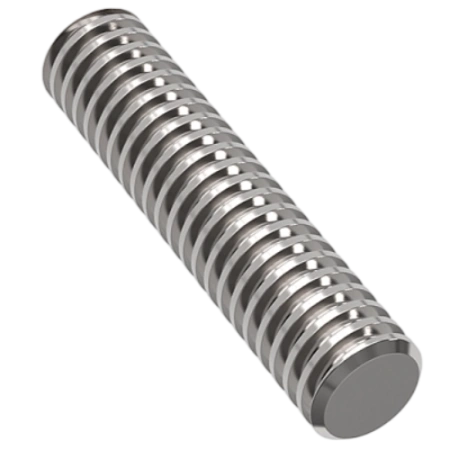

Трапецеидальный винт 10x3 TR правый (диаметр 10 мм, шаг 3 мм) С45 в Санкт-Петербурге

О товаре

Винт трапецеидальный TR10x3TECHNIXPRO — ходовой винт с резьбой ⌀10×3 мм из стали C45. Обеспечивает ускоренное линейное перемещение в компактных приводах, где важны скорость подачи при сохранении точности позиционирования.

Расшифровка артикула

Обозначение содержит ключевые параметры трапецеидального винта: тип профиля, диаметр, шаг и исполнение. Корректная расшифровка помогает подобрать совместимую гайку и обеспечить стабильную работу узла.

• TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, профиль 30°.
• 10 — номинальный наружный диаметр винта, мм.
• 3 — шаг резьбы: 3 мм (увеличенная подача за один оборот).
• TECHNIXPRO — исполнение из стали C45, точность h4/e7, твёрдость поверхности HB260-270.

Для левой резьбы в артикул добавляется суффикс LH (пример: TR10x3LHTECHNIXPRO). При заказе указывайте диаметр, шаг и направление вращения привода.

Конструкция и устройство

Винт изготовлен из конструкционной стали C45 с поверхностной твёрдостью HB260-270. Однозаходная трапецеидальная резьба с шагом 3 мм обеспечивает баланс между скоростью перемещения и несущей способностью, что актуально для динамичных циклов работы оборудования.

• Профиль резьбы: трапециевидный, угол 30°, соответствует ГОСТ 24737-81 / DIN 103.
• Материал: сталь C45 (улучшенная), повышенная износостойкость за счёт термообработки.
• Точность исполнения: класс h4 (винт) / e7 (гайка), прямолинейность контролируется на 300 мм.
• Направление резьбы: правое (стандартное), для обратного вращения — версия с суффиксом LH.
• Поставка: прутки длиной до 3000 мм, возможна механическая обработка под размер заказчика.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR, представленных в ассортименте TECHNIX PRO. Текущий товар TR10x3TECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Винт с шагом 3 мм обеспечивает ускоренную подачу каретки без увеличения частоты вращения двигателя. Профиль резьбы 30° и однозаходное исполнение минимизируют трение в паре с бронзовой или полимерной гайкой, повышая КПД передачи и ресурс узла. Класс точности 100 мкм/300 мм подходит для систем с требованиями к повторяемости позиционирования.

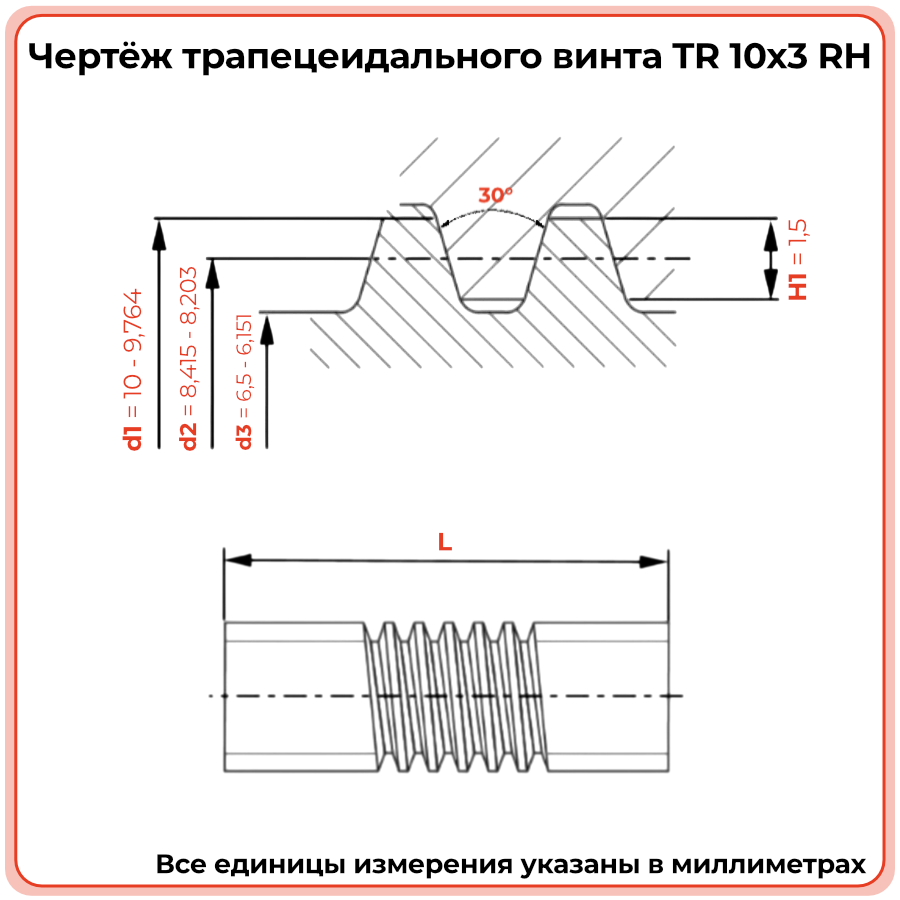

• Диаметр резьбы: 10,0 мм; шаг: 3,0 мм.
• Средний диаметр d₂: ~8,5 мм; внутренний d₃: ~7,0 мм.
• Эффективная высота профиля H₁: 1,5 мм.
• Материал: сталь C45, твёрдость поверхности HB260-270.
• Точность резьбы: h4 (винт) / e7 (гайка), класс точности 100 мкм/300 мм.
• Прямолинейность: контролируется на длине 300 мм.
• Направление: правое (стандартное).
• Условия эксплуатации: регулярная смазка литиевыми/молибденовыми составами, защита от абразивной пыли и влаги, контроль соосности с гайкой.

Применяемость

Винт TR10x3TECHNIXPRO оптимален для механизмов, где требуется баланс между скоростью перемещения и точностью. Увеличенный шаг 3 мм сокращает время цикла позиционирования, что актуально для динамичных производственных процессов и оборудования с частыми реверсами.

• Компактные фрезерные и гравировальные станки с ЧПУ, где важна скорость подачи.
• Автоматические дозаторы и диспенсеры с циклическим перемещением.
• Регулировочные узлы лабораторного и измерительного оборудования.
• Малые роботизированные ячейки и манипуляторы с линейными осями.
• Упаковочные и сортировочные линии с приводом на трапецеидальной передаче.

Аналоги

По типоразмеру винт TR10x3TECHNIXPRO соответствует распространённым исполнениям трапецеидальных винтов серии TR и имеет прямые аналоги у других производителей. Ниже приведены соответствия по стандартным таблицам совместимости.

Точное соответствие необходимо проверять по каталожным размерам, допускам и материалу. Для левой резьбы в обозначении аналога CONTI используется суффикс L (пример: KTS 10 A L).

Часто задаваемые вопросы

• Как правильно установить винт TR10x3TECHNIXPRO?
  Перед монтажом очистите резьбу от консервационной смазки. Убедитесь в соосности опор и отсутствии перекосов. Навинчивайте гайку плавно, без ударных усилий, контролируя плавность хода. После установки нанесите тонкий слой пластичной смазки (Литол-24, молибденовые составы) на рабочую поверхность резьбы.
• Как определить износ винта и необходимость замены?
  Признаки износа: увеличение осевого люфта, рывки или заедания при перемещении, рост шума, снижение точности позиционирования, видимые задиры профиля резьбы. При появлении этих признаков рекомендуется провести диагностику пары «винт-гайка» и при необходимости заменить оба элемента.
• Можно ли использовать винт TECHNIX PRO с гайкой другого бренда?
  Да, при условии полного совпадения типоразмера (диаметр 10 мм, шаг 3 мм, профиль по DIN 103 / ГОСТ 24737-81) и направления резьбы. Перед установкой проверьте посадочные размеры, допуски и материал гайки — оптимально использовать пары сталь-бронза или сталь-капролон.
• В чём преимущество шага 3 мм перед 2 мм для винта ⌀10 мм?
  Увеличенный шаг обеспечивает на 50% большую линейную подачу за один оборот, что сокращает время позиционирования. При этом сохраняется достаточная несущая способность для большинства компактных приводов. Выбор между 2 мм и 3 мм зависит от требуемого баланса «скорость / точность» в вашем оборудовании.
