Трапецеидальный винт 12x3 TR правый (диаметр 12 мм, шаг 3 мм) С45 в Санкт-Петербурге

О товаре

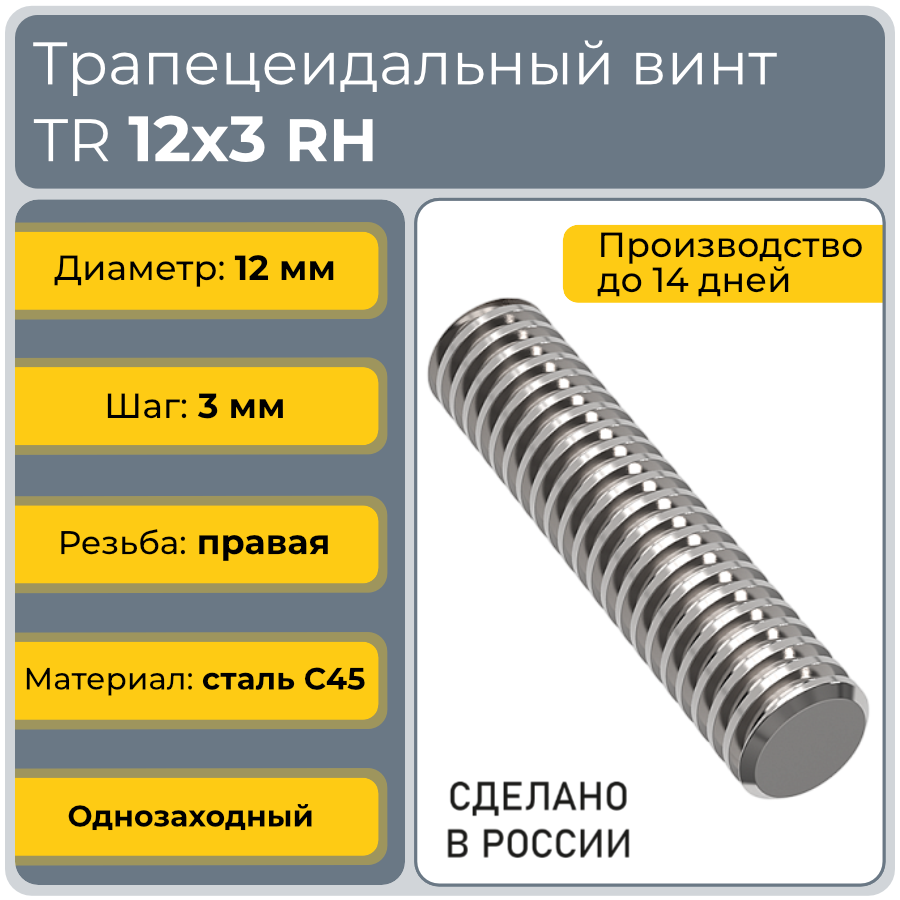

Винт трапецеидальный TR12x3TECHNIXPRO — ходовой винт с правой резьбой ⌀12×3 мм из стали C45. Обеспечивает точное линейное перемещение в приводах станков и автоматизированных системах, где важны надёжность передачи усилия и стабильность позиционирования.

Расшифровка артикула

Обозначение содержит ключевые параметры винта: тип профиля, диаметр, шаг и исполнение. Корректная расшифровка помогает подобрать совместимую гайку и избежать ошибок при заказе.

• TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, профиль 30°.
• 12 — номинальный наружный диаметр винта, мм.
• 3 — шаг резьбы: 3 мм (линейное перемещение за один оборот).
• TECHNIXPRO — исполнение из стали C45, точность h4/e7, твёрдость поверхности HB260-270.

Для левой резьбы в артикул добавляется суффикс LH (пример: TR12x3LHTECHNIXPRO). При заказе указывайте диаметр, шаг и направление вращения привода.

Конструкция и устройство

Винт изготовлен из конструкционной стали C45 с поверхностной твёрдостью HB260-270. Однозаходная правая резьба с шагом 3 мм и профилем 30° обеспечивает стабильное зацепление с гайкой, минимизируя осевой люфт и износ при циклических нагрузках.

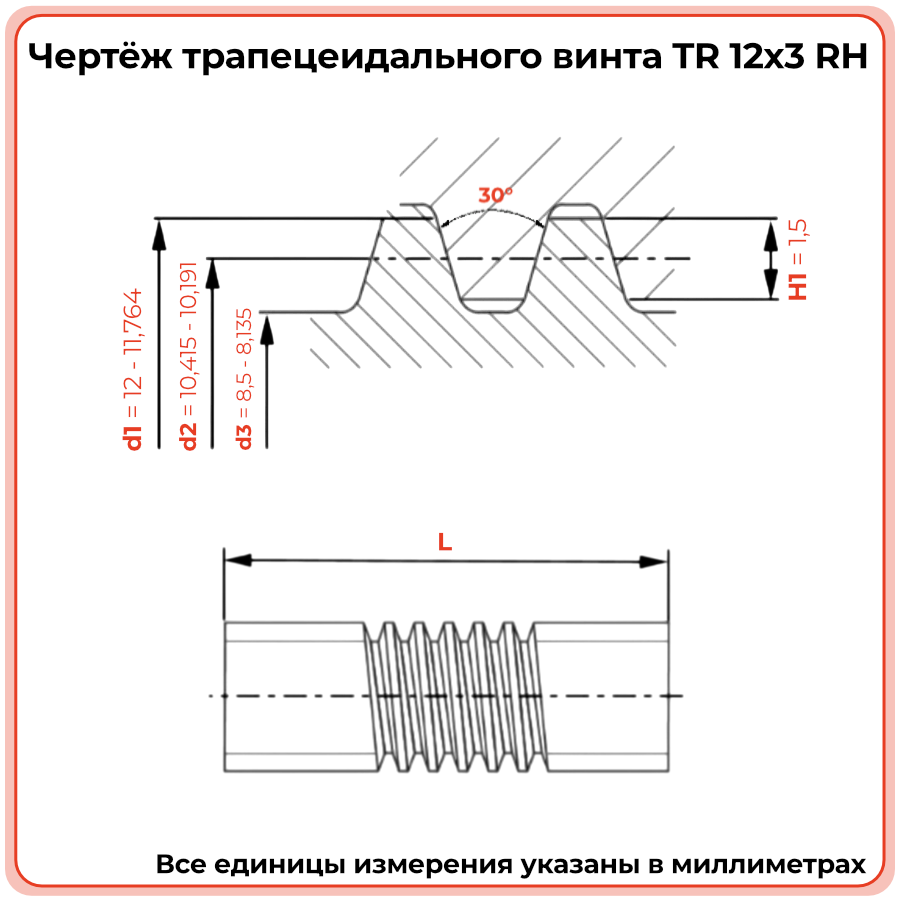

• Профиль резьбы: трапециевидный, угол 30°, соответствует ГОСТ 24737-81 / DIN 103.
• Материал: сталь C45 (улучшенная), повышенная износостойкость за счёт термообработки.
• Точность исполнения: класс h4 (винт) / e7 (гайка), прямолинейность ≤0,4 мм на 300 мм.
• Направление резьбы: правое (стандартное) — затяжка по часовой стрелке.
• Поставка: прутки длиной до 3000 мм, возможна механическая обработка под размер заказчика.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR, представленных в ассортименте TECHNIX PRO. Текущий товар TR12x3TECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Винт преобразует вращение привода в линейное перемещение с кинематикой: шаг 3 мм даёт подачу 3 мм/об. При 2500 об/мин скорость каретки достигает 7500 мм/мин. Рекомендуется ограничивать рабочие обороты до 70% от критической частоты, исключая радиальные нагрузки. Узел работает при –20…+80 °C, требует смазки каждые 200–300 часов и защиты от абразива. Точность сохраняется при строгой соосности опор и соблюдении регламента обслуживания.

• Кинематика: шаг 3 мм; линейная скорость пропорциональна частоте вращения.
• Допустимые нагрузки: только осевые; радиальные усилия компенсируются опорами.
• Рабочая температура: от –20 до +80 °C.
• Регламент обслуживания: смазка пластичными составами каждые 200–300 часов.
• Требования к монтажу: соосность опор, компенсирующие муфты, защита от стружки и пыли.

Применяемость

Винт TR12x3TECHNIXPRO с правой резьбой применяется в стандартных приводах линейного перемещения, где требуется баланс между скоростью подачи и точностью позиционирования. Типичные области — оси небольших станков с ЧПУ, регулировочные механизмы, автоматизированные линии с циклическим перемещением.

• Оси подачи компактных фрезерных, гравировальных и сверлильных станков с ЧПУ.
• Регулировочные узлы: микропозиционирование, юстировка, фокусировка оптики.
• Автоматические дозаторы, диспенсеры и упаковочные модули.
• Лабораторное и измерительное оборудование с прецизионными перемещениями.
• Малые роботизированные ячейки и манипуляторы с линейными осями.

Аналоги

По типоразмеру винт TR12x3TECHNIXPRO соответствует распространённым исполнениям трапецеидальных винтов серии TR и имеет прямые аналоги у других производителей. Ниже приведены соответствия по стандартным таблицам совместимости.

Точное соответствие необходимо проверять по каталожным размерам, допускам и материалу. Для левой резьбы в обозначении аналога CONTI используется суффикс L (пример: KTS 12 A L).

Часто задаваемые вопросы

• Как правильно установить винт TR12x3TECHNIXPRO?
  Перед монтажом очистите резьбу от консервационной смазки. Убедитесь в соосности опор и отсутствии перекосов. Навинчивайте гайку плавно, вращая по часовой стрелке, без ударных усилий. После установки нанесите тонкий слой пластичной смазки (Литол-24, молибденовые составы) на рабочую поверхность резьбы.
• Как определить износ винта и необходимость замены?
  Признаки износа: увеличение осевого люфта, рывки или заедания при перемещении, рост шума, снижение точности позиционирования, видимые задиры профиля резьбы. При появлении этих признаков рекомендуется провести диагностику пары «винт-гайка» и при необходимости заменить оба элемента.
• Можно ли использовать винт TECHNIX PRO с гайкой другого бренда?
  Да, при условии полного совпадения типоразмера (диаметр 12 мм, шаг 3 мм, профиль по DIN 103 / ГОСТ 24737-81) и направления резьбы. Перед установкой проверьте посадочные размеры, допуски и материал гайки — оптимально использовать пары сталь-бронза или сталь-капролон.
• Как отличить правую резьбу от левой при визуальном осмотре?
  Направьте винт вертикально резьбой вверх: если витки поднимаются слева направо — резьба правая (стандарт), если справа налево — левая (LH). Также можно проверить маркировку в артикуле: суффикс LH указывает на левое направление.
