Трапецеидальный винт 14x3 TR левый (диаметр 14 мм, шаг 3 мм) С45 в Санкт-Петербурге

О товаре

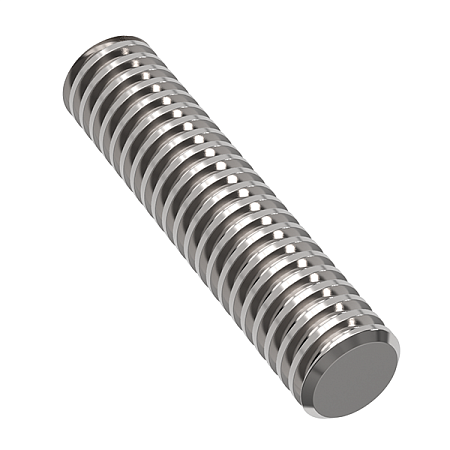

Винт трапецеидальный TR14x3LHTECHNIXPRO — ходовой винт с левой резьбой ⌀14×3 мм из стали C45. Предназначен для зеркальных осей и синхронных приводов, где требуется обратное направление вращения для согласованного перемещения узлов оборудования.

Расшифровка артикула

Обозначение содержит ключевые параметры винта с левой резьбой: тип профиля, диаметр, шаг и направление вращения. Корректная расшифровка помогает избежать ошибок при подборе совместимой гайки и настройке привода.

• TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, профиль 30°.
• 14 — номинальный наружный диаметр винта, мм.
• 3 — шаг резьбы: 3 мм (линейное перемещение за один оборот).
• LH — левое направление резьбы (затяжка против часовой стрелки).
• TECHNIXPRO — исполнение из стали C45, точность h4/e7, твёрдость поверхности HB260-270.

При заказе обязательно указывайте направление резьбы: для правого вращения — версия без суффикса, для левого — с маркировкой LH.

Конструкция и устройство

Винт изготовлен из конструкционной стали C45 с поверхностной твёрдостью HB260-270. Однозаходная левая резьба с шагом 3 мм и профилем 30° обеспечивает стабильное зацепление с гайкой, минимизируя осевой люфт и износ при реверсивных нагрузках.

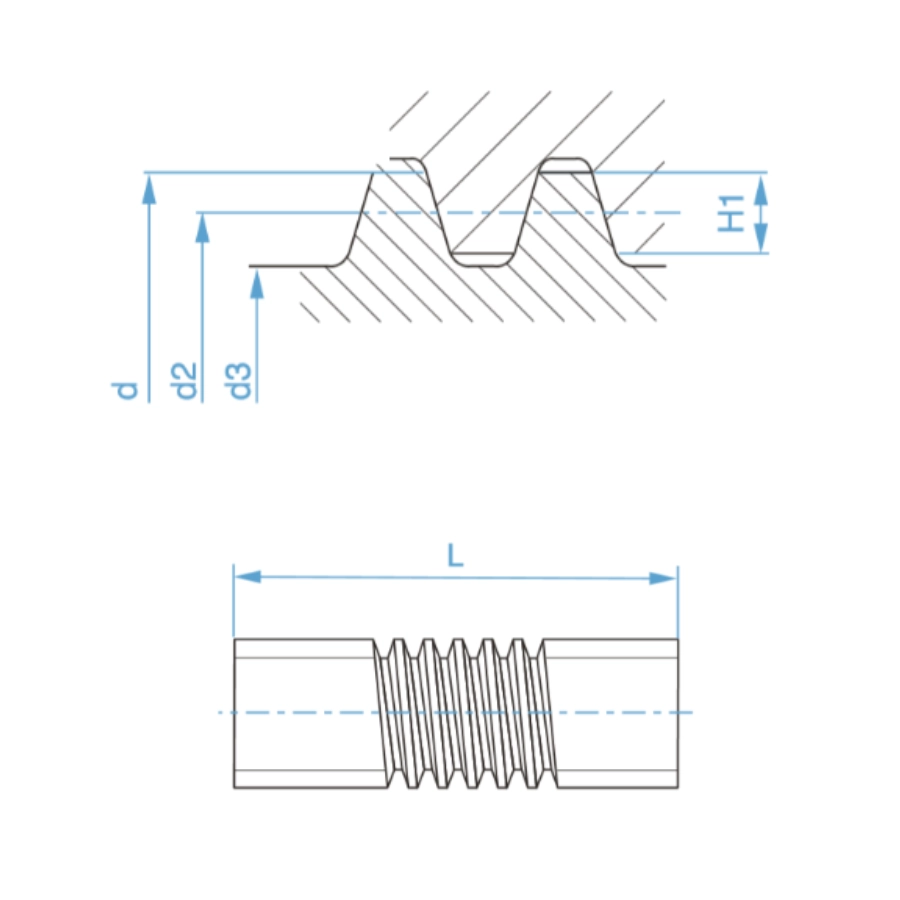

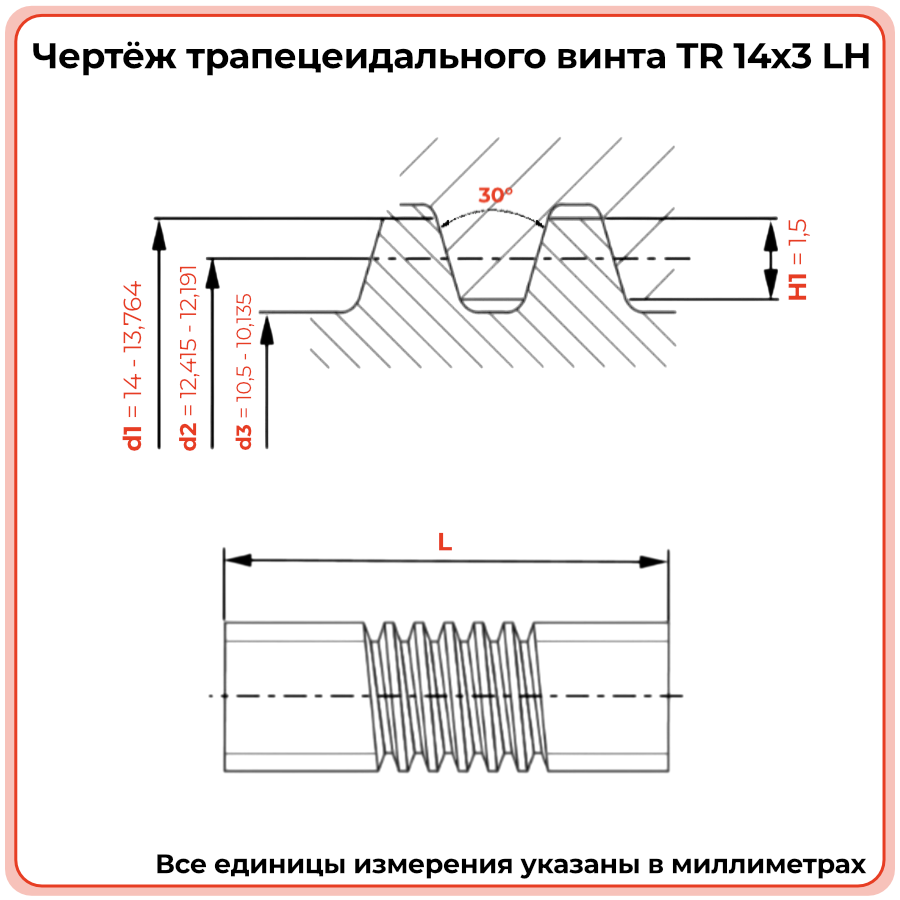

• Профиль резьбы: трапециевидный, угол 30°, соответствует ГОСТ 24737-81 / DIN 103.
• Материал: сталь C45 (улучшенная), повышенная износостойкость за счёт термообработки.
• Точность исполнения: класс h4 (винт) / e7 (гайка), прямолинейность ≤0,4 мм на 300 мм.
• Направление резьбы: левое (LH) — затяжка против часовой стрелки, раскрутка — по часовой.
• Поставка: прутки длиной до 3000 мм, возможна механическая обработка под размер заказчика.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR, представленных в ассортименте TECHNIX PRO. Текущий товар TR14x3LHTECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Винт преобразует вращение привода в линейное перемещение с кинематикой: шаг 3 мм даёт подачу 3 мм/об. При 2500 об/мин скорость каретки достигает 7500 мм/мин. Рекомендуется ограничивать рабочие обороты до 70% от критической частоты, исключая радиальные нагрузки. Узел работает при –20…+80 °C, требует смазки каждые 200–300 часов и защиты от абразива. Точность сохраняется при строгой соосности опор и соблюдении регламента обслуживания.

• Кинематика: шаг 3 мм; линейная скорость пропорциональна частоте вращения.
• Допустимые нагрузки: только осевые; радиальные усилия компенсируются опорами.
• Рабочая температура: от –20 до +80 °C.
• Регламент обслуживания: смазка пластичными составами каждые 200–300 часов.
• Требования к монтажу: соосность опор, компенсирующие муфты, защита от стружки и пыли.

Применяемость

Винт TR14x3LHTECHNIXPRO с левой резьбой применяется в зеркальных осях, синхронных приводах и механизмах с встречным вращением. Типичные области — двухсторонние подачи станков, подъёмные системы с балансировкой, роботизированные ячейки с противофазным перемещением.

• Зеркальные оси фрезерных и токарных станков с ЧПУ для синхронизации перемещений.
• Подъёмные механизмы с балансировкой: домкраты, регулируемые платформы.
• Робототехника: манипуляторы с встречным вращением приводов.
• Специализированное оборудование с реверсивными нагрузками и двухсторонней подачей.
• Испытательные стенды и измерительные комплексы с прецизионным позиционированием.

Аналоги

По типоразмеру винт TR14x3LHTECHNIXPRO соответствует распространённым исполнениям трапецеидальных винтов с левой резьбой и имеет прямые аналоги у других производителей. Ниже приведены соответствия по стандартным таблицам совместимости.

Точное соответствие необходимо проверять по каталожным размерам, допускам и материалу. Для правой резьбы в обозначении аналога CONTI используется суффикс R (пример: KTS 14 A R).

Часто задаваемые вопросы

• Как правильно установить винт с левой резьбой TR14x3LHTECHNIXPRO?
  Перед монтажом очистите резьбу от консервационной смазки. Убедитесь, что гайка также имеет левую резьбу (маркировка LH). Навинчивайте гайку плавно, вращая против часовой стрелки, без ударных усилий. После установки нанесите тонкий слой пластичной смазки (Литол-24, молибденовые составы) на рабочую поверхность резьбы.
• Как определить износ винта и необходимость замены?
  Признаки износа: увеличение осевого люфта, рывки или заедания при перемещении, рост шума, снижение точности позиционирования, видимые задиры профиля резьбы. При появлении этих признаков рекомендуется провести диагностику пары «винт-гайка» и при необходимости заменить оба элемента.
• Можно ли использовать винт с левой резьбой TECHNIX PRO с гайкой другого бренда?
  Да, при условии полного совпадения типоразмера (диаметр 14 мм, шаг 3 мм, профиль по DIN 103 / ГОСТ 24737-81) и направления резьбы (левое). Перед установкой проверьте посадочные размеры, допуски и материал гайки — оптимально использовать пары сталь-бронза или сталь-капролон.
• В чём отличие левой резьбы от правой и когда она применяется?
  Левая резьба (LH) затягивается против часовой стрелки, правая — по часовой. Левая резьба применяется в зеркальных осях, синхронных приводах и механизмах, где требуется противоположное направление вращения для предотвращения самопроизвольного раскручивания или обеспечения встречного перемещения узлов.
