Трапецеидальный винт 20x4 TR правый (диаметр 20 мм, шаг 4 мм) С45 в Санкт-Петербурге

О товаре

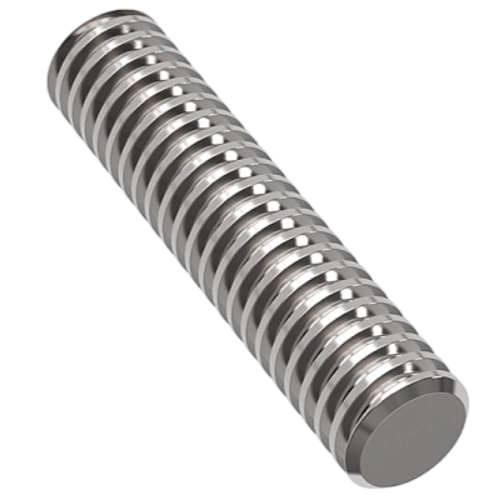

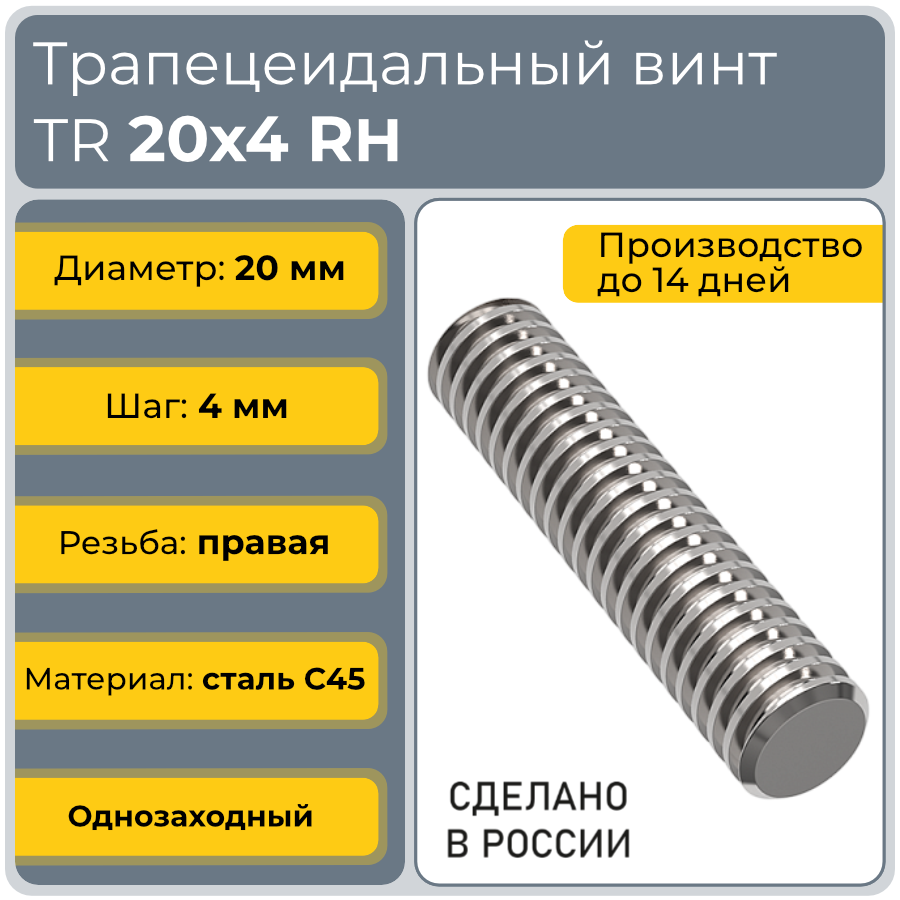

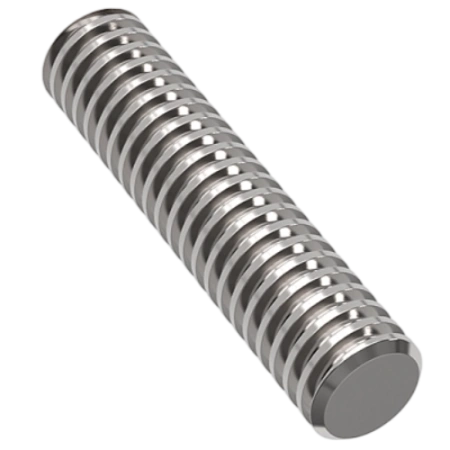

Винт трапецеидальный TR20x4TECHNIXPRO — ходовой винт с правой однозаходной резьбой диаметром 20 мм и шагом 4 мм из стали С45. Обеспечивает стабильное линейное перемещение в приводах промышленного оборудования, подъёмных механизмах и автоматизированных узлах с высокими осевыми нагрузками.

Расшифровка артикула

Маркировка TR20x4TECHNIXPRO кодирует ключевые геометрические параметры ходовой пары. Корректная расшифровка упрощает подбор совместимых гаек и исключает ошибки при комплектации узлов линейного перемещения.

• TR — трапецеидальный профиль резьбы по ГОСТ 24737-81 (угол 30°).
• 20 — номинальный наружный диаметр: 20 мм.
• 4 — шаг резьбы: 4 мм, однозаходное исполнение.
• Правое направление — стандартное завинчивание по часовой стрелке.
• TECHNIXPRO — промышленное исполнение из стали С45 с твёрдостью HB260-270.

Полное обозначение: TR20x4TECHNIXPRO. Для левой резьбы используется артикул с суффиксом LH: TR20x4LHTECHNIXPRO.

Конструкция и устройство

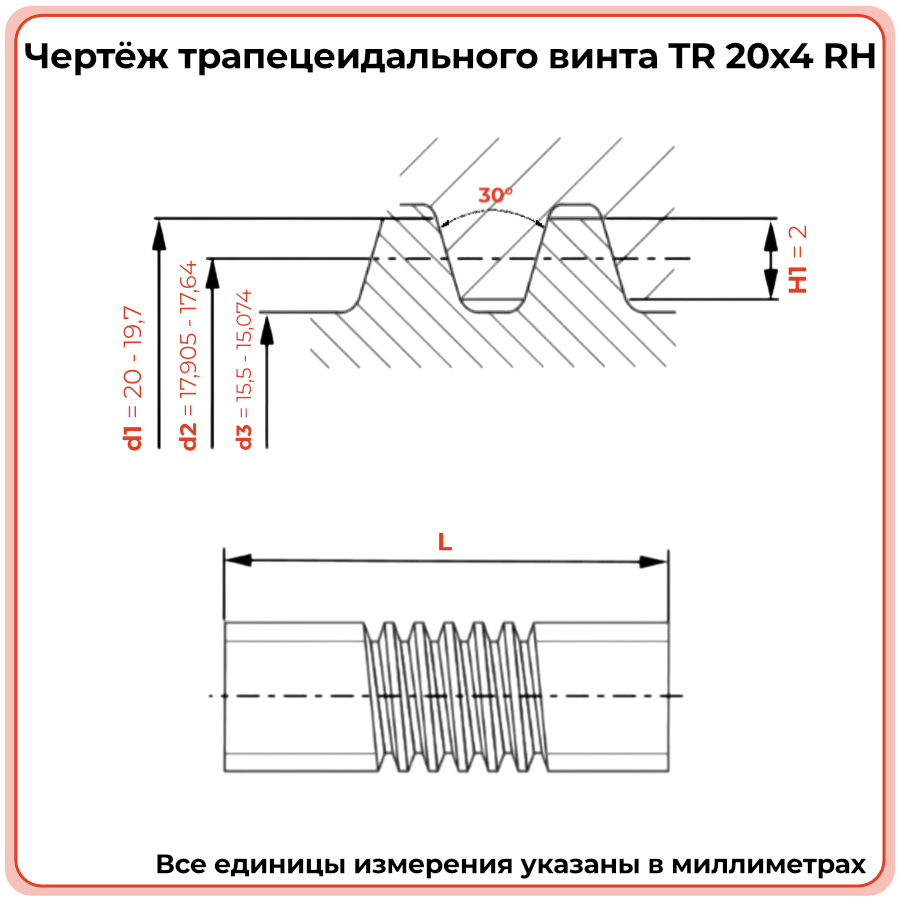

Винт изготовлен из конструкционной стали С45 с поверхностной закалкой до HB260-270. Трапецеидальный профиль с углом 30° нарезан с классом точности h4/e7, обеспечивая плотное зацепление с гайкой и минимальный радиальный люфт. Эффективная высота резьбы H1 равна 2 мм, что гарантирует равномерное распределение контактных напряжений по виткам.

• Материал: сталь С45 с улучшенными прочностными свойствами.
• Профиль: трапецеидальный, угол 30°, стандарт ГОСТ 24737-81.
• Однозаходная геометрия: оптимальный баланс скорости и точности хода.
• Допуски: наружный диаметр 19,7–20,0 мм, средний 17,64–17,905 мм, внутренний 15,074–15,5 мм.
• Прямолинейность: не более 100 мкм на каждые 300 мм длины винта.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX. Текущий товар TR20x4TECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Трапецеидальный винт TR20x4TECHNIXPRO обеспечивает линейное перемещение 4 мм за один оборот, что оптимально для приводов с умеренной скоростью и повышенной нагрузкой. КПД ходовой пары достигает 30–40% при регламентированной смазке, а допустимая осевая нагрузка составляет до 20 кН. Закалка до HB260-270 гарантирует стабильность зацепления при циклических режимах и сохраняет геометрические параметры узла в течение всего срока службы.

• Линейная скорость: до 1,2 м/мин при 300 об/мин (рекомендуемый режим).
• Допускаемая осевая нагрузка: до 20 кН (при длине до 1 м и опорах с двух сторон).
• Рабочий температурный диапазон: от –20 °С до +80 °С без изменения характеристик.
• Требования к смазке: пластичные составы с противозадирными присадками, интервал ТО 200–300 моточасов.
• Защита от загрязнений: рекомендуется установка телескопических кожухов в запылённых цехах.
• Соосность с гайкой: отклонение не более 0,1 мм на 1000 мм для предотвращения неравномерного износа.
• Ресурс: при соблюдении регламента — от 5000 часов работы в номинальном режиме.

Применяемость

Винт TR20x4TECHNIXPRO востребован в механизмах с правой резьбой — базовом стандарте для промышленных приводов. Узел обеспечивает стабильную передачу усилия в подающих осях металлообрабатывающих центров, винтовых домкратах, регулировочных стойках прессового оборудования и автоматизированных конвейерных системах, где требуется баланс точности и грузоподъёмности.

• Подающие механизмы фрезерных, токарных и шлифовальных станков с ЧПУ.
• Подъёмные устройства: винтовые домкраты, регулировочные опоры, лифтовые узлы.
• Прессы и штамповочные комплексы с классической схемой силового привода.
• Линейные модули и портальные системы в автоматизированных сборочных линиях.
• Робототехнические и измерительные комплексы с прецизионным позиционированием.

Аналоги

По типоразмеру винт TR20x4TECHNIXPRO соответствует стандартным исполнениям трапецеидальных винтов 20×4 мм с правой резьбой и имеет прямые аналоги у других производителей. Ниже приведены соответствия для подбора замены.

Перед заменой обязательно проверьте совпадение профиля резьбы, направления (R) и допустимых нагрузок по каталогам производителей.

Часто задаваемые вопросы

Как правильно монтировать винт с правой резьбой TR20x4?
Перед установкой очистите резьбу от консервационной смазки и проверьте соосность опор. Винт фиксируется с учётом теплового расширения — осевой зазор 0,1–0,2 мм на 1 м длины. Гайку навинчивайте по часовой стрелке, используя монтажную втулку для защиты витков от повреждений.

Как проверить качество резьбы перед монтажом?
Визуально осмотрите профиль на отсутствие заусенцев. Измерьте средний диаметр резьбы микрометром — он должен находиться в пределах 17,64–17,905 мм. Проверьте прямолинейность винта на призме: отклонение не более 100 мкм на 300 мм длины.

Допустима ли замена только винта при износе пары?
Замена только винта возможна, если гайка не имеет видимого износа и люфт в паре не превышает 0,1 мм. Однако для сохранения ресурса и точности рекомендуется менять пару «винт-гайка» комплектом, особенно при интенсивной эксплуатации.

Какие особенности эксплуатации у винтов с правой резьбой?
Правая резьба — стандартное исполнение для большинства приводов. Убедитесь, что направление вращения двигателя и логика концевых выключателей соответствуют правому ходу. Это критично для корректной работы системы управления и предотвращения аварийных ситуаций.

Какую смазку применять для трапецеидальной пары?
Рекомендуются пластичные смазки с противозадирными присадками: Литол-24, ШРУС-4, Molykote BR2 Plus. Смазка наносится на резьбу тонким слоем каждые 200–300 часов работы. Для пыльных условий используйте защитные чехлы или сильфоны.
