TR20x4LH — левый винт Ø20 для широких регулируемых механизмов

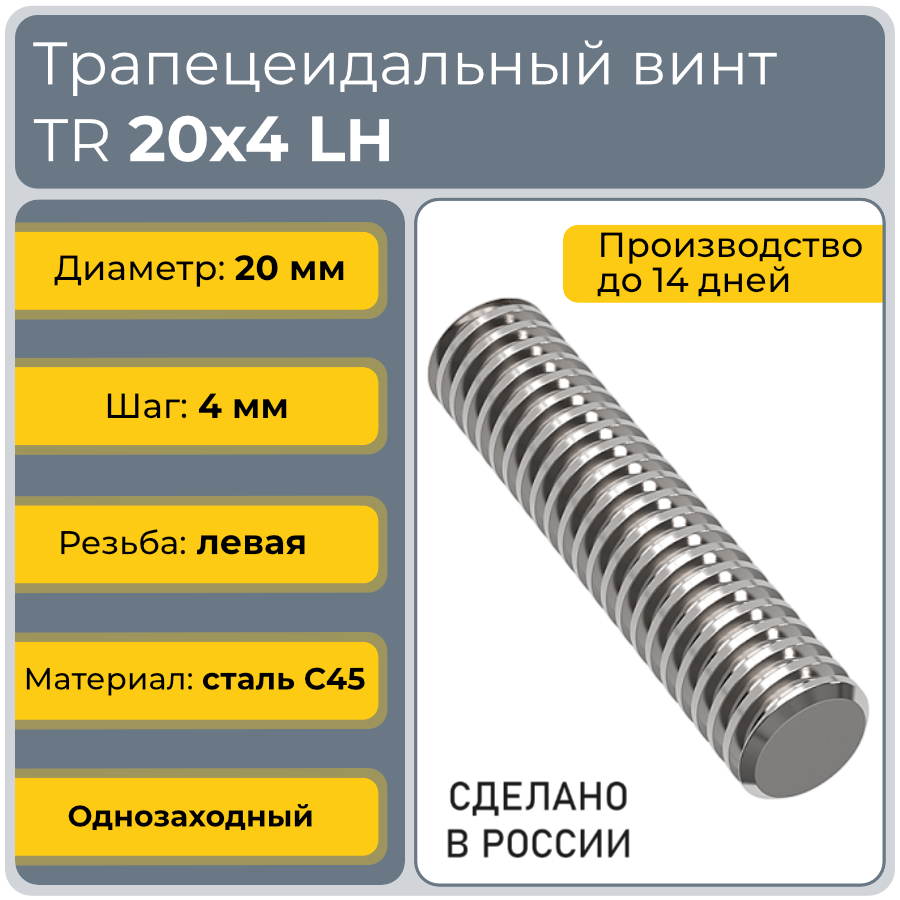

TR20x4LH TECHNIX PRO — трапецеидальный винт Ø20 мм с шагом 4 мм и левой резьбой, складская позиция. Вместе с правым TR20x4 он образует пару, которая одним валом симметрично раздвигает или сводит две стороны механизма — боковые направляющие конвейера, щёки рольганга, губки тяжёлого кондуктора. Тело по впадинам 15,5 мм позволяет делать половины пары длинными, а пологий виток (≈ 4,05°) надёжно фиксирует настройку: запас самоторможения с бронзовыми гайками около 1,9°. Профиль 30° по ГОСТ 24737-81 / DIN 103, сталь C45, накатка, HB 260–270, 1,94 кг/м.

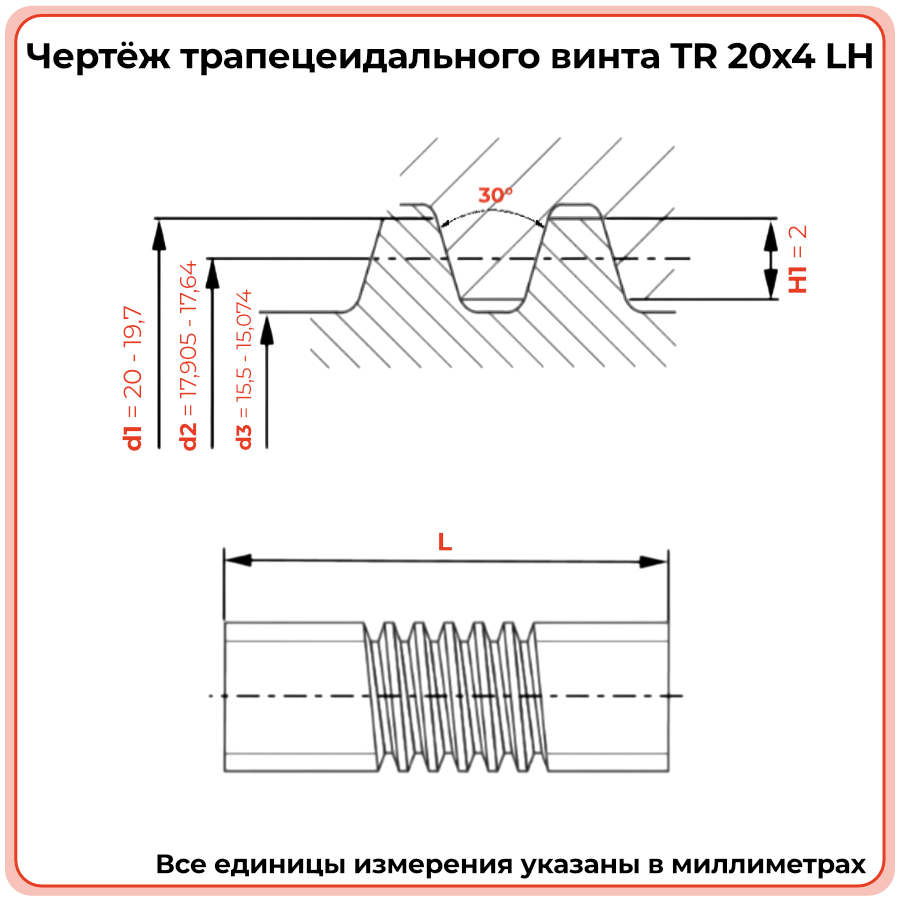

Профиль левой резьбы TR20x4LH: d 20 мм, шаг P 4 мм, d2 18 мм, d3 15,5 мм, H1 2 мм, угол профиля 30°.
Нажмите на параметр или на элемент чертежа.
Сколько времени занимает перенастройка ширины
В регулируемых механизмах важно не столько усилие, сколько то, как быстро оператор или привод выставит новый размер. Для пары TR20x4 + TR20x4LH стороны механизма расходятся или сходятся на 8 мм за каждый оборот вала.
| Изменение ширины | Оборотов вала | Маховиком, ≈ 1 об/с | Мотором, 200 об/мин |
|---|---|---|---|
| 50 мм | 6,25 | ≈ 6 с | ≈ 2 с |
| 100 мм | 12,5 | ≈ 13 с | ≈ 4 с |
| 300 мм | 37,5 | ≈ 38 с | ≈ 11 с |
| 600 мм | 75 | ≈ 75 с | ≈ 23 с |
Для точной ручной настройки поставьте на вал механический счётчик оборотов: одно деление 0,1 оборота соответствует 0,8 мм изменения ширины, то есть по 0,4 мм на каждую сторону. Фиксатор вала при этом нужен только при сильной вибрации — запас самоторможения около 1,9° сам удерживает настройку.
TR20x4LH или ШВП 2010 для перенастраиваемого механизма
Когда механизм регулировки ширины хотят ускорить, первым кандидатом становится ШВП 2010 — тот же диаметр 20 мм, но шаг 10 мм: ход за оборот в 2,5 раза больше. Сравниваем её с левым TR20x4LH честно, включая главный практический вопрос — можно ли вообще собрать симметричную пару.
Сравниваем с ШВП 2010 того же диаметра 20 мм: в механизмах перенастройки её выбирают ради шага 10 мм и скорости. Мощность пересчитана на равную скорость, жёсткость — на пролёт 1 м. Длиннее полоса — лучше; «оценка» — экспертная строка, остальные рассчитаны.
| Параметр | TR20x4LH | ШВП 2010 |
|---|---|---|
| Левое исполнение в каталоге (факт) | есть, на складе | только правая (SFU-R) |
| Мощность: 50 кг со скоростью 1 м/мин, Вт | ≈ 20,3 Вт | ≈ 9,1 Вт |
| Предельная скорость при пролёте 1 м, мм/мин | ≈ 6 550 | ≈ 17 860 |
| Допустимое сжатие при пролёте 1 м, Н | ≈ 5 770 Н | ≈ 8 160 Н |
| Самоторможение, запас | есть, 1,9° | нет |
| Погрешность хода на 300 мм, мкм | до 100 | до 50 (класс C7) |
| Ход на шаг двигателя 1,8°, мм | 0,020 | 0,050 |
| Осевой люфт (оценка) | есть, уменьшают разрезной гайкой | минимальный, возможен преднатяг |
| Стойкость к пыли и стружке (оценка) | высокая | низкая, нужна защита |
| Стоимость (оценка) | ниже | выше |
Вывод: ШВП 2010 перенастраивает механизм в 2,5 раза быстрее за оборот, тратит вдвое меньше энергии и жёстче. Но для симметричного механизма у неё два барьера: в каталоге нет левого исполнения, и без самоторможения настройку придётся фиксировать тормозом или стопором. Пара TR20x4 + TR20x4LH со склада держит ширину сама, переносит мусор и стоит дешевле — для конвейеров, рольгангов и кондукторов это обычно выгоднее.
Как считали: нагрузка 50 кг, бронзовая гайка со смазкой (μ = 0,10), КПД ШВП 0,9; опоры «заделка — опора»; обороты — 70 % от критических, n = 0,7 · 15,1 · dr / L² · 10⁷; сжатие — F = 10 · dr⁴ / L² · 10⁴; dr — диаметр тела винта (у ШВП ≈ по впадинам дорожки, 16,9 мм — расчётная оценка).
TR20x4LH или TR18x4LH для симметричного механизма
Оба винта сводят пару на 8 мм за оборот, но Ø20 жёстче, лучше держит настройку и доступнее со склада. Сравнение для бронзовых гаек со смазкой и опор «заделка — опора».
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | TR20x4LH | TR18x4LH |
|---|---|---|
| Сжатие половины 750 мм | ≈ 10,3 кН | ≈ 5,9 кН |
| Запас самоторможения | 1,9° | 1,4° |
| Нагрузка на гайку 30 мм | ≈ 5940 Н | ≈ 5280 Н |
| Момент на 1 кН усилия | 3,16 Н·м | 2,95 Н·м |
| Доступность (оценка) | в наличии | под заказ |
Итог: для новых конструкций предпочтительнее TR20x4LH — он жёстче, надёжнее держит настройку и есть на складе. TR18x4LH оправдан, если место ограничено.
Калькулятор половины пары TR20x4LH
Расчёт одной половины: усилие на одной гайке и пролёт этой половины. Для пары момент удваивается, скорость сближения сторон — тоже. Формулы:
Статическая оценка. Для механизмов с ударной нагрузкой и широких порталов обратитесь к инженерам TECHNIX.
Технические характеристики
| Артикул | TR20x4LHTECHNIXPRO |
| Серия / типоразмер | TR ГОСТ / 20x4 |
| Резьба | левая (LH), однозаходная, трапецеидальная 30° |
| Стандарт | ГОСТ 24737-81 / DIN 103 |
| Шаг P | 4 мм |
| Наружный диаметр d | 19,7–20 мм |
| Средний диаметр d2 | 17,64–17,905 мм |
| Внутренний диаметр d3 | 15,074–15,5 мм |
| Рабочая высота H1 | 2 мм |
| Поля допуска | 4h / 7e |
| Погрешность шага | до 100 мкм на 300 мм |
| Прямолинейность | 0,5 мм на 300 мм |
| Материал / твёрдость | сталь C45 / HB 260–270 |
| Изготовление | накатка |
| Масса | 1,94 кг/м |
| Производство | TECHNIX PRO, Россия |
Подробные допуски — в PDF «Трапецеидальные винты серии TR (ГОСТ)».

Аналоги TR20x4LH
Левый винт 20x4 — стандартный размер, который производители выпускают вместе с правым. При замене убедитесь, что в обозначении есть признак левой резьбы и что шаг именно 4 мм.
| Производитель / стандарт | Обозначение | Совместимость |
|---|---|---|
| CONTI | KTS 20 A L | По диаметру, шагу и направлению |
| ГОСТ 24737-81 / DIN 103 | Tr 20x4 LH | Любой левый однозаходный винт 20x4 |
Сборка механизма регулировки ширины
- Центральная опора — фиксирующая, с радиально-упорными подшипниками; крайние — плавающие. Так винт свободно удлиняется от нагрева и не изгибается.
- Половины соединяют жёсткой втулкой со шпонкой или делают общий вал с проточкой под центральную опору.
- Стороны механизма до затяжки крепежа выставьте на равном расстоянии от оси конвейера или стола.
- Привод — маховик со счётчиком оборотов или мотор-редуктор; на длинных конвейерах удобно вывести маховик на торец рамы.
- Защита — на конвейерах и рольгангах закрывайте винт гофрой: на него сыплется продукт и упаковочный мусор.
Размерный ряд серии TR TECHNIX PRO
Левые исполнения в каталоге: TR12x3LH, TR14x3LH, TR16x4LH, TR18x4LH, TR20x4LH.
| Модель | d, мм | P, мм | d2, мм | d3, мм | H1, мм | Шаг, мкм/300 мм |
|---|---|---|---|---|---|---|
| TR10x2 | 10 | 2 | 8,739–8,929 | 7,191–7,5 | 1,0 | 100 |
| TR10x3 | 10 | 3 | 8,5 (ном.) | 6,5 (ном.) | 1,5 | 100 |
| TR12x3 / LH | 12 | 3 | 10,191–10,415 | 8,135–8,5 | 1,5 | 100 |
| TR14x3 / LH | 14 | 3 | 12,191–12,415 | 10,135–10,5 | 1,5 | 100 |
| TR16x4 / LH | 16 | 4 | 13,64–13,905 | 11,074–11,5 | 2,0 | 100 |
| TR18x4 / LH | 18 | 4 | 15,64–15,905 | 13,074–13,5 | 2,0 | 100 |
| TR20x4LH | 20 | 4 | 17,64–17,905 | 15,074–15,5 | 2,0 | 100 |
| TR24x5 | 24 | 5 | 21,094–21,394 | 18,019–18,5 | 2,5 | 100 |
| TR28x5 | 28 | 5 | 25,094–25,394 | 22,019–22,5 | 2,5 | 100 |
| TR30x6 | 30 | 6 | 26,547–26,882 | 22,463–23 | 3,0 | 100 |
| TR32x6 | 32 | 6 | 28,547–28,882 | 24,463–25 | 3,0 | 100 |
| TR36x6 | 36 | 6 | 32,547–32,882 | 28,463–29 | 3,0 | 100 |
| TR40x7 | 40 | 7 | 36,02–36,375 | 31,431–32 | 3,5 | 100 |
| TR44x7 | 44 | 7 | 40,02–40,375 | 35,431–36 | 3,5 | 100 |
| TR50x8 | 50 | 8 | 45,468–45,868 | 40,368–41 | 4,0 | 100 |
Маркировка и где применяют TR20x4LH
Маркировка
- TR20x4LH — трапецеидальная резьба 30°, Ø20 мм, шаг 4 мм, левая (LH).
- Варианты записи: Tr 20x4 LH, Tr20x4-LH, ТР20х4 лев., винт ходовой 20x4 левый, KTS 20 A L.
Применение
- Регулировка ширины ленточных и роликовых конвейеров, рольгангов, накопительных столов.
- Форматные направляющие упаковочных и этикетировочных машин.
- Тяжёлые сварочные кондукторы и стапели с симметричным прижимом.
- Раздвижные ворота, ограждения и рамы шириной до 2–3 м.
- Центрирующие устройства для рулонов, плит и листового металла.

Частые вопросы
Сколько оборотов нужно, чтобы изменить ширину на 100 мм?
На паре TR20x4 + TR20x4LH стороны расходятся на 8 мм за оборот, поэтому 100 мм — это 12,5 оборота вала: около 13 секунд маховиком или около 4 секунд мотором при 200 об/мин.
Удержит ли пара на TR20x4LH настройку ширины без стопора?
Да, запас самоторможения с бронзовыми гайками около 1,9°. Стопор нужен только при сильной вибрации или ударах по направляющим.
Почему не поставить ШВП 2010 для быстрой перенастройки?
ШВП 2010 быстрее, но в каталоге TECHNIX она только правая, а без самоторможения настройку придётся фиксировать тормозом. Для регулировки ширины пара TR20x4 + TR20x4LH проще, дешевле и есть на складе.
Чем TR20x4LH отличается от TR18x4LH?
TR20x4LH жёстче — половина пары длиной 750 мм держит на сжатие около 10 кН против 5,9 кН, — лучше держит настройку (≈ 1,9° против 1,4°) и есть в наличии, тогда как размер 18 мм изготавливается под заказ.
Как соединить правый и левый винты Ø20?
Жёсткой втулкой со шпонкой или через общую центральную опору, под которую протачивают концы обоих винтов. Крайние опоры делают плавающими.
Какой момент нужен для пары на TR20x4LH?
Около 3,2 Н·м на валу пары на каждые 1000 Н усилия на сторону с бронзовыми гайками, плюс 15–25 % на опоры.
Как точно выставить ширину вручную?
Поставьте на вал счётчик оборотов: 0,1 оборота соответствует 0,8 мм изменения ширины, или 0,4 мм на каждую сторону.
Какой аналог у TR20x4LH?
CONTI KTS 20 A L; по стандарту — Tr 20x4 LH, ГОСТ 24737-81 / DIN 103.
