Трапецеидальный винт 24x5 TR правый (диаметр 24 мм, шаг 5 мм) С45 в Санкт-Петербурге

О товаре

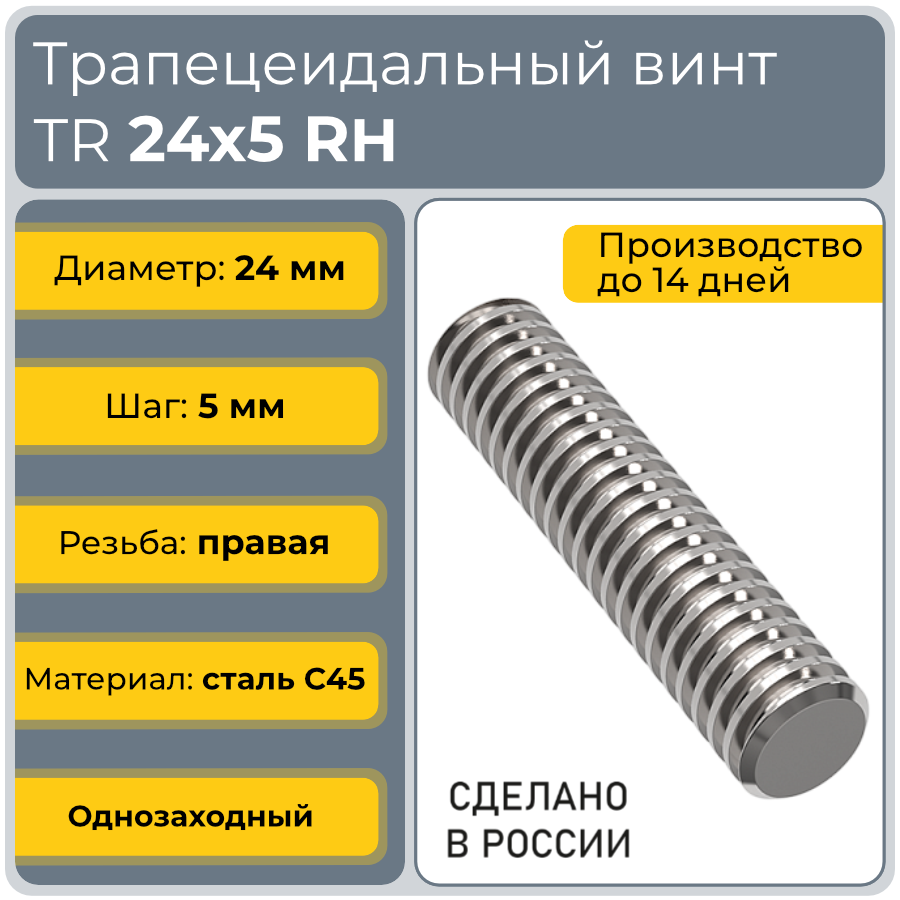

Винт трапецеидальный TR24x5TECHNIXPRO — ходовой элемент с правой однозаходной резьбой наружным диаметром 24 мм и шагом 5 мм, изготовленный из стали С45. Создан для преобразования крутящего момента в линейное перемещение в нагруженных приводах, подъёмных механизмах и автоматизированных узлах промышленного оборудования.

Расшифровка артикула

Маркировка TR24x5TECHNIXPRO несёт в себе ключевые сведения о геометрии и исполнении ходовой пары. Корректное чтение обозначения позволяет быстро подобрать совместимую гайку и избежать ошибок на этапе сборки механизмов.

• TR — обозначение трапецеидального профиля резьбы согласно ГОСТ 24737-81.
• 24 — номинальный наружный диаметр: 24 мм.
• 5 — шаг нарезки: 5 мм, однозаходное исполнение.
• Правое направление — стандартная нарезка, завинчивание осуществляется по часовой стрелке.
• TECHNIXPRO — серия из стали С45 с поверхностной твёрдостью HB260-270 для промышленных задач.

Полное наименование: TR24x5TECHNIXPRO. Версия с левым направлением маркируется суффиксом LH: TR24x5LHTECHNIXPRO.

Конструкция и устройство

Изготовлен из конструкционной стали С45 с последующей закалкой поверхности до HB260-270. Трапецеидальная нарезка с углом профиля 30° выполнена с точностью h4/e7, что минимизирует радиальный люфт и обеспечивает плотный контакт с гайкой. Эффективная высота профиля H1 составляет 2,5 мм, равномерно распределяя контактные напряжения по виткам.

• Базовый материал: сталь С45 с улучшенными прочностными показателями.
• Геометрия профиля: трапецеидальная, угол 30°, соответствие ГОСТ 24737-81.
• Однозаходная схема нарезки: оптимальное сочетание скорости хода и позиционной точности.

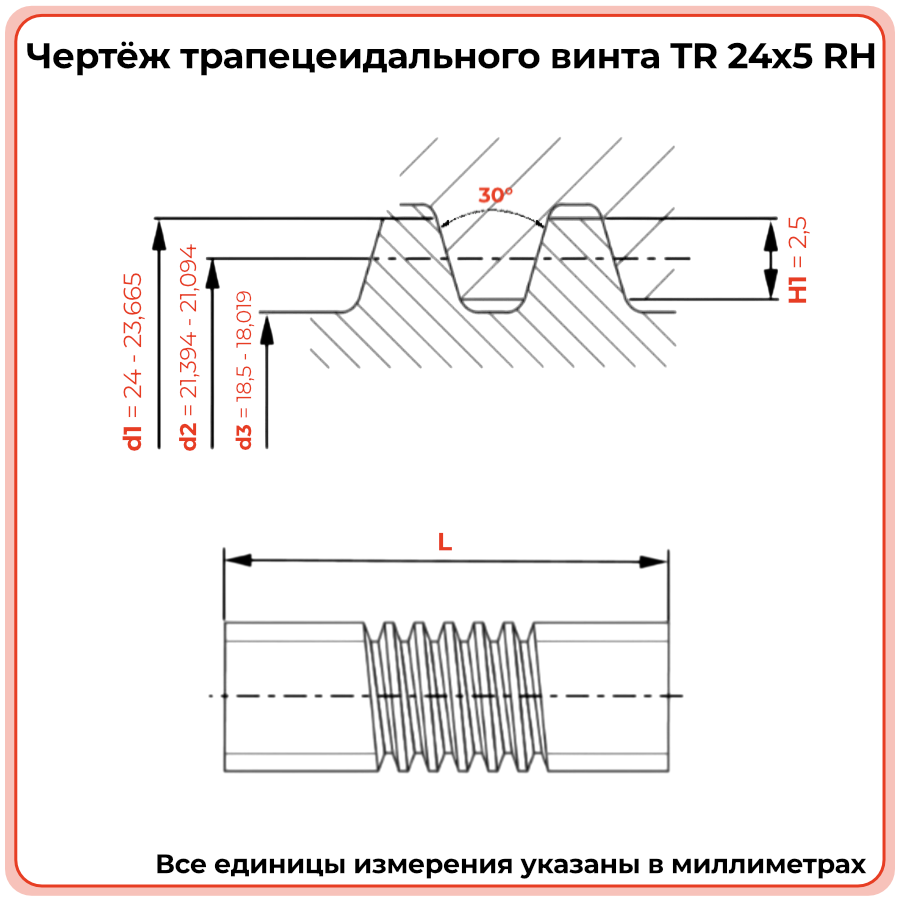

• Допуски размеров: наружный 23,665–24,0 мм, средний 21,094–21,394 мм, внутренний 18,019–18,5 мм.
• Отклонение от прямолинейности: не более 0,2 мм на каждые 300 мм длины.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX. Текущий товар TR24x5TECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Ходовой винт TR24x5TECHNIXPRO формирует линейное смещение 5 мм за каждый оборот, что идеально подходит для приводов с увеличенной скоростью подачи. При соблюдении графика обслуживания КПД пары достигает 35–45%, а расчётная осевая нагрузка выдерживает до 35 кН. Поверхностная закалка до HB260-270 сохраняет геометрическую стабильность профиля даже при длительных циклических режимах работы.

• Линейная подача: до 1,5 м/мин при 300 об/мин (оптимальный режим).
• Предельная осевая нагрузка: до 35 кН (при длине пролёта до 1 м и двусторонних опорах).
• Диапазон рабочих температур: от –20 °С до +80 °С без деградации свойств.
• Обслуживание: нанесение пластичных смазок с EP-присадками каждые 200–300 часов.
• Защита среды: монтаж сильфонов или кожухов в условиях высокой запылённости.
• Требование к соосности: отклонение оси не более 0,15 мм на 1000 мм для равномерного износа.
• Расчётный ресурс: свыше 5000 часов при соблюдении регламента ТО и допустимых нагрузок.

Применяемость

Изделие TR24x5TECHNIXPRO активно используется в узлах с правым направлением хода, которые составляют основу большинства промышленных приводов. Компонент обеспечивает надёжную передачу крутящего момента в подающих системах металлообрабатывающих центров, силовых домкратах, регулировочных механизмах прессов и конвейерных линиях, где требуется сочетание точности позиционирования и высокой грузоподъёмности.

• Подающие приводы фрезерных, токарных и шлифовальных центров с ЧПУ.
• Грузоподъёмные узлы: винтовые домкраты, опорные стойки, подъёмные платформы.
• Штамповочные и прессовые комплексы с классической кинематикой привода.
• Портальные и линейные модули в автоматизированных сборочных и упаковочных линиях.
• Измерительные и роботизированные системы, требующие точного линейного позиционирования.

Аналоги

По геометрическим параметрам винт TR24x5TECHNIXPRO полностью соответствует серийным исполнениям трапецеидальных винтов 24×5 мм с правой нарезкой и имеет прямые замены у сторонних производителей. Ниже приведены кросс-ссылки для быстрой комплектации.

Перед установкой аналога рекомендуется сверить профиль резьбы, направление нарезки (R) и предельные нагрузки с официальной документацией производителя.

Часто задаваемые вопросы

Как правильно установить винт TR24x5 в механизм?
Перед сборкой удалите транспортную смазку и проверьте соосность опорных узлов. Винт фиксируют с预留 осевого зазора 0,1–0,2 мм на метр длины для компенсации теплового расширения. Гайку закручивают по часовой стрелке, используя направляющую втулку для защиты витков от сколов.

Как провести входной контроль качества перед монтажом?
Визуально осмотрите профиль на наличие заусенцев и механических повреждений. Замерьте средний диаметр микрометром — допустимый диапазон 21,094–21,394 мм. Проверьте прямолинейность на призме: отклонение не должно превышать 0,2 мм на 300 мм длины.

Можно ли заменить только изношенный винт, сохранив старую гайку?
Технически допускается, если остаточный люфт в паре не превышает 0,1 мм, а профиль гайки не имеет выработки. Однако для сохранения заявленного ресурса и точности позиционирования настоятельно рекомендуется обновлять комплект «винт-гайка» целиком.

Какие нюансы эксплуатации характерны для правой нарезки?
Правая резьба является отраслевым стандартом, поэтому система ЧПУ или блок управления приводом настраиваются на прямое вращение. Важно проверить логику концевых датчиков и направление вращения серводвигателя, чтобы исключить аварийные столкновения при автоматическом цикле.

Какие смазочные материалы оптимальны для данной пары?
Рекомендуются пластичные составы с противозадирными добавками: Литол-24, ШРУС-4, Molykote BR2 Plus. Смазка распределяется тонким равномерным слоем с периодичностью 200–300 часов. В условиях абразивной пыли обязательна установка защитных сильфонов или телескопических кожухов.
