Трапецеидальный винт 24x5 TR левый (диаметр 24 мм, шаг 5 мм) С45 в Санкт-Петербурге

О товаре

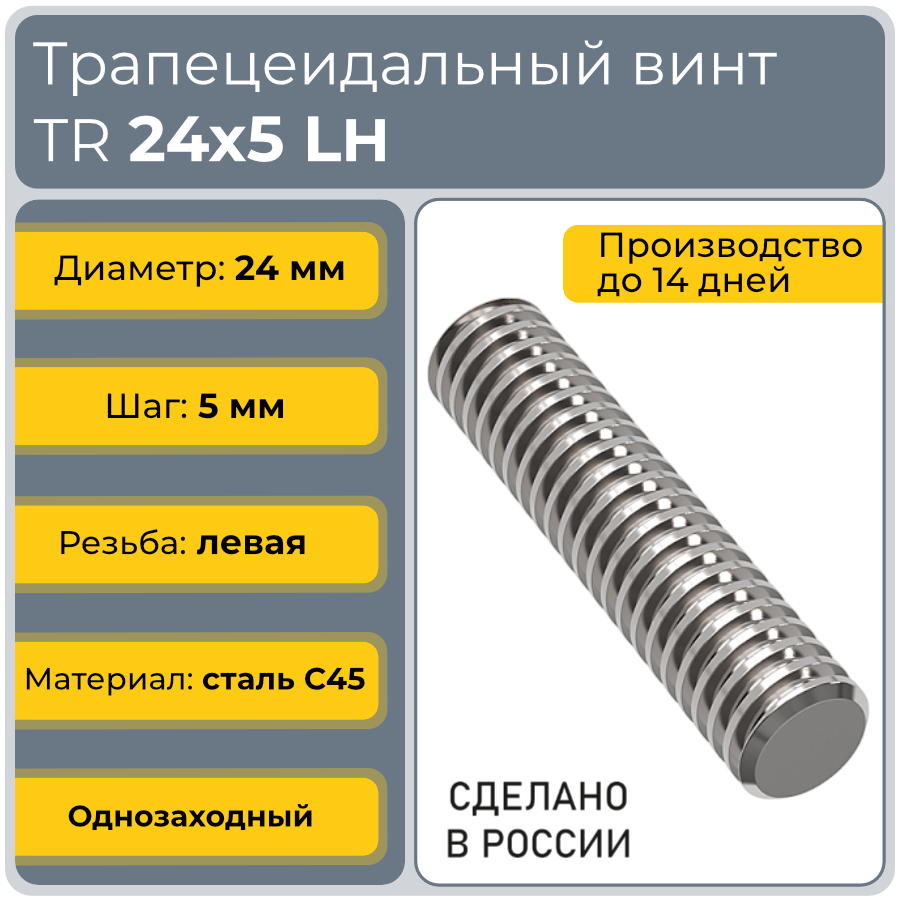

Винт трапецеидальный TR24x5LHTECHNIXPRO — ходовой винт с левой однозаходной резьбой диаметром 24 мм и шагом 5 мм из стали С45. Обеспечивает надёжное линейное перемещение в реверсивных приводах станков, подъёмных механизмах и автоматизированных системах с повышенными осевыми нагрузками.

Расшифровка артикула

Маркировка TR24x5LHTECHNIXPRO кодирует основные геометрические и эксплуатационные параметры винта. Понимание структуры артикула упрощает подбор совместимых гаек и исключает ошибки при комплектации узлов линейного перемещения.

• TR — трапецеидальный профиль резьбы по ГОСТ 24737-81 (угол 30°).
• 24 — номинальный наружный диаметр резьбы: 24 мм.
• 5 — шаг резьбы: 5 мм, однозаходное исполнение.
• LH — левое направление резьбы (завинчивание против часовой стрелки).
• TECHNIXPRO — исполнение из стали С45 с твёрдостью поверхности HB260-270.

Полное обозначение: TR24x5LHTECHNIXPRO. Для правой резьбы используется артикул без суффикса LH: TR24x5TECHNIXPRO.

Конструкция и устройство

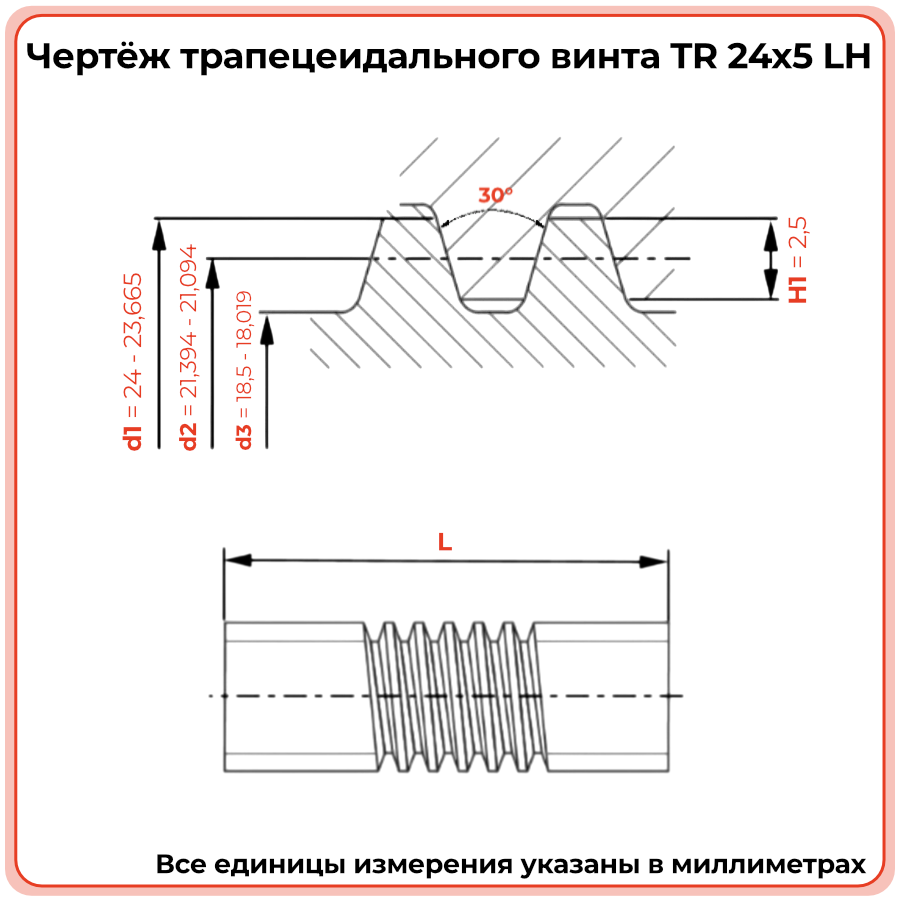

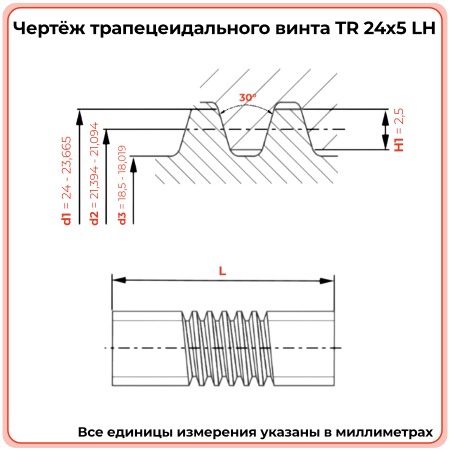

Винт изготовлен из конструкционной стали С45 с поверхностной закалкой до HB260-270. Трапецеидальный профиль с углом 30° нарезан с классом точности h4/e7, что обеспечивает плотное сопряжение с гайкой и минимальный радиальный люфт. Эффективная высота резьбы составляет 2,5 мм, что гарантирует равномерное распределение контактных напряжений по виткам.

• Материал: сталь С45 с улучшенными прочностными характеристиками.
• Профиль: трапецеидальный, угол 30°, соответствует ГОСТ 24737-81.
• Однозаходная нарезка — баланс между скоростью перемещения и точностью позиционирования.
• Допуски диаметров: наружный 23,665–24,0 мм, средний 21,094–21,394 мм, внутренний 18,019–18,5 мм.
• Класс точности прямолинейности: 100 мкм на 300 мм длины винта.

Размерный ряд серии TR

Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX. Текущий товар TR24x5LHTECHNIXPRO выделен.

Технические параметры и условия эксплуатации

Трапецеидальный винт TR24x5LHTECHNIXPRO обеспечивает линейное перемещение 5 мм за один оборот, что оптимально для приводов с повышенной скоростью и умеренной нагрузкой. КПД ходовой пары достигает 35–45% при регламентированной смазке, а допустимая осевая нагрузка составляет до 28 кН. Закалка до HB260-270 гарантирует стабильность зацепления при циклических режимах и сохраняет геометрические параметры узла в течение всего срока службы.

• Линейная скорость: до 1,5 м/мин при 300 об/мин (рекомендуемый режим).
• Допускаемая осевая нагрузка: до 28 кН (при длине до 1 м и опорах с двух сторон).
• Рабочий температурный диапазон: от –20 °С до +80 °С без изменения характеристик.
• Требования к смазке: пластичные составы с противозадирными присадками, интервал ТО 200–300 моточасов.
• Защита от загрязнений: рекомендуется установка телескопических кожухов в запылённых цехах.
• Соосность с гайкой: отклонение не более 0,1 мм на 1000 мм для предотвращения неравномерного износа.
• Ресурс: при соблюдении регламента — от 5000 часов работы в номинальном режиме.

Применяемость

Винт трапецеидальный TR24x5LHTECHNIXPRO востребован в механизмах с левой резьбой, где кинематическая схема требует обратного направления перемещения. Узел обеспечивает стабильную передачу усилия в реверсивных осях металлообрабатывающих центров, винтовых домкратах с зеркальной компоновкой, регулировочных стойках прессового оборудования и автоматизированных линиях с симметричной схемой привода.

• Реверсивные оси фрезерных, токарных и шлифовальных станков с ЧПУ.
• Подъёмные механизмы: винтовые домкраты, регулировочные опоры, лифтовые узлы.
• Прессы и штамповочное оборудование с симметричной схемой привода.
• Линейные модули с зеркальной компоновкой в автоматизированных сборочных линиях.
• Специализированные робототехнические и измерительные системы с левой резьбой.

Аналоги

По типоразмеру винт TR24x5LHTECHNIXPRO соответствует стандартным исполнениям трапецеидальных винтов 24×5 мм с левой резьбой и имеет прямые аналоги у других производителей. Ниже приведены соответствия для подбора замены.

Перед заменой обязательно проверьте совпадение профиля резьбы, направления (LH) и допустимых нагрузок по каталогам производителей.

Часто задаваемые вопросы

Как правильно монтировать винт с левой резьбой TR24x5LH?
При установке винта с левой резьбой помните: гайка навинчивается против часовой стрелки. Перед монтажом очистите резьбу, проверьте соосность опор и используйте монтажную втулку для защиты витков. Фиксируйте винт в опорах с учётом теплового расширения — осевой зазор 0,1–0,2 мм на 1 м длины.

Как отличить левую резьбу от правой визуально?
Расположите винт вертикально: если витки поднимаются слева направо — резьба правая, если справа налево — левая. Также можно попробовать навинтить гайку: если она идёт против часовой стрелки, это левая резьба (LH).

Допустима ли замена только винта при износе пары?
Замена только винта возможна, если гайка не имеет видимого износа и люфт в паре не превышает 0,1 мм. Однако для сохранения ресурса и точности рекомендуется менять пару «винт-гайка» комплектом, особенно при интенсивной эксплуатации.

Какие особенности эксплуатации у винтов с левой резьбой?
Кинематика левой резьбы требует зеркальной настройки системы управления приводом. Убедитесь, что направление вращения двигателя и логика концевых выключателей соответствуют левому ходу. Это критично для предотвращения аварийных ситуаций при автоматической работе.

Какую смазку применять для трапецеидальной пары?
Рекомендуются пластичные смазки с противозадирными присадками: Литол-24, ШРУС-4, Molykote BR2 Plus. Смазка наносится на резьбу тонким слоем каждые 200–300 часов работы. Для пыльных условий используйте защитные чехлы или сильфоны.
