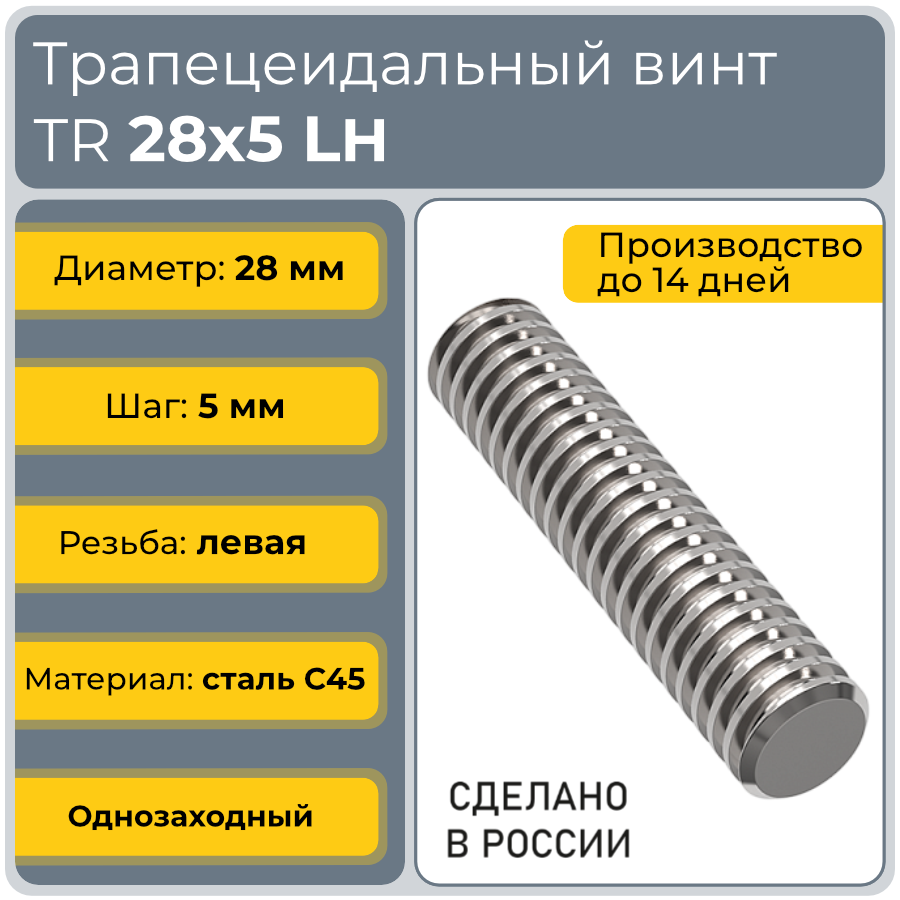

Трапецеидальный винт 28x5 TR левый (диаметр 28 мм, шаг 5 мм) С45 в Санкт-Петербурге

О товаре

Винт трапецеидальный TR28x5LHTECHNIXPRO — силовой компонент с левосторонней однозаходной резьбой диаметром 28 мм и шагом 5 мм из стали С45. Обеспечивает преобразование крутящего момента в линейный ход в реверсивных приводах и подъёмных узлах промышленного оборудования.

Расшифровка артикула

Маркировка TR28x5LHTECHNIXPRO содержит исчерпывающие сведения о геометрии и классе исполнения компонента. Корректная интерпретация индекса ускоряет подбор совместимых гаек и исключает несоответствия при интеграции в узел.

• TR — трапецеидальная форма профиля согласно ГОСТ 24737-81.
• 28 — номинальное значение наружного диаметра: 28 мм.
• 5 — величина шага нарезки: 5 мм, исполнение с одним заходом.
• LH — левое направление, завинчивание осуществляется против хода часовой стрелки.
• TECHNIXPRO — серия из стали С45 с поверхностной твёрдостью в диапазоне HB260-270.

Полное наименование изделия: TR28x5LHTECHNIXPRO. Модификация с правым направлением маркируется без суффикса: TR28x5TECHNIXPRO.

Конструкция и устройство

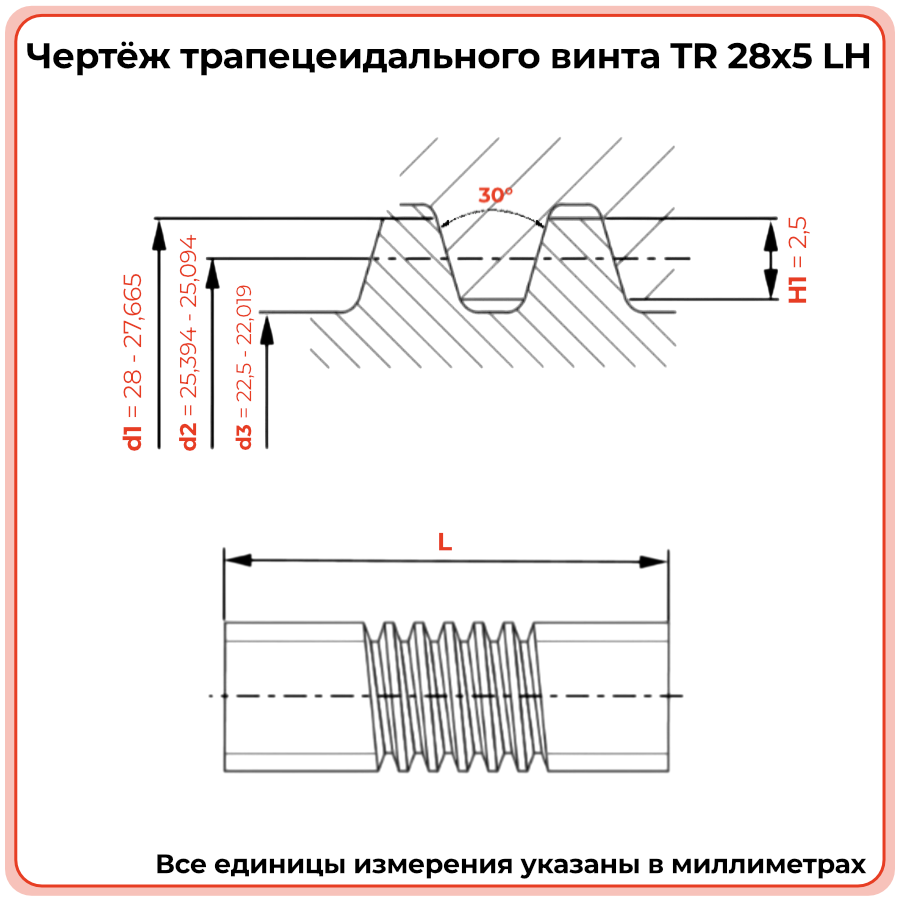

Компонент произведён из конструкционной стали С45 с термообработкой рабочей поверхности до твёрдости HB260-270. Трапецеидальный профиль с углом 30° выполнен с допуском h4/e7, что минимизирует радиальный зазор и обеспечивает надёжный контакт с ответной гайкой. Расчётная высота рабочего профиля составляет 2,5 мм, способствуя равномерному распределению контактных напряжений по виткам.

• Исходный материал: конструкционная сталь С45 с оптимизированными прочностными характеристиками.
• Форма профиля: трапецеидальная, угол 30°, соответствие требованиям ГОСТ 24737-81.
• Однозаходная конфигурация: компромисс между быстродействием и точностью позиционирования.
• Допуски диаметров: наружный 27,665–28,0 мм, средний 25,094–25,394 мм, внутренний 22,019–22,5 мм.
• Отклонение от прямолинейности: не превышает 0,2 мм на участке длиной 300 мм.

Размерный ряд серии TR

В таблице представлены все доступные исполнения трапецеидальных винтов серии TR ГОСТ из каталога TECHNIX. Текущая позиция TR28x5LHTECHNIXPRO выделена для удобства идентификации.

Технические параметры и условия эксплуатации

Эксплуатационные характеристики винта TR28x5LHTECHNIXPRO позволяют реализовать линейный ход 5 мм за один оборот, что делает его предпочтительным выбором для реверсивных приводов со средним темпом работы и значительными осевыми усилиями. При своевременном обслуживании КПД ходовой пары достигает 35–45%, а предельная статическая нагрузка — до 55 кН. Закалка рабочей поверхности до HB260-270 сохраняет геометрию профиля при длительных циклических нагрузках и вибрационном воздействии.

• Линейная скорость подачи: до 1,5 м/мин при частоте вращения 300 об/мин.
• Допустимая осевая нагрузка: до 55 кН (при пролёте до 1 м и двустороннем закреплении).
• Температурный режим работы: от –20 °С до +80 °С без потери эксплуатационных свойств.
• Регламент смазки: пластичные составы с противозадирными присадками, интервал 200–300 моточасов.
• Защита от внешней среды: установка телескопических кожухов или сильфонов в запылённых помещениях.
• Требование к соосности: отклонение осей не более 0,15 мм на 1000 мм для предотвращения локального износа.
• Расчётный срок службы: более 5000 часов при соблюдении условий эксплуатации и регламентных работ.

Применяемость

Компонент TR28x5LHTECHNIXPRO находит применение в механизмах с левым направлением хода, где кинематическая схема требует зеркальной компоновки привода. Изделие обеспечивает надёжную передачу крутящего момента в реверсивных узлах металлообрабатывающего оборудования, силовых домкратах с обратной кинематикой, регулировочных механизмах прессов и конвейерных системах с симметричной архитектурой, где критичны точность позиционирования и способность воспринимать высокие осевые нагрузки.

• Реверсивные приводы фрезерных, токарных и шлифовальных обрабатывающих центров.
• Грузоподъёмные устройства с зеркальной компоновкой: винтовые домкраты, опорные стойки.
• Прессовое и штамповочное оборудование с симметричной кинематической схемой.
• Линейные и портальные модули в автоматизированных линиях с двусторонним приводом.
• Специализированные роботизированные и измерительные комплексы с левосторонней кинематикой.

Аналоги

По геометрическим и эксплуатационным параметрам винт TR28x5LHTECHNIXPRO полностью соответствует типовым исполнениям трапецеидальных винтов 28×5 мм с левосторонней нарезкой и имеет прямые замены в каталогах сторонних производителей. Ниже приведены референсы для оперативного подбора альтернатив.

Перед интеграцией аналога рекомендуется провести сверку профиля резьбы, направления нарезки (LH) и предельных нагрузок с официальной технической документацией.

Часто задаваемые вопросы

Как корректно выполнить монтаж винта с левой нарезкой TR28x5LH?
Перед сборкой удалите консервационную смазку и убедитесь в соосности опорных узлов. Винт устанавливают с осевым зазором 0,1–0,2 мм на метр длины для компенсации температурного расширения. Гайку навинчивают против часовой стрелки, применяя монтажную втулку для защиты витков от механических повреждений.

Каким образом провести входной контроль изделия?
Выполните визуальный осмотр профиля на предмет заусенцев и дефектов. Замерьте средний диаметр микрометром — значение должно находиться в диапазоне 25,094–25,394 мм. Проверьте прямолинейность на призме: отклонение не должно превышать 0,2 мм на участке 300 мм.

Допускается ли замена только винта без замены гайки?
Технически возможно при условии, что остаточный люфт в паре не превышает 0,1 мм, а профиль гайки не имеет признаков выработки. Тем не менее, для сохранения расчётного ресурса и точности хода рекомендуется заменять пару «винт-гайка» комплектом.

Какие особенности следует учитывать при эксплуатации левой нарезки?
Левая резьба требует зеркальной настройки системы управления: направление вращения серводвигателя и логика концевых выключателей должны соответствовать обратному ходу. Это критично для исключения аварийных ситуаций в автоматическом режиме работы.

Какие смазочные материалы рекомендованы для данной пары?
Оптимальны пластичные смазки с противозадирными присадками: Литол-24, ШРУС-4, Molykote BR2 Plus. Смазка наносится тонким равномерным слоем с периодичностью 200–300 часов. В условиях абразивного загрязнения обязательна установка защитных сильфонов или телескопических кожухов.
