Трапецеидальный винт 30x6 TR правый (диаметр 30 мм, шаг 6 мм) С45 в Санкт-Петербурге

О товаре

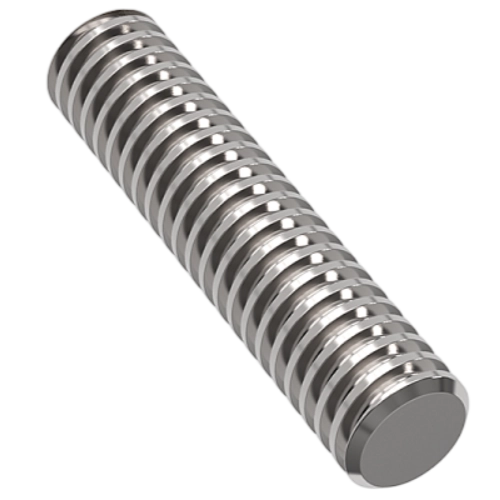

Винт трапецеидальный TR30x6TECHNIXPRO — надёжный ходовой винт с правой резьбой диаметром 30 мм и шагом 6 мм из стали С45. Преобразует вращение двигателя в плавное линейное движение — используется в станках, подъёмниках и автоматических линиях. Изготовлен по ГОСТ 24737-81 — государственному стандарту на трапецеидальные резьбы.

Расшифровка артикула

Маркировка TR30x6TECHNIXPRO помогает быстро понять основные параметры винта. Это удобно при подборе совместимых деталей и исключает ошибки при заказе.

• TR — трапецеидальная резьба по ГОСТ 24737-81 (профиль в форме трапеции).
• 30 — наружный диаметр винта: 30 мм.
• 6 — шаг резьбы: 6 мм (расстояние между соседними витками).
• Правое направление — классическая резьба: гайка закручивается по часовой стрелке.
• TECHNIXPRO — серия из прочной стали С45 с упрочнённой поверхностью.

Полное название: TR30x6TECHNIXPRO. Если нужна левая резьба (закручивается против часовой стрелки), артикул будет с суффиксом LH: TR30x6LHTECHNIXPRO.

Конструкция и устройство

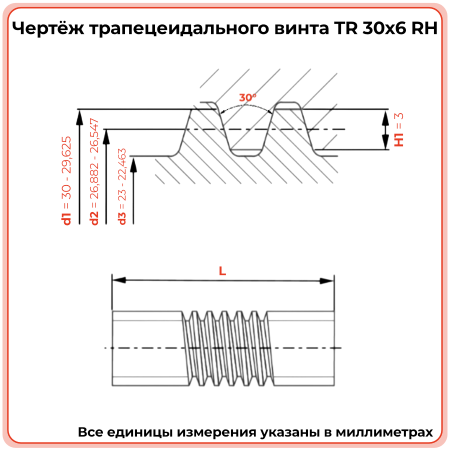

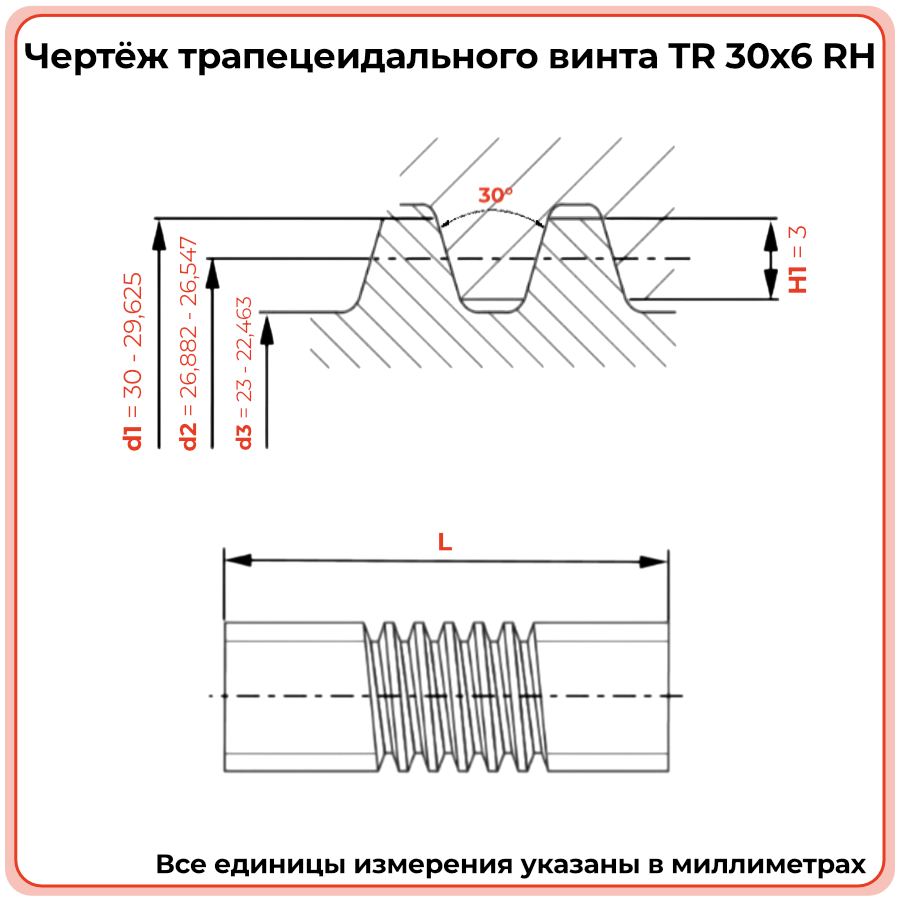

Винт изготовлен из конструкционной стали С45 — того же материала, что используют для ответственных деталей машин. Поверхность упрочнена до твёрдости, близкой к закалённой стали, что защищает резьбу от износа. Трапецеидальный профиль с углом 30° выполнен по ГОСТ 24737-81 и обеспечивает плотное прилегание к гайке и стабильную передачу усилия.

• Материал: сталь С45 — прочная, износостойкая, подходит для нагруженных узлов.
• Профиль резьбы: трапеция с углом 30° по ГОСТ 24737-81 — лучше выдерживает нагрузку, чем обычная треугольная резьба.
• Однозаходная нарезка: один непрерывный виток — просто и надёжно для большинства задач.
• Точность изготовления: допуски h4/e7 — гарантия плотного соединения с гайкой без люфта.
• Прямолинейность: отклонение не более 0,2 мм на 300 мм длины — винт не «извивается», работает плавно.

Размерный ряд серии TR

В таблице — все доступные размеры трапецеидальных винтов серии TR ГОСТ 24737-81 из каталога TECHNIX. Текущий товар TR30x6TECHNIXPRO выделен для удобства.

Технические параметры и условия эксплуатации

Этот винт перемещает гайку на 6 мм за каждый полный оборот — удобно, когда нужно быстро и точно двигать деталь. При регулярной смазке пара «винт-гайка» работает с КПД до 40% и выдерживает нагрузку до 70 кН. Упрочнённая поверхность защищает резьбу от износа даже при частых циклах работы. Все размеры соответствуют ГОСТ 24737-81.

• Линейная скорость: до 1,8 м/мин при 300 об/мин — быстро, но без рывков.
• Максимальная нагрузка: до 70 кН при правильной установке.
• Температура работы: от –20 °С до +80 °С — подходит для большинства цехов.
• Смазка: обычный Литол-24 или аналог, обновлять каждые 200–300 часов работы.
• Защита от пыли: в запылённых помещениях используйте защитные кожухи.
• Точность установки: отклонение оси не более 0,15 мм на метр — для равномерного износа.
• Срок службы: более 5000 часов при соблюдении простых правил ухода.

Применяемость

Винт с правой резьбой TR30x6TECHNIXPRO — универсальное решение для большинства механизмов. Его используют там, где нужно надёжно и точно перемещать детали: в станках с ЧПУ, подъёмных платформах, регулировочных узлах прессов и автоматических линиях.

• Подающие приводы фрезерных, токарных и шлифовальных станков.
• Грузоподъёмные устройства: винтовые домкраты, опорные стойки, подъёмные платформы.
• Прессы и штамповочное оборудование с классической кинематикой.
• Автоматические линии сборки и упаковки с линейным перемещением.
• Роботы и измерительные системы, где важна точность и надёжность хода.

Аналоги

Если вы ищете замену винту TR30x6TECHNIXPRO, обратите внимание на аналоги других производителей. Главное — совпадение диаметра (30 мм), шага (6 мм), направления резьбы (правая) и соответствие ГОСТ 24737-81. Ниже — проверенные варианты.

Перед заменой обязательно уточните у поставщика: совпадает ли профиль резьбы, направление (R — правая) и допустимая нагрузка.

Часто задаваемые вопросы

Как понять, что резьба правая, а не левая?
Посмотрите на винт сбоку: если витки «поднимаются» слева направо — резьба правая. Или попробуйте закрутить гайку: если она идёт по часовой стрелке — это правая резьба (стандартная). Для удобства на упаковке обычно нет специальных маркировок для правой резьбы — это вариант по умолчанию.

Можно ли использовать этот винт с любой гайкой?
Нет. Гайка должна иметь точно такой же профиль и шаг резьбы по ГОСТ 24737-81, а также правое направление. Иначе соединение не соберётся или быстро выйдет из строя. Подбирайте гайку с маркировкой «правая» или без суффикса LH.

Как часто нужно смазывать винт?
Рекомендуется наносить смазку каждые 200–300 часов работы (примерно раз в 1–2 месяца при сменном графике). Используйте Литол-24, ШРУС-4 или специализированные смазки для ходовых винтов.

Что будет, если перепутать левую и правую резьбу при заказе?
Винт просто не встанет на место: гайка не накрутится или механизм будет работать в обратную сторону. Поэтому всегда проверяйте маркировку: без суффикса — правая резьба, с LH — левая.

Подходит ли этот винт для уличного оборудования?
Материал и закалка позволяют работать при температурах от –20 °С до +80 °С. Но для защиты от влаги, пыли и абразива обязательно используйте защитные кожухи или сильфоны — это продлит срок службы в разы.
