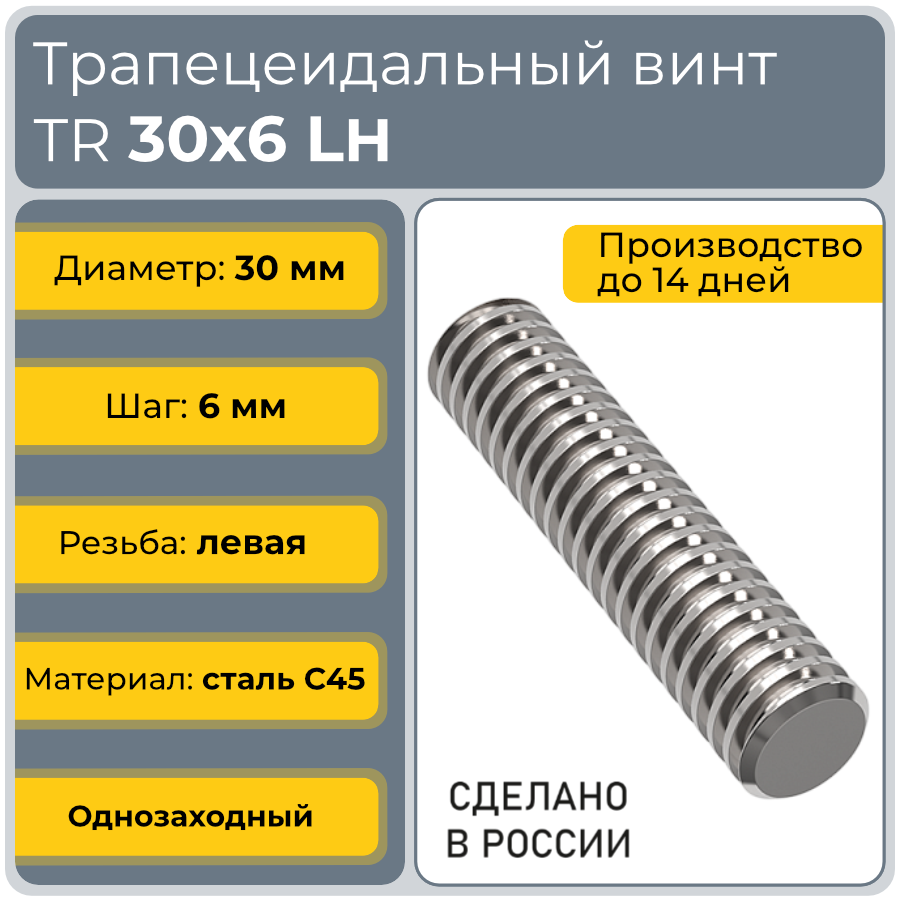

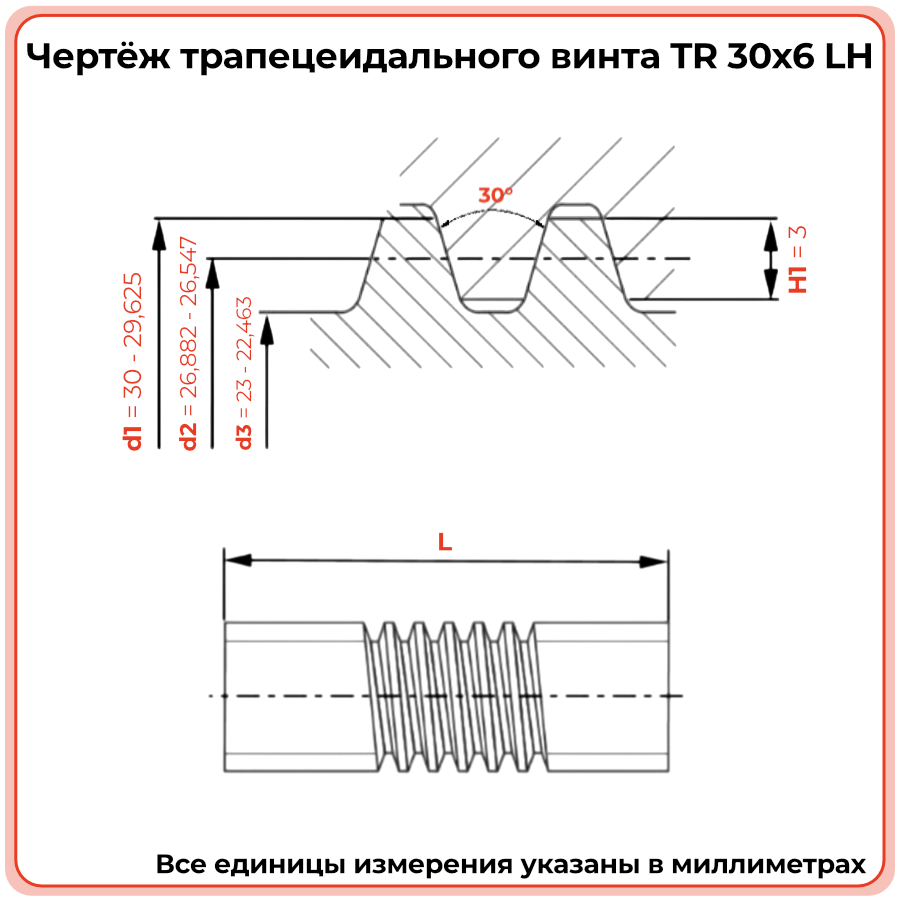

      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 в Санкт-Петербурге

      Главная
      —
      Каталог
      —
      Трапецеидальные гайки и винты
      —
      Винты трапецеидальные
      —Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      Трапецеидальный винт 30x6 TR левый (диаметр 30 мм, шаг 6 мм) С45 TECHNIX PRO
      В избранное
      Артикул: TR30x6LHTECHNIXPRO
      TECHNIX PRO
      Характеристики
      Серия
      —
      TR ГОСТ
      Типоразмер
      ?
      Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
      —
      30x6
      Шаг резьбы, мм
      ?
      Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
      —
      6
      Все характеристики
      Аналоги
      Аналог Conti: KTS 30 A L
      24 руб.
      /см
      28 руб.
      Есть в наличии: 5960

      В корзинуПерейти в корзину
      Заказать счет Счет
      Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок
      Рассчитать доставку
      Гарантия 12 месяцев
      Гарантия 12 месяцев
      Система скидок для постоянных клиентов
      Система скидок для постоянных клиентов
      Резерв товара под ваши потребности
      Резерв товара под ваши потребности
      Несколько этапов проверки качества товара
      Несколько этапов проверки качества товара
      Помощь специалистов онлайн

      Помощь
      эксперта

      +7 (812) 490-76-68
      Заказать звонок

      Оптовые цены

      Выгодные условия для оптовых клиентов

      Получить оптовый прайс

      Бесперебойные поставки комплектующих

      Заключение договоров сотрудничества

      Заключить договор

      Запрос финансовой отсрочки

      Для постоянных клиентов

      Получить отсрочку
      • Описание
      • Характеристики
      • Наличие
      • Доставка
      Износ гаек и центр TR30x6LH или ШВП 3210 TR30x6LH или TR28x5LH Калькулятор Характеристики Аналоги Вопросы

      TR30x6LH — левый винт для быстрых и тяжёлых центрирующих механизмов

      TR30x6LH TECHNIX PRO — трапецеидальный винт Ø30 мм с шагом 6 мм и левой однозаходной резьбой. С правым TR30x6 на общем валу расстояние между сторонами меняется на 12 мм за каждый оборот — быстрее, чем любая пара меньшего диаметра. Её ставят там, где тяжёлый механизм приходится часто перенастраивать: в центраторах и люнетах для труб большого диаметра, раздвижных тележках и опорах, регулируемых ложементах для рулонов и валов, симметричных упорах прессов. Виток высотой 3 мм даёт ресурс гайки, а пологий угол подъёма (≈ 4,05°) — самоторможение с бронзой с запасом около 1,9°. Профиль 30° по ГОСТ 24737-81 / DIN 103, сталь C45, накатка, HB 260–270, прямолинейность 0,2 мм на 300 мм, 4,38 кг/м.

      Профиль левой резьбы TR30x6LH: d 30 мм, шаг P 6 мм, d2 27 мм, d3 23 мм, H1 3 мм, угол профиля 30°.

      Масса4,38 кг/м

      Нажмите на параметр или на элемент чертежа.

      Износ гаек пары TR30x6 + TR30x6LH: когда менять и почему уходит центр

      Изнашивается в первую очередь бронзовая гайка, а не стальной винт. Под нагрузкой каждая сторона механизма отходит от центра на величину износа своей гайки. Если гайки изношены одинаково, центр остаётся на месте. Если по-разному, он смещается на половину разницы. Пример: левая гайка изношена на 0,8 мм, правая на 0,2 мм — центр зажима уходит на 0,3 мм в сторону левой.

      Осевой люфт гайки на TR30x6СостояниеЧто делать
      до 0,2 ммновая бронзовая гайкаобычная эксплуатация
      0,4–0,6 ммнормальный износпроверить смазку и чистоту винта
      ≈ 0,75 мм (⅛ шага)заметный износсравнить люфт обеих гаек, заказать замену
      ≈ 1,5 мм (¼ шага)предельный износзаменить обе гайки пары одновременно

      Предел в четверть шага — распространённый критерий для трапецеидальных гаек. Глубокий виток TR30x6 даёт здесь больший запас, чем винты с шагом 4–5 мм. Как замерить: застопорите вал, поставьте индикатор на корпус гайки и сдвиньте сторону механизма вдоль оси в обе стороны. Меняйте гайки парой: новая гайка рядом с изношенной сразу сместит центр.

      TR30x6LH или ШВП 3210 для частой перенастройки

      Если механизм перенастраивают много раз за смену, логично посмотреть на ШВП 3210: шаг 10 мм и минимальный износ. Для симметричной конструкции ей нужна левая резьба на второй половине вала и тормоз, если механизм держит усилие. Проверяем, что из этого реально и что даёт пара TR30x6 с шагом 6 мм.

      Сравниваем с ШВП 3210 — Ø32 с шагом 10 мм, к ней присматриваются, когда тяжёлый механизм нужно перестраивать часто. Мощность — при равной скорости, жёсткость — на пролёте 1 м. Длиннее полоса — лучше; «оценка» — экспертная строка, остальные рассчитаны.

      ПараметрTR30x6LHШВП 3210
      Левое исполнение в каталоге (факт)есть, на складетолько правая (SFU-R)
      Мощность: 50 кг со скоростью 1 м/мин, Вт≈ 20,3 Вт≈ 9,1 Вт
      Предельная скорость при пролёте 1 м, мм/мин≈ 14 590≈ 27 900
      Допустимое сжатие при пролёте 1 м, Н≈ 27 980 Н≈ 48 580 Н
      Самоторможение, запасесть, 1,9°нет
      Погрешность хода на 300 мм, мкмдо 100до 50 (класс C7)
      Ход на шаг двигателя 1,8°, мм0,0300,050
      Осевой люфт (оценка)есть, уменьшают разрезной гайкойминимальный, возможен преднатяг
      Стойкость к пыли и стружке (оценка)высокаянизкая, нужна защита
      Стоимость (оценка)нижевыше

      Вывод: ШВП 3210 перенастраивается быстрее, почти не изнашивается и примерно в 1,7 раза устойчивее на сжатие. Но левой ШВП 3210 в каталоге TECHNIX нет, а без самоторможения настройка под нагрузкой не удержится без тормоза. Пара TR30x6 + TR30x6LH с ходом 12 мм за оборот держит размер сама, а износ её гаек контролируется простым замером люфта. Гайки меняют за минуты, при этом винты служат дальше.

      Как считали: нагрузка 50 кг, бронзовая гайка со смазкой (μ = 0,10), КПД ШВП 0,9; опоры «заделка — опора»; обороты — 70 % от критических, n = 0,7 · 15,1 · dr / L² · 10⁷; сжатие — F = 10 · dr⁴ / L² · 10⁴; dr — диаметр тела винта (у ШВП ≈ по впадинам дорожки, 26,4 мм — расчётная оценка).

      TR30x6LH или TR28x5LH: скорость перенастройки или удержание

      Тело винта у них почти одинаковое, разница — в шаге: 12 мм изменения размера за оборот против 10 мм. Сравнение для бронзовых гаек; половина пары — с центральной заделкой.

      Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.

      ПараметрTR30x6LHTR28x5LH
      Изменение размера за оборот12 мм10 мм
      Запас на износ гайки1,5 мм1,25 мм
      Сжатие половины 1 м≈ 28 кН≈ 25,6 кН
      Нагрузка на гайку 50 мм≈ 14,8 кН≈ 14 кН
      Запас самоторможения1,9°2,3°
      Момент на 1 кН усилия4,7 Н·м4,3 Н·м

      Итог: частая перенастройка и долгий ресурс гаек — TR30x6LH. Силовой зажим под вибрацией, где важнее всего удержание, — TR28x5LH.

      Калькулятор половины пары TR30x6LH

      Введите длину одной половины и усилие на её гайке. Момент на общем валу — удвоенный момент половины. Формулы:

      Δ = 2 · n · P
      Скорость изменения размера, мм/мин; P = 6 мм.
      Tпары = F · d2 · tg (φ + ρ′)
      Суммарный момент для силы F на гайке каждой стороны; d2 = 27 мм, φ ≈ 4,05°.
      e = (w1 − w2) / 2
      Смещение центра при разном износе гаек w1 и w2, мм.
      Fk = η · d3⁴ / L² · 10⁴
      Предел устойчивости при разжиме, Н; d3 = 23 мм; η = 20 / 10 / 5 / 1,3.
      nдоп = 0,7 · f · d3 / L² · 10⁷
      Обороты без резонанса; f = 21,9 / 15,1 / 9,7 / 3,4.
      1Левая половина вала
      2Результат пересчитывается автоматически
      Ход стороны в минуту—
      Предел по резонансу—
      Момент левой половины—
      Фиксация размера—
      Устойчивость при разжиме—
      Введите параметры — расчёт обновится автоматически.

      Статическая оценка без трения в опорах. Центраторы с ударной нагрузкой и механизмы шире 3 м согласуйте с инженерами TECHNIX.

      Технические характеристики

      АртикулTR30x6LHTECHNIXPRO
      Серия / типоразмерTR ГОСТ / 30x6 LH
      Резьбалевая, однозаходная, трапецеидальная 30°
      СтандартГОСТ 24737-81 / DIN 103
      Шаг P6 мм
      Наружный диаметр d29,625–30 мм
      Средний диаметр d226,547–26,882 мм
      Внутренний диаметр d322,463–23 мм
      Рабочая высота H13 мм
      Поля допуска4h / 7e
      Погрешность шагадо 100 мкм на 300 мм
      Прямолинейность0,2 мм на 300 мм
      Материал / твёрдостьсталь C45 / HB 260–270
      Изготовлениенакатка
      Масса4,38 кг/м
      Параправый TR30x6

      Допуски и размерный ряд — в PDF «Трапецеидальные винты серии TR (ГОСТ)».

      Левый трапецеидальный винт TR30x6LH TECHNIX PRO

      Аналоги TR30x6LH

      Левый Tr30x6 — стандартный размер, его выпускают параллельно с правым. При подборе замены смотрите на признак левой резьбы (LH или L) и шаг 6 мм. Для Ø30 встречается ещё шаг 10 мм, гайки к нему не подходят.

      Производитель / стандартОбозначениеСовместимость
      CONTIKTS 30 A LПо диаметру, шагу и направлению
      ГОСТ 24737-81 / DIN 103Tr 30x6 LHЛюбой левый однозаходный винт 30x6
      Пара со склада: правый TR30x6 и левый TR30x6LH. Держите в запасе комплект гаек Tr30x6 и Tr30x6LH одной длины — при замене их ставят только парой.
      Центратор или раздвижная опора под ваш размер? Пришлите ход, усилие на сторону и частоту перенастройки — подберём пару винтов и гайки, обработаем концы под центральную опору.
      Запросить пару

      Сборка и обслуживание пары TR30x6 + TR30x6LH

      1. Центральный упорный узел — сдвоенные радиально-упорные подшипники; крайние опоры плавающие, с запасом осевого хода на нагрев вала.
      2. Гайки ставьте в корпуса со съёмной крышкой — так их можно заменить, не снимая вал.
      3. Смазочные отверстия в корпусах гаек и график смазки: при частой перенастройке гайки изнашиваются быстрее всего именно из-за пересыхания.
      4. Контроль люфта — раз в квартал или по счётчику циклов, замер для обеих гаек (см. таблицу выше).
      5. Маркировка — левый винт и гайку Tr30x6LH пометьте краской при получении.

      Размерный ряд серии TR TECHNIX PRO

      Левые исполнения в каталоге: TR12x3LH, TR14x3LH, TR16x4LH, TR18x4LH, TR20x4LH, TR24x5LH, TR28x5LH и TR30x6LH.

      Модельd, ммP, ммd2, ммd3, ммH1, ммШаг, мкм/300 мм
      TR10x21028,739–8,9297,191–7,51,0100
      TR10x31038,5 (ном.)6,5 (ном.)1,5100
      TR12x3 / LH12310,191–10,4158,135–8,51,5100
      TR14x3 / LH14312,191–12,41510,135–10,51,5100
      TR16x4 / LH16413,64–13,90511,074–11,52,0100
      TR18x4 / LH18415,64–15,90513,074–13,52,0100
      TR20x4 / LH20417,64–17,90515,074–15,52,0100
      TR24x5 / LH24521,094–21,39418,019–18,52,5100
      TR25x525522,5 (ном.)19,5 (ном.)2,5100
      TR28x5 / LH28525,094–25,39422,019–22,52,5100
      TR30x630626,547–26,88222,463–233,0100
      TR30x6LH30626,547–26,88222,463–233,0100
      TR32x632628,547–28,88224,463–253,0100
      TR36x636632,547–32,88228,463–293,0100
      TR40x740736,02–36,37531,431–323,5100
      TR44x744740,02–40,37535,431–363,5100
      TR50x850845,468–45,86840,368–414,0100

      Маркировка и где применяют TR30x6LH

      Маркировка

      • TR30x6LH — трапецеидальная резьба 30°, Ø30 мм, шаг 6 мм, левая (LH).
      • Варианты записи: Tr 30x6 LH, Tr30x6-LH, ТР30х6 лев., винт ходовой 30x6 левый, KTS 30 A L.

      Применение

      • Центраторы, люнеты и роликоопоры для труб большого диаметра.
      • Регулируемые ложементы для рулонов, валов и цилиндрических заготовок.
      • Раздвижные тележки, опоры и порталы с симметричной перенастройкой.
      • Симметричные упоры и прижимы прессов и листогибов.
      • Регулировка ширины тяжёлых транспортёров и накопителей.
      Левый винт TR30x6LH в центрирующем механизме

      Частые вопросы

      Когда менять гайки на паре TR30x6 + TR30x6LH?

      Распространённый критерий — осевой люфт около четверти шага, то есть ≈ 1,5 мм для TR30x6. При ≈ 0,75 мм стоит заказать замену. Меняйте обе гайки пары одновременно, иначе сместится центр механизма.

      Почему смещается центр симметричного механизма?

      Каждая сторона отходит от центра на величину износа своей гайки. Центр смещается на половину разницы износа: при 0,8 мм на одной гайке и 0,2 мм на другой — на 0,3 мм. Поэтому важно смазывать обе гайки одинаково и менять их парой.

      На сколько меняется размер за оборот вала пары TR30x6?

      На 12 мм: каждая сторона проходит 6 мм. Перенастройка на 300 мм — 25 оборотов, при 100 об/мин мотора это около 15 секунд.

      Удержит ли пара на TR30x6LH настройку под нагрузкой?

      Да, с бронзовыми гайками запас самоторможения около 1,9°. Для зажимов под сильной вибрацией надёжнее пара TR28x5 с запасом 2,3°.

      Какой момент нужен на валу пары TR30x6 + TR30x6LH?

      Примерно 4,7 Н·м на валу на каждый килоньютон силы, приложенной к одной стороне, если гайки бронзовые и смазаны. Для 5 кН на сторону выходит около 24 Н·м, к этому добавьте трение в подшипниках.

      Чем TR30x6LH лучше TR28x5LH?

      Перенастройка на 20 % быстрее (12 против 10 мм за оборот) и больший запас на износ гайки — 1,5 против 1,25 мм люфта. Тело почти одинаковое. TR28x5LH надёжнее держит силовой зажим под вибрацией.

      Что понадобится для механизма

      Правый винт TR30x6 Гайки трапецеидальные Механическая обработка
      Техническая информация (.pdf)
      Трапецеидальные винты серии TR (ГОСТ) 549,7 кб
      Общая информация
      Серия
      TR ГОСТ
      Типоразмер
      ?
      Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
      30x6
      Материал
      сталь
      Направление резьбы
      левое
      Заходность резьбы
      ?
      Заходность резьбы - это количество отдельных винтовых линий (нитей), образующих резьбу на винте или в гайке.
      однозаходная
      Метод изготовления
      накатанный винт
      Сфера применения
      линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
      Производитель
      TECHNIX PRO
      Страна производства
      РФ (Россия)
      Вес, кг/м
      4,38
      Технические параметры
      Твердость
      ?
      Твёрдость - это показатель сопротивления материала резьбы вмятинам, износу и пластической деформации, выраженный в единицах HB, HRC или HV.
      HB260-270
      Точность исполнения резьбы
      ?
      Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
      h4/e7
      Эффективная высота резьбы H1, мм
      ?
      Эффективная высота резьбы (рабочая высота профиля) - это часть общей высоты профиля, которая реально участвует в передаче нагрузки между винтом и гайкой.
      3
      Внешний диаметр (максимальный) d maxi, мм
      30
      Внешний диаметр (минимальный) d mini, мм
      29,625
      Внутренний диаметр (максимальный) d3 maxi, мм
      23
      Внутренний диаметр (минимальный) d3 mini, мм
      22,463
      Средний диаметр (максимальный) d2 maxi, мм
      26,882
      Средний диаметр (минимальный) d2 mini, мм
      26,547
      Класс точности, мкм/300 мкм
      ?
      Максимально допустимое отклонение перемещения или размера на участке длиной 300 мм, выраженное в микрометрах
      100
      Прямолинейность, мм/300 мм
      ?
      Допустимое отклонение детали от идеальной прямой на участке длиной 300 мм, выраженное в миллиметрах.
      0,2
      Шаг резьбы, мм
      ?
      Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
      6
