О товаре

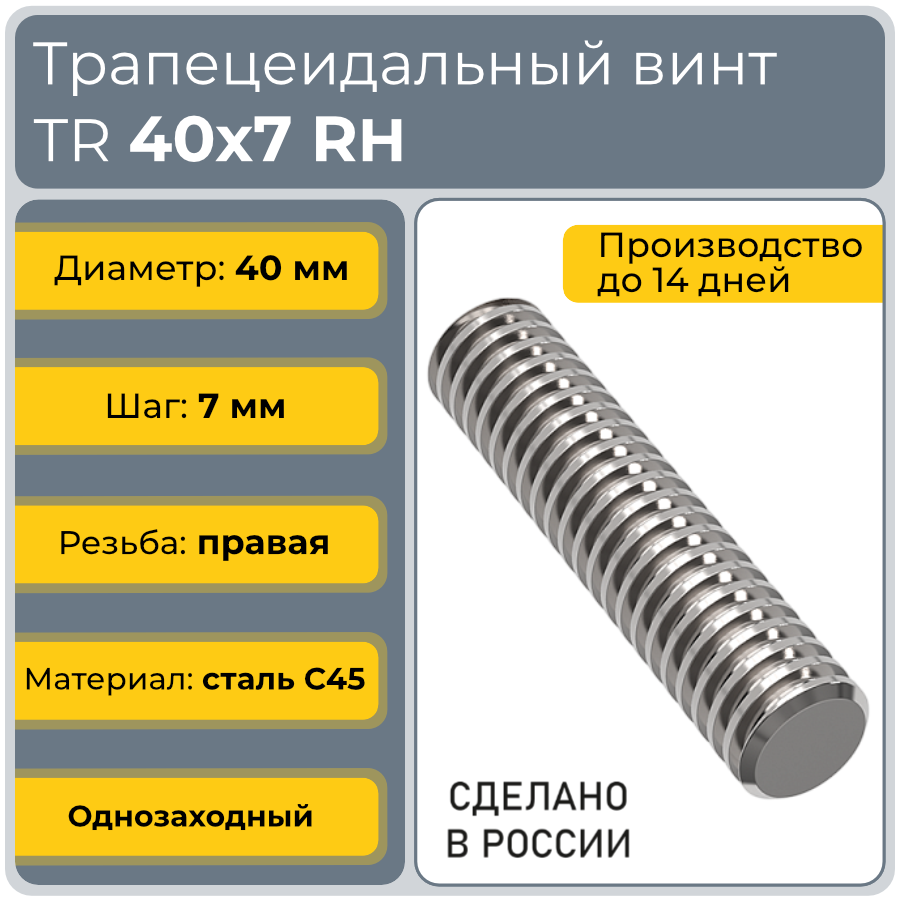

Трапецеидальный винт TR40x7 TECHNIX PRO — ходовой винт с правой однозаходной резьбой, номинальным диаметром 40 мм и шагом 7 мм. Предназначен для надёжного преобразования вращения в линейное перемещение в тяжёлых приводах, где важны высокая несущая способность и износостойкость.
Винт изготовлен из конструкционной стали С45 с поверхностной закалкой до твёрдости HB 260–270, что обеспечивает устойчивость профиля резьбы к абразивному износу при длительной эксплуатации. Правое исполнение резьбы является стандартным для большинства промышленных применений и обеспечивает совместимость с серийными трапецеидальными гайками.
Расшифровка артикула
Маркировка TR40x7TECHNIXPRO содержит ключевые параметры винта: тип резьбы, геометрические размеры и направление навивки. Корректная расшифровка помогает подобрать совместимую трапецеидальную гайку и избежать ошибок при комплектации линейного привода.
- TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, угол профиля 30°.
- 40 — номинальный наружный диаметр резьбы: 40 мм.
- 7 — шаг резьбы: 7 мм (однозаходное исполнение).
- Правое направление — стандартное исполнение, поступательное движение при вращении по часовой стрелке.
- TECHNIX PRO — серия промышленного класса для оборудования с повышенными требованиями к ресурсу и точности.
Полное обозначение: TR40x7TECHNIXPRO. При заказе учитывайте класс точности 100 мкм/300 мм, допуск резьбы h4/e7 и требуемую длину винта под ваш проект.
Конструкция и устройство

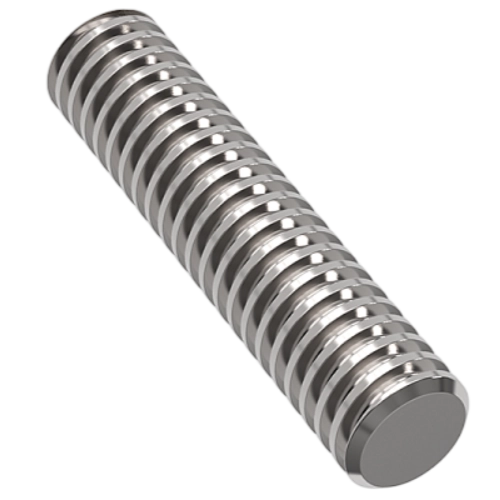

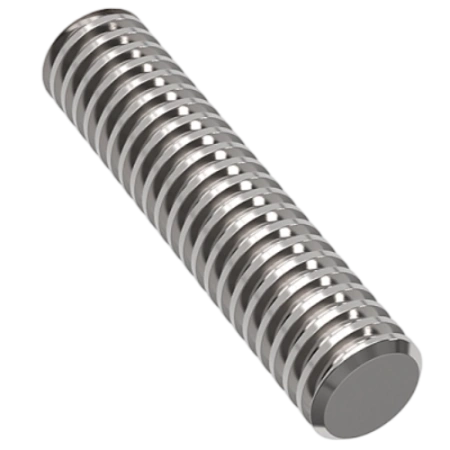

Винт представляет собой стальной вал с нарезанной трапецеидальной резьбой, профиль которой оптимизирован для передачи высоких осевых нагрузок при минимальном трении. Однозаходная резьба с шагом 7 мм обеспечивает баланс между скоростью перемещения и точностью позиционирования в мощных линейных приводах.
- Материал: конструкционная сталь С45 с термической обработкой поверхности.
- Твёрдость поверхности: HB 260–270 для повышения износостойкости резьбового профиля.
- Класс точности резьбы: 100 мкм/300 мм, допуск h4/e7 — соответствие ГОСТ 24737-81.
- Эффективная высота профиля резьбы H1: 3,5 мм — увеличенная несущая способность.
- Правое направление навивки — стандартное исполнение для большинства промышленных приводов.
Размерный ряд серии TR ГОСТ
Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX PRO. Текущий товар TR40x7TECHNIXPRO выделен.
Технические параметры и условия эксплуатации
Трапецеидальный винт TR40x7 обеспечивает надёжное преобразование крутящего момента в линейное усилие при работе в паре с бронзовыми или полимерными гайками. Профиль резьбы с углом 30° и высотой профиля 3,5 мм оптимизирован для передачи осевых нагрузок до 8–12 кН в зависимости от скорости и режима смазки.
- Номинальный диаметр: 40,0 мм; шаг резьбы: 7,0 мм.

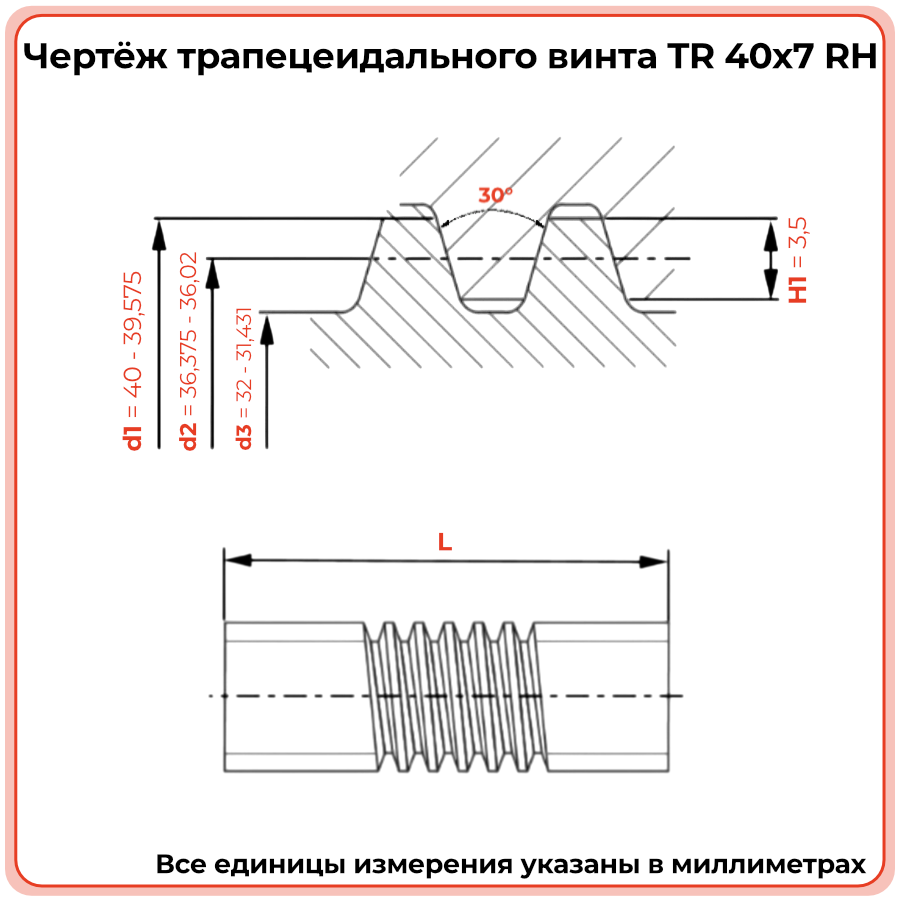

- Средний диаметр d2: 36,02–36,375 мм; внутренний d3: 31,431–32,0 мм.
- Класс точности: 100 мкм/300 мм; допуск резьбы: h4/e7.
- Материал: сталь С45, твёрдость поверхности HB 260–270.
- Направление: правое — стандартное исполнение, поступательное движение при вращении по часовой стрелке.
- Рекомендуемая смазка: пластичные смазки с противозадирными присадками или индустриальные масла ISO VG 68–150.
- Условия эксплуатации: температура −20…+80 °C, защита от абразивной пыли и влаги, регулярное обслуживание узла винт-гайка.
Применяемость
Винт с правой резьбой TR40x7 TECHNIX PRO является стандартным решением для большинства промышленных приводов линейного перемещения. Правое исполнение обеспечивает универсальную совместимость с серийными трапецеидальными гайками и упрощает подбор комплектующих при модернизации оборудования.
- Подъёмные механизмы, домкраты и винтовые прессы средней и большой грузоподъёмности.
- Регулировочные узлы металлообрабатывающих станков, прокатного и кузнечно-прессового оборудования.
- Линейные модули и портальные системы для автоматизации производственных процессов.
- Промышленные заслонки, задвижки и клапаны большого диаметра с электроприводом.
- Спецтехника и робототехнические комплексы с требованиями к надёжности и долговечности узлов.
Аналоги
По геометрическим параметрам винт TR40x7TECHNIXPRO соответствует стандартным исполнениям трапецеидальных винтов с правой резьбой. Ниже приведены соответствия по таблице совместимости для подбора аналогов при замене или расширении ассортимента.
Перед заменой рекомендуется сверить посадочные размеры, класс точности резьбы и допустимые нагрузки в каталогах производителей.
Часто задаваемые вопросы
При установке винтов диаметром от 40 мм важно использовать подъёмные приспособления и избегать перекосов. Гайка навинчивается вращением по часовой стрелке (если смотреть со стороны резьбы). Перед монтажом очистите профиль от консервационной смазки, нанесите рабочую смазку и проверьте соосность опорных узлов.
Нет, направление резьбы должно строго совпадать. Левая гайка не совместима с правым винтом — попытка сборки приведёт к заклиниванию и повреждению профиля. Подбирайте гайку без маркировки LH или с указанием «правая».
Геометрия профиля идентична, различается только направление навивки. Правая резьба является стандартным исполнением для большинства промышленных применений и обеспечивает универсальную совместимость с серийными гайками.
Стандартная поставка — прутки до 2–3 м. Возможна нарезка под ваш размер с обработкой концов под подшипниковые опоры или муфты. Укажите требуемую длину и тип обработки в заявке — подготовим КП в течение 1 рабочего дня.
Для винтов диаметром 40 мм и более рекомендуются пластичные смазки с противозадирными присадками (Литол-24, Mobilux EP 2) или индустриальные масла вязкостью ISO VG 100–150. При работе в запылённой среде используйте защитные чехлы и увеличьте периодичность обслуживания.
