Артикул:
TR40x7LHTECHNIXPRO
Характеристики
Серия
—
TR ГОСТ
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
40x7
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
—
7
Все характеристики
Аналоги
Аналог Conti:
KTS 40 A L
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

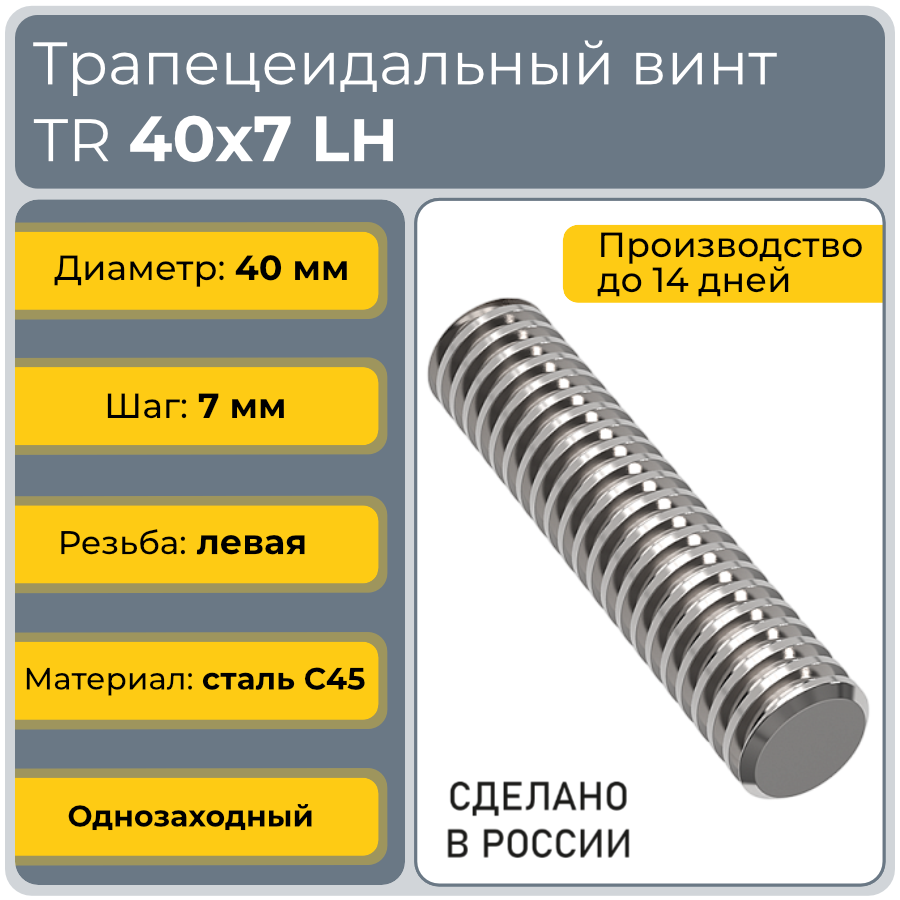

Трапецеидальный винт TR40x7LH TECHNIX PRO — ходовой винт с левой однозаходной резьбой, номинальным диаметром 40 мм и шагом 7 мм. Предназначен для надёжного преобразования вращения в линейное перемещение в тяжёлых приводах, где важны высокая несущая способность и износостойкость.
Винт изготовлен из конструкционной стали С45 с поверхностной закалкой до твёрдости HB 260–270, что обеспечивает устойчивость профиля резьбы к абразивному износу при длительной эксплуатации. Левое исполнение резьбы позволяет применять винт в реверсивных схемах и парных кинематических узлах с компенсацией крутящего момента.
Расшифровка артикула
Маркировка TR40x7LHTECHNIXPRO содержит ключевые параметры винта: тип резьбы, геометрические размеры и направление навивки. Корректная расшифровка помогает подобрать совместимую трапецеидальную гайку и избежать ошибок при комплектации линейного привода.
- TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, угол профиля 30°.
- 40 — номинальный наружный диаметр резьбы: 40 мм.
- 7 — шаг резьбы: 7 мм (однозаходное исполнение).
- LH — левое направление резьбы (Left Hand), поступательное движение при вращении против часовой стрелки.
- TECHNIX PRO — серия промышленного класса для оборудования с повышенными требованиями к ресурсу и точности.
Полное обозначение: TR40x7LHTECHNIXPRO. При заказе учитывайте направление резьбы, класс точности 100 мкм/300 мм и требуемую длину винта под ваш проект.
Конструкция и устройство
Винт представляет собой стальной вал с нарезанной трапецеидальной резьбой, профиль которой оптимизирован для передачи высоких осевых нагрузок при минимальном трении. Однозаходная резьба с шагом 7 мм обеспечивает баланс между скоростью перемещения и точностью позиционирования в мощных линейных приводах.
- Материал: конструкционная сталь С45 с термической обработкой поверхности.
- Твёрдость поверхности: HB 260–270 для повышения износостойкости резьбового профиля.
- Класс точности резьбы: 100 мкм/300 мм, допуск h4/e7 — соответствие ГОСТ 24737-81.
- Эффективная высота профиля резьбы H1: 3,5 мм — увеличенная несущая способность.
- Левое направление навивки для реверсивных схем и специальных кинематических решений.
Размерный ряд серии TR ГОСТ
Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX PRO. Текущий товар TR40x7LHTECHNIXPRO выделен.
Технические параметры и условия эксплуатации
Трапецеидальный винт TR40x7LH обеспечивает надёжное преобразование крутящего момента в линейное усилие при работе в паре с бронзовыми или полимерными гайками. Профиль резьбы с углом 30° и высотой профиля 3,5 мм оптимизирован для передачи осевых нагрузок до 8–12 кН в зависимости от скорости и режима смазки.

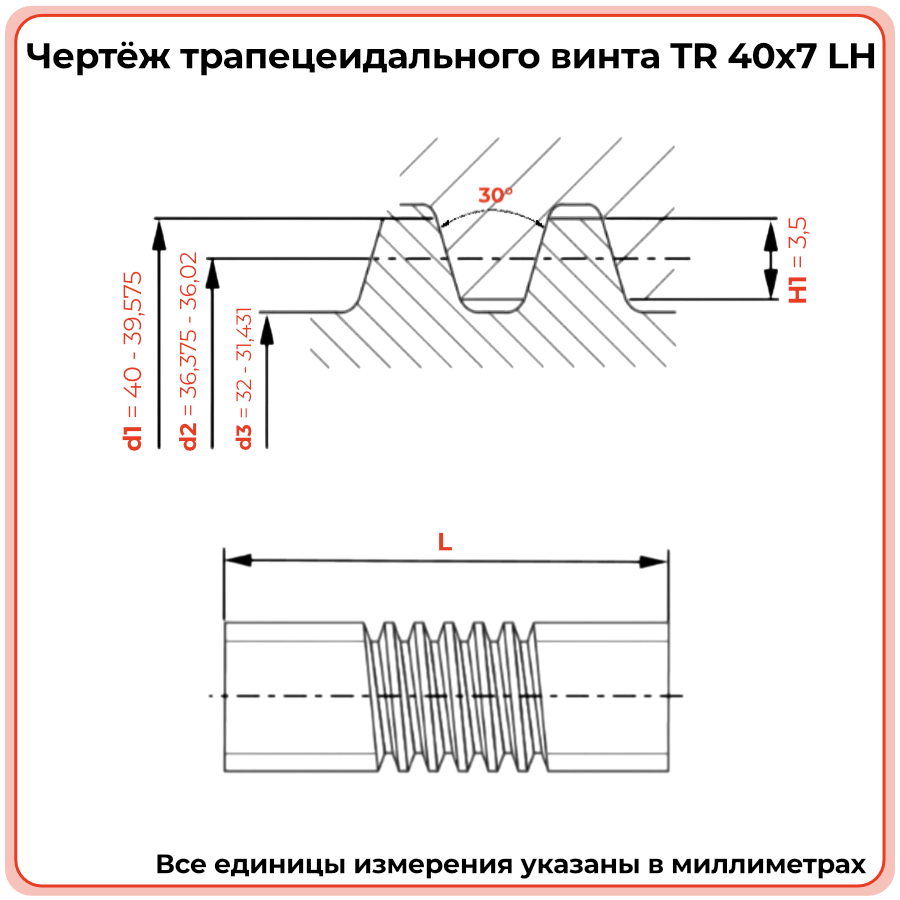

- Номинальный диаметр: 40,0 мм; шаг резьбы: 7,0 мм.
- Средний диаметр d2: 36,02–36,375 мм; внутренний d3: 31,431–32,0 мм.
- Класс точности: 100 мкм/300 мм; допуск резьбы: h4/e7.
- Материал: сталь С45, твёрдость поверхности HB 260–270.
- Направление: левое (LH) — поступательное движение при вращении против часовой стрелки.
- Рекомендуемая смазка: пластичные смазки с противозадирными присадками или индустриальные масла ISO VG 68–150.
- Условия эксплуатации: температура −20…+80 °C, защита от абразивной пыли и влаги, регулярное обслуживание узла винт-гайка.
Применяемость
Винт с левой резьбой TR40x7LH TECHNIX PRO востребован в тяжёлых механизмах, где кинематическая схема требует обратного направления перемещения относительно стандартных решений. Левая резьба компенсирует самоотвинчивание при вибрациях или используется в паре с правой для дифференциальных приводов большой мощности.
- Реверсивные подъёмные механизмы, домкраты и винтовые прессы с симметричной нагрузкой.
- Регулировочные узлы крупногабаритных станков, прокатного и кузнечно-прессового оборудования.
- Дифференциальные винтовые пары для точной микроподачи в измерительных и калибровочных системах.
- Промышленные заслонки, задвижки и клапаны большого диаметра с реверсивным электроприводом.
- Спецтехника и робототехника, где требуется компенсация крутящего момента в парных силовых осях.
Аналоги
По геометрическим параметрам винт TR40x7LHTECHNIXPRO соответствует стандартным исполнениям трапецеидальных винтов с левой резьбой. Ниже приведены соответствия по таблице совместимости TECHNIX для подбора аналогов при замене или расширении ассортимента.
Перед заменой рекомендуется сверить посадочные размеры, класс точности резьбы и допустимые нагрузки в каталогах производителей.
Часто задаваемые вопросы
При установке винтов диаметром от 40 мм важно использовать подъёмные приспособления и избегать перекосов. Гайка навинчивается вращением против часовой стрелки (если смотреть со стороны резьбы). Перед монтажом очистите профиль от консервационной смазки, нанесите рабочую смазку и проверьте соосность опорных узлов.
Нет, направление резьбы должно строго совпадать. Правая гайка не совместима с левым винтом — попытка сборки приведёт к заклиниванию и повреждению профиля. Подбирайте гайку с маркировкой LH или «левая».
Геометрия профиля идентична, различается только направление навивки. Левая резьба применяется в реверсивных схемах, для компенсации самоотвинчивания при вибрациях или в парных приводах, где требуется встречное движение кареток.
Стандартная поставка — прутки до 2–3 м. Возможна нарезка под ваш размер с обработкой концов под подшипниковые опоры или муфты. Укажите требуемую длину и тип обработки в заявке — подготовим КП в течение 1 рабочего дня.
Для винтов диаметром 40 мм и более рекомендуются пластичные смазки с противозадирными присадками (Литол-24, Mobilux EP 2) или индустриальные масла вязкостью ISO VG 100–150. При работе в запылённой среде используйте защитные чехлы и увеличьте периодичность обслуживания.
Техническая информация (.pdf)
Общая информация
Серия
TR ГОСТ
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
40x7
Материал
сталь
Направление резьбы
левое
Заходность резьбы
?
Заходность резьбы - это количество отдельных винтовых линий (нитей), образующих резьбу на винте или в гайке.
однозаходная
Метод изготовления
накатанный винт
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Вес, кг/м
8,03
Технические параметры
Твердость
?
Твёрдость - это показатель сопротивления материала резьбы вмятинам, износу и пластической деформации, выраженный в единицах HB, HRC или HV.
HB260-270
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Эффективная высота резьбы H1, мм
?
Эффективная высота резьбы (рабочая высота профиля) - это часть общей высоты профиля, которая реально участвует в передаче нагрузки между винтом и гайкой.
3,5
Внешний диаметр (максимальный) d maxi, мм
40
Внешний диаметр (минимальный) d mini, мм
39,575
Внутренний диаметр (максимальный) d3 maxi, мм
32
Внутренний диаметр (минимальный) d3 mini, мм
31,431
Средний диаметр (максимальный) d2 maxi, мм
36,375
Средний диаметр (минимальный) d2 mini, мм
36,02
Класс точности, мкм/300 мкм
?
Максимально допустимое отклонение перемещения или размера на участке длиной 300 мм, выраженное в микрометрах
100
Прямолинейность, мм/300 мм
?
Допустимое отклонение детали от идеальной прямой на участке длиной 300 мм, выраженное в миллиметрах.
0,3
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
7
