О товаре

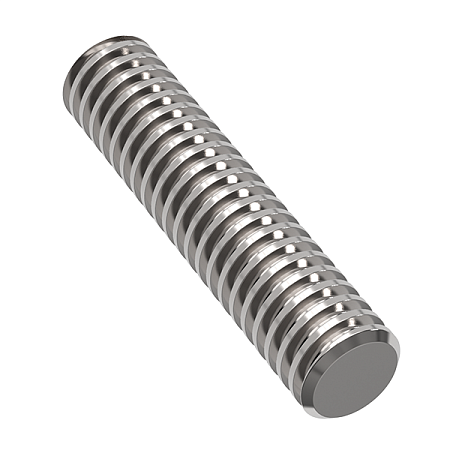

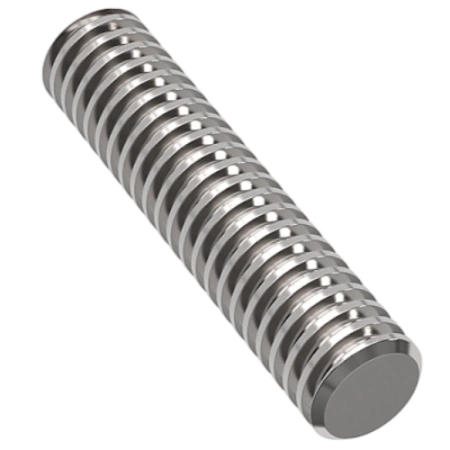

Трапецеидальный винт TR50x8 TECHNIX PRO — ходовой винт с правой однозаходной резьбой, номинальным диаметром 50 мм и шагом 8 мм. Предназначен для преобразования вращения в линейное перемещение в сверхтяжёлых приводах с экстремальными требованиями к несущей способности.
Винт изготовлен из конструкционной стали С45 с поверхностной закалкой до твёрдости HB 260–270, что обеспечивает максимальную устойчивость профиля к абразивному износу. Правое исполнение резьбы является стандартным и гарантирует полную совместимость с серийными трапецеидальными гайками большого диаметра.
Расшифровка артикула
Маркировка TR50x8TECHNIXPRO содержит ключевые параметры винта: тип резьбы, геометрические размеры и направление навивки. Корректная расшифровка помогает подобрать совместимую гайку и избежать ошибок при комплектации мощного линейного привода.
- TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, угол профиля 30°.
- 50 — номинальный наружный диаметр резьбы: 50 мм.
- 8 — шаг резьбы: 8 мм (однозаходное исполнение).
- Правое направление — стандартное исполнение, поступательное движение при вращении по часовой стрелке.
- TECHNIX PRO — серия промышленного класса для оборудования с экстремальными требованиями к ресурсу и надёжности.
Полное обозначение: TR50x8TECHNIXPRO. При заказе учитывайте класс точности 100 мкм/300 мм, допуск резьбы h4/e7 и требуемую длину винта под ваш проект.
Конструкция и устройство

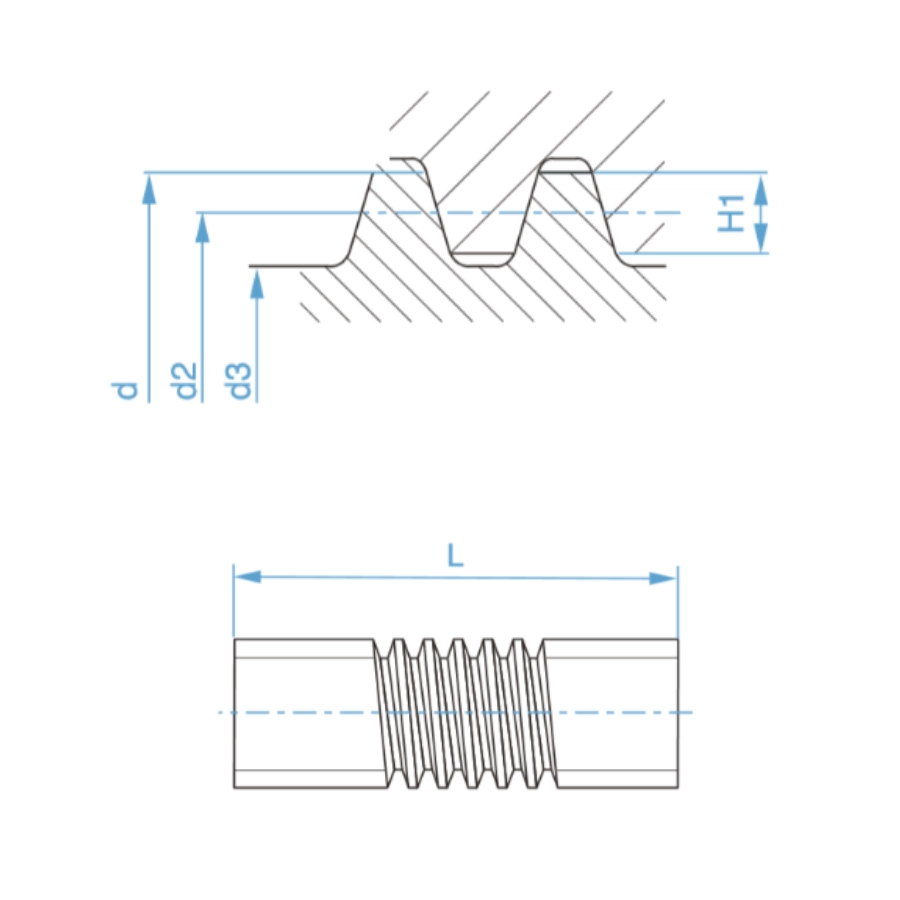

Винт представляет собой стальной прут с нарезанной трапецеидальной резьбой, профиль которой оптимизирован для передачи экстремальных осевых нагрузок при минимальном трении. Однозаходная резьба с шагом 8 мм обеспечивает баланс между высокой скоростью перемещения и точностью позиционирования в сверхмощных линейных приводах.
- Материал: конструкционная сталь С45 с термической обработкой поверхности.
- Твёрдость поверхности: HB 260–270 для максимальной износостойкости резьбового профиля.
- Класс точности резьбы: 100 мкм/300 мм, допуск h4/e7 — полное соответствие ГОСТ 24737-81.
- Эффективная высота профиля резьбы H1: 4,0 мм — максимальная несущая способность в серии.
- Правое направление навивки — стандартное исполнение для тяжёлых промышленных приводов.
Размерный ряд серии TR ГОСТ
Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR ГОСТ, представленных в ассортименте TECHNIX PRO. Текущий товар TR50x8TECHNIXPRO выделен.
Технические параметры и условия эксплуатации
Трапецеидальный винт TR50x8 обеспечивает надёжное преобразование крутящего момента в линейное усилие при работе в паре с бронзовыми или полимерными гайками большого диаметра. Профиль резьбы с углом 30° и высотой профиля 4,0 мм оптимизирован для передачи экстремальных осевых нагрузок до 15–25 кН в зависимости от скорости и режима смазки.

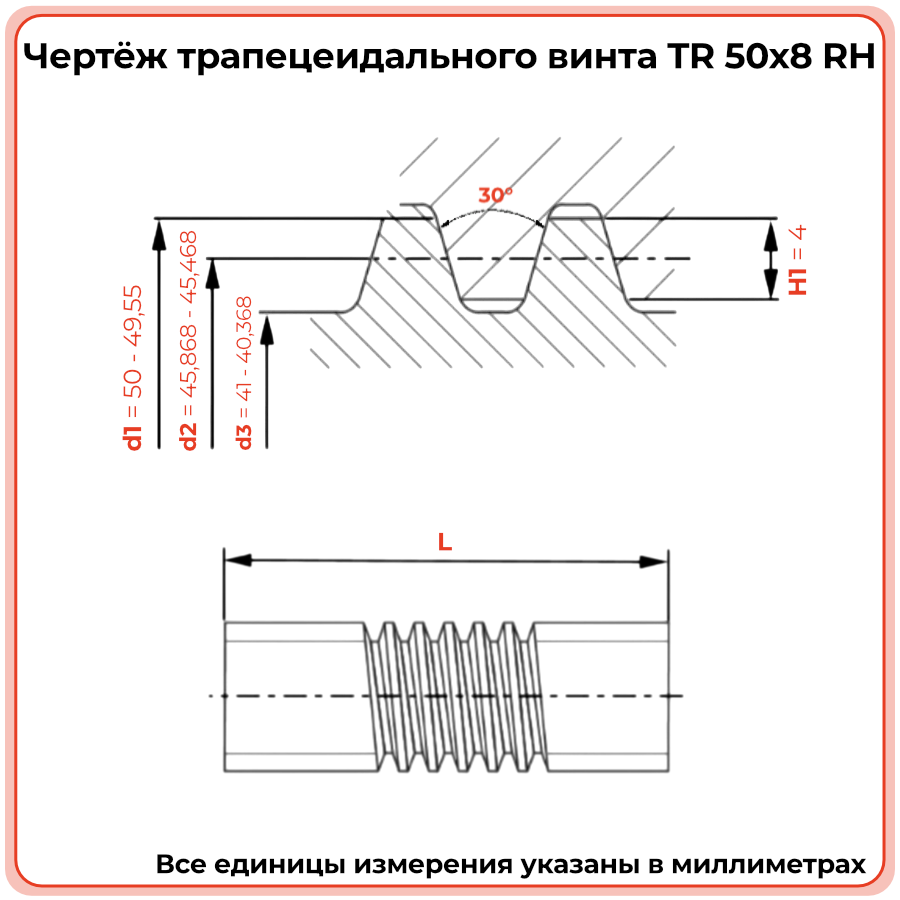

- Номинальный диаметр: 50,0 мм; шаг резьбы: 8,0 мм.
- Средний диаметр d2: 45,468–45,868 мм; внутренний d3: 40,368–41,0 мм.
- Класс точности: 100 мкм/300 мм; допуск резьбы: h4/e7.
- Материал: сталь С45, твёрдость поверхности HB 260–270.
- Направление: правое — стандартное исполнение, поступательное движение при вращении по часовой стрелке.
- Рекомендуемая смазка: пластичные смазки с противозадирными присадками или индустриальные масла ISO VG 100–220.
- Условия эксплуатации: температура −20…+80 °C, обязательная защита от абразивной пыли и влаги, регулярное обслуживание узла винт-гайка.
Применяемость
Винт с правой резьбой TR50x8 TECHNIX PRO является флагманским решением для сверхтяжёлых промышленных приводов линейного перемещения. Правое исполнение обеспечивает универсальную совместимость с серийными трапецеидальными гайками максимального диаметра и упрощает подбор комплектующих при модернизации оборудования экстремальной мощности.
- Сверхтяжёлые подъёмные механизмы, домкраты и винтовые прессы максимальной грузоподъёмности.
- Регулировочные узлы крупногабаритных прокатных станов, кузнечно-прессовых линий и металлургического оборудования.
- Линейные модули и портальные системы для автоматизации тяжёлых производств с экстремальными нагрузками.
- Промышленные заслонки, задвижки и клапаны сверхбольшого диаметра с электроприводом высокой мощности.
- Спецтехника, горное оборудование и робототехнические комплексы с максимальными требованиями к надёжности и долговечности.
Аналоги
По геометрическим параметрам винт TR50x8TECHNIXPRO соответствует стандартным исполнениям трапецеидальных винтов с правой резьбой большого диаметра. Ниже приведены соответствия по таблице совместимости для подбора аналогов при замене или расширении ассортимента.
Перед заменой рекомендуется сверить посадочные размеры, класс точности резьбы и допустимые нагрузки в каталогах производителей.
Часто задаваемые вопросы
При установке винтов диаметром 50 мм критически важно использовать подъёмные приспособления и избегать малейших перекосов. Гайка навинчивается вращением по часовой стрелке (если смотреть со стороны резьбы). Перед монтажом очистите профиль от консервационной смазки, нанесите рабочую смазку повышенной вязкости и проверьте соосность опорных узлов с помощью индикаторных стоек.
Нет, направление резьбы должно строго совпадать. Левая гайка не совместима с правым винтом — попытка сборки приведёт к заклиниванию и необратимому повреждению профиля. Подбирайте гайку без маркировки LH или с указанием «правая».
Геометрия профиля идентична, различается только диаметр и шаг. Винт 50x8 мм обладает максимальной несущей способностью в серии и предназначен для сверхтяжёлых приводов, где требуются экстремальные осевые нагрузки, устойчивость к износу и длительный ресурс без обслуживания.
Стандартная поставка — прутки до 3–4 м. Возможна нарезка под ваш размер с обработкой концов под подшипниковые опоры, муфты или фланцевые соединения. Укажите требуемую длину и тип обработки в заявке — подготовим КП в течение 1 рабочего дня.
Для винтов диаметром 50 мм рекомендуются высоконагруженные пластичные смазки с противозадирными присадками (Литол-24, Mobilux EP 2, Shell Gadus S2) или индустриальные масла вязкостью ISO VG 150–220. При работе в запылённой или влажной среде используйте защитные чехлы и увеличьте периодичность обслуживания до еженедельного контроля.
