Артикул:
BTC40B8TECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
40
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Высокотемпературный подшипник BTC 40 B8 TECHNIX применяется в механизмах с диаметром вала 8 мм, где наружное посадочное место рассчитано на подшипник диаметром 40 мм. Основной температурный диапазон составляет от -30 до +150 °C, кратковременный - от +150 до +400 °C. Такое исполнение можно использовать при комплектации промышленного оборудования с нагреваемыми опорами и невысокой скоростью вращения. Для правильного выбора необходимо учитывать особенности расположения подшипника в узле и продолжительность воздействия высокой температуры.
Особенности конструкции

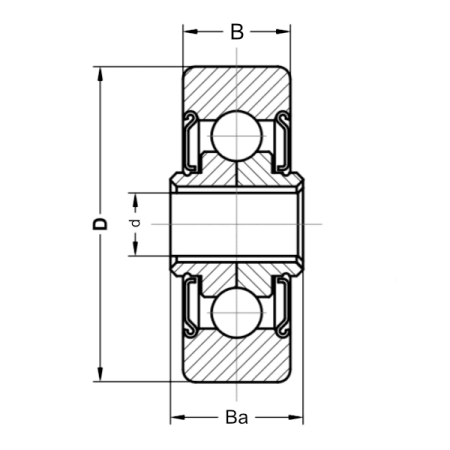

Подшипник изготовлен из стали AISI 52100. При размерах посадочных диаметров 8×40 мм его ширина B составляет 17 мм. Длина внутреннего кольца Ba равна 21 мм, то есть превышает ширину B на 4 мм. Различие осевых размеров необходимо учитывать при установке: длина внутреннего кольца влияет на расположение подшипника относительно втулок, буртиков и других сопряжённых элементов вала. Для этого исполнения предусмотрено уплотнение типа Z. При ремонте оборудования соответствие уплотнения и геометрии опоры проверяют вместе с посадочными размерами.
Скорость вращения составляет 100 об/мин. Экономичный рабочий диапазон от -30 до +150 °C совпадает с основным температурным режимом. При превышении +150 °C предусмотрена кратковременная работа, поэтому эксплуатацию при +400 °C нельзя рассматривать как постоянную. Если механизм работает с периодическим нагревом, необходимо учитывать продолжительность каждого температурного цикла. При подборе также оценивают величину нагрузки на опору. Внутренний диаметр 8 мм должен соответствовать посадочной поверхности вала, а наружный диаметр 40 мм - размеру отверстия в корпусе.
Расшифровка наименования
- BTC - обозначение высокотемпературной серии подшипников;
- 40 - числовой индекс маркировки, наружный диаметр составляет 40 мм;
- B8 - обозначение исполнения с внутренним диаметром 8 мм;
- TECHNIX - торговая марка производителя.
Область применения
BTC 40 B8 подходит для рассмотрения при комплектации тихоходных механизмов, работающих в условиях нагрева. При выборе учитывают посадочные размеры 8×40 мм, ширину 17 мм, длину внутреннего кольца 21 мм и уплотнение Z. Эксплуатация при температурах свыше +150 °C должна соответствовать кратковременному режиму.
Возможные направления применения:
- опоры вращающихся валов промышленного сушильного оборудования;
- тихоходные узлы нагревательных технологических установок;
- вспомогательные механизмы транспортирующих систем с нагреваемыми участками;
- опорные элементы оборудования термической обработки материалов;
- производственные машины с периодическим повышением температуры подшипниковых узлов.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
8
Наружный диаметр D, мм
40
Ширина B, мм
17
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
Z
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
21
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
