Артикул:
BTC50B10ZZCPGTECHNIX
Характеристики
Серия
—
BTC
Наружный диаметр D, мм
—
50
Диапазон рабочих температур, °C
—
от -30° до +150°C
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

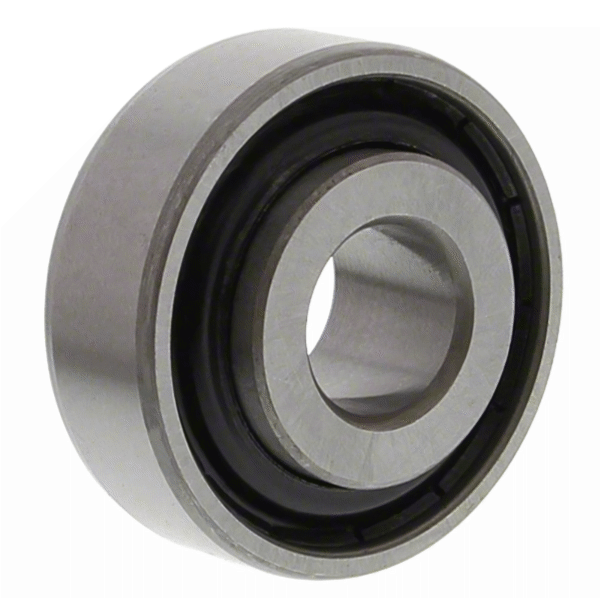

Подшипник BTC 50 B10 ZZ CPG TECHNIX предназначен для комплектации опор вращающихся валов диаметром 10 мм при наружном посадочном размере 50 мм. Исполнение относится к высокотемпературной серии BTC и имеет основной рабочий диапазон от -30 до +150 °C. Для кратковременного нагрева предусмотрен диапазон от +150 до +400 °C. Подшипник подходит для механизмов с небольшой скоростью вращения, в которых важны точность посадки, температурный режим и соответствующий тип уплотнения.
Особенности конструкции

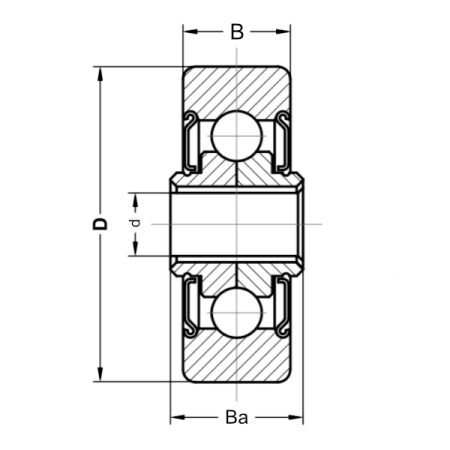

Для изготовления используется сталь AISI 52100. Ширина подшипника B составляет 17 мм, длина внутреннего кольца Ba - 21 мм. Превышение длины кольца над шириной B на 4 мм необходимо учитывать при проверке осевого размещения в опорном узле. При монтаже также важно обеспечить соответствие внутреннего и наружного диаметров посадочным поверхностям. Исполнение предусматривает уплотнение типа ZZ, которое учитывают наряду с монтажными размерами при выборе подшипника для замены.
Скорость вращения составляет 100 об/мин. Экономичный температурный диапазон совпадает с основным рабочим и находится в пределах от -30 до +150 °C. При повышении температуры свыше +150 °C предусмотрен кратковременный режим, не рассчитанный на непрерывную эксплуатацию при верхней температурной границе. Для оборудования с повторяющимися периодами нагрева необходимо учитывать их продолжительность и нагрузку на опору. При замене исполнения с уплотнением Z дополнительно проверяют совместимость варианта ZZ с условиями эксплуатации механизма.
Расшифровка наименования
- BTC - обозначение серии подшипников для повышенных температур;
- 50 - числовая часть маркировки, наружный диаметр равен 50 мм;
- B10 - индекс исполнения с внутренним диаметром 10 мм;
- ZZ - тип уплотнения подшипника;
- CPG - индекс исполнения подшипника;
- TECHNIX - производитель изделия.
Область применения
Исполнение BTC 50 B10 ZZ CPG можно использовать при комплектации тихоходных механизмов промышленного оборудования с нагреваемыми опорными узлами. При выборе учитывают посадочные размеры, длину внутреннего кольца, тип уплотнения и действующую нагрузку. Возможность кратковременной работы при сильном нагреве определяется температурным режимом конкретного оборудования.
Возможные направления применения:
- в опорах промышленного сушильного оборудования;
- во вспомогательных механизмах термических установок;
- в тихоходных валах транспортирующих систем с нагреваемыми участками;
- в опорных узлах машин для термической обработки материалов;
- в промышленных механизмах с периодическим повышением температуры рабочих узлов.
Общая информация
Серия
BTC
Материал
хромированная сталь AISI 52100
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
50
Ширина B, мм
17
Технические параметры
Диапазон рабочих температур, °C
от -30° до +150°C
Уплотнение
ZZ
Скорость вращения, об/мин
100
Длина внутреннего кольца Ba, мм
21
Экономичный рабочий диапазон
от -30° до +150°C
Краткий рабочий диапазон
от +150° до +400°C
