Артикул:
SU50-120/4T-M24x2-04
Характеристики
Ширина B, мм
—
111
Внутренний диаметр подшипника (d)
—
32
Ширина корпуса/фланца (B1), мм
—
59
Все характеристики
6 809 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

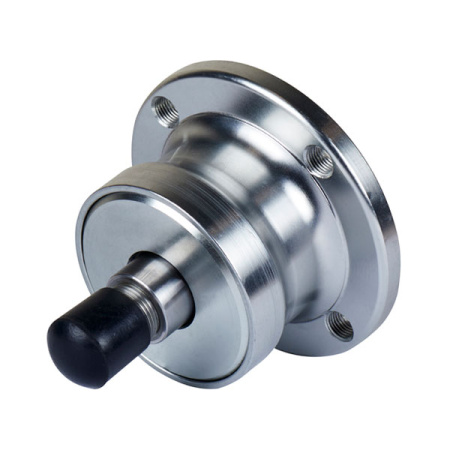

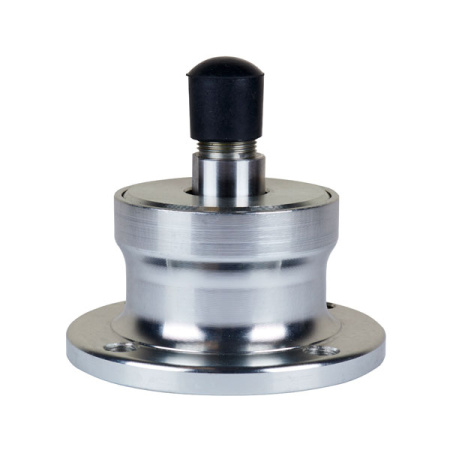

Ступица режущего узла AGRO RIDER SU50-120/4T-M24x2-04 предназначена для комплектования сельскохозяйственных механизмов, в которых режущий элемент устанавливается на ступичную опору с внутренним диаметром подшипника 32 мм. Общая ширина B составляет 111 мм, наружный диаметр подшипника - 145 мм. Такие размеры необходимо учитывать при ремонте в сборе, поскольку они определяют положение ступицы относительно соседних элементов и доступное монтажное пространство.
Особенности конструкции
Ширина корпуса или фланца B1 равна 59 мм, а ширина кромки B2 составляет 10,5 мм. Крепежная база выполнена с расстоянием J 120 мм между центрами отверстий. Размер отверстия на фланце H/T - M10x1.5, поэтому при установке необходимо обеспечить соответствие резьбового крепежа и существующей монтажной схемы.
Динамическая грузоподъемность C составляет 60, статическая C0 - 45,8. В артикуле также присутствует резьбовое обозначение M24x2, которое отличает эту ступицу от близких исполнений серии SU50. При подборе необходимо проверять весь комплект параметров: посадку 32 мм, наружный размер подшипника 145 мм, ширину 111 мм, межосевое расстояние 120 мм и резьбовые элементы соединения.
Расшифровка наименования
- SU50-120 - базовое обозначение ступицы данного типоразмера;
- 4T - индекс крепежного исполнения;
- M24x2 - резьбовой размер в составе артикула;
- 04 - индекс конкретного варианта исполнения;
- AGRO RIDER - линейка ступиц для сельскохозяйственной техники.
Область применения
SU50-120/4T-M24x2-04 выбирают для режущих узлов, где ступица должна обеспечить штатное положение подшипника и точное совпадение крепежных точек. Исполнение подходит как для плановой замены изношенной опоры, так и для восстановления узла после разборки, если монтажные размеры полностью соответствуют исходной конструкции.
Ступица подходит:
- для режущих механизмов сельскохозяйственных машин;
- для узлов с посадочным диаметром подшипника 32 мм;
- для монтажной базы с расстоянием между центрами отверстий 120 мм;
- для соединений с отверстием на фланце M10x1.5;
- для ремонта оборудования, рассчитанного на ступицу шириной 111 мм и наружный диаметр подшипника 145 мм.
Габариты
Ширина B, мм
111
Технические параметры
Внутренний диаметр подшипника (d)
32
Ширина корпуса/фланца (B1), мм
59
Расстояние между центрами отверстий (J), мм
120
Ширина кромки корпуса/фланца (B2), мм
10,5
Динамическая грузоподъемность (C)
60
Статическая грузоподъемность (C0)
45,8
Наружный диаметр подшипника (D), мм
145
Размер отверстия на фланце (H/T)
M10x1.5
