Аксессуары для кареток линейного перемещения: уплотнения и скребки, картриджи, гофрозащита
Каретки используются повсеместно вместе с системами линейного перемещения и отвечают за работу современных станков с ЧПУ и 3D-принтеров. Обычно принято выбирать готовые каретки в комплекте с направляющими. Но также важно учитывать, что каретки могут комплектоваться аксессуарами.
Компания «Техникс» напоминает, что подвижные элементы станка, в том числе каретки на профильных рельсах функционируют в пыльной и загрязненной среде. Поэтому следует использовать защитные блоки, которые снимают пыль и все посторонние загрязнения с поверхности.
Защитные аксессуары для направляющих
В первую очередь речь идет о защите от пыли, стружки и жидких загрязнений. Если не использовать уплотнения в зоне обработки, то линейная система может быстро выйти из строя. Также аксессуары применяются для некоторых других целей, например более эффективной смазки.

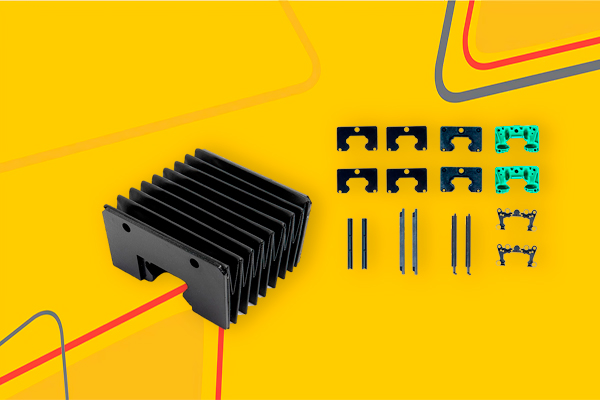

Рассмотрим основные виды аксессуаров и принадлежностей для линейных направляющих:
- Скребки – из названия понятно, что детали снимают грубые загрязнения с поверхности. Обычно они представляют собой бесконтактные элементы из легированной стали и способны защищать уплотнения от стружки и прочих грубых загрязнений. При этом скребки могут поставляться в комплекте с уплотнениями. Например, набор от компании «Техникс» Уплотнение HGH30CAZZ.
- Торцевые уплотнения – детали выполнены из высокопрочного материала и представляют собой манжеты, выполняющие роль дополнительной защиты. Уплотнения на торцах каретки обеспечивают защиту от попадания жидкостей, пыли и прочих мелких загрязнений. Могут поставляться как в комплекте, так и по отдельности.
- Комплекты уплотнений – представляет собой набор для защиты каретки от мелких и грубых загрязнений, а также жидкостей. Опять же, обратите внимание на готовые комплекты «Техникс» для различных видов линейных систем перемещения. Поставляется вместе с металлическими скребками.
- Гофрорукав – обеспечивает защиту от проникновения жидких и твердых загрязнений с верхней части каретки. Как правило, такие гофрированные системы используются в станках и 3D-принтерах, работающих в условиях загрязненной среды. Например, если станки стоят в заводских цехах механической обработки металла и дерева. Рукава от компании «Техникс» выполнены из прочной ткани на пара-арамидной основе с PU-покрытием.
- Переходные пластины – предназначены для смазывания боковой части каретки. Пластины оборудованы специальными ниппелями, по которым смазка поступает из центральной системы. При этом пластины могут устанавливаться с любой торцевой стороны каретки линейного перемещения. На заметку. Обратите внимание, что пластины могут называться – смазывающими картриджами. Например, модель картриджа HG35E2 (смазывающего) от компании TECHNIX. Устройство подачи смазки устанавливается впереди каретки, тем самым обеспечивает бесперебойную смазку направляющей.
- Штуцер смазывания – представляет собой переходник, необходимый для работы смазывающих картриджей. Обычно поставляется в комплекте, но иногда продается отдельно. Учитывайте, что для одной каретки может быть использована только одна система смазывания. Например, штуцер не будет работать с другими уплотнениями, в том числе скребками.
При выборе дополнительного оборудования, например, скребка для линейной системы, убедитесь в его совместимости. В комплектации с аксессуарами должны поставляться винты, а также смазочные ниппели, а иногда и промышленные смазки.
Вы можете заказать дополнительные аксессуары для линейных систем в компании «Техникс». Обращайтесь за консультацией к нашим специалистам.
