Гибкие и жесткие муфты: как правильно подобрать соединение под ваши задачи

Крутящий момент — величина, с которой мы сталкиваемся в повседневной жизни, когда поворачиваем дверную ручку или заводим мотор автомобиля. Чтобы все исправно работало, связь между валами технических систем должна быть стабильной, без потерь энергии. Для этого их надежно объединяют, используя крепежные элементы, одним из которых является муфта соединительная для валов. Это механическое устройство, которое скрепляет два вала и передает крутящий момент между ними.

Муфта востребована в различных сферах, обеспечивает бесперебойное функционирование машин и оборудования. Используется в составе промышленного технического оснащения, транспортных средств и в электротехнике. Выпускается два основных вида изделий: гибкие и жесткие, от их характеристик зависит способ передачи крутящего момента.

Что такое муфта и как она работает. Классификация

Муфта соединительная металлическая объединяет два вала для переноса механической энергии между ними. Элемент понижает нагрузку на моторы и другие устройства, защищая их от возможных перегрузок. Главные функции сборочной единицы:

• передача момента вращения: муфта передает энергию между валами без видимых потерь;
• компенсация небольших смещений между валами осевого, радиального и углового типов;
• амортизация внешних ударов: муфта способна поглощать вибрации и механические воздействия, которые возможны при функционировании оборудования;
• обеспечение гибкости: устройство объединяет элементы, которые невозможно надежно закрепить.

По конструктивным особенностям муфты алюминиевые соединительные подразделяются на разъемные и неразъемные, компенсирующие и жесткие. Разъемные оснащены разъемом в плоскости, параллельной или перпендикулярной оси муфты. Решение облегчает монтаж и демонтаж: для этих операций не нужно сильно смещать валы. Неразъемную муфту невозможно разъединить, она обеспечивает неподвижные соединения.

Компенсирующая муфта относится к нерасцепляемым элементам, которые допускают относительное смещение между полумуфтами, исключая их поворот относительно друг друга. Предназначена для объединения валов с незначительными смещениями осей, вызванными неточностью изготовления элементов муфты и монтажа. Жесткая сборочная единица обеспечивает неподвижное объединение валов.

Гибкие муфты: особенности и применение

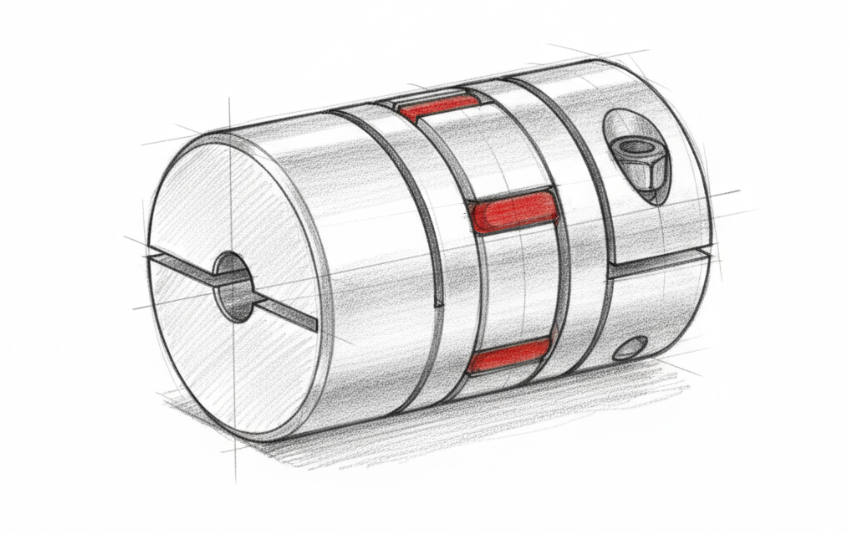

Гибкая соединительная муфта дает возможность валам перемещаться с небольшим отклонением от идеальной оси, при этом сглаживая несоосность. Процесс происходит следующим образом:

1. Входная ступица муфты объединяется с валом, через это соединение от мотора поступает крутящий момент.
2. Момент переходит на выходную ступицу от входной дальше через эластомерные элементы.
3. Приводной механизм, расположенный в середине изделия, получает крутящий момент от выходной ступицы.

Гибкая муфта уменьшает вибрационные колебания и снижает вероятность износа механизмов по причине динамики. Состоит из полумуфт и гибких элементов. Последние обычно выполнены из резины, полиуретана, нейлона или других полимеров, которые обладают высокой эластичностью и прочностью.

Муфты этого вида используются там, где сложно добиться точного выравнивания валов или полностью устранить вибрации и удары. Преимущества этого элемента очевидны:

• компенсация несоосности позволяет снизить нагрузку на подшипники и остальные механизмы;
• снижение вибраций способствует плавной работе оборудования;
• простота конструкции, что упрощает изготовление и установку соединительной муфты;
• защита от резонансных крутильных колебаний, которые возникают из-за неравномерного вращения из-за несоосности валов;
• плавный запуск и остановка оборудования — благодаря высокой энергоемкости упругие муфты накапливают и отдают энергию крутящего момента при движении валов.

К недостаткам этого вида крепежа относят сложность в точной подгонке рабочих элементов, повышенный износ муфт и ограничение скорости вращения. Типичные области применения гибких соединительных муфт: транспортное машиностроение, системы вентиляции и компрессорное оборудование, электромеханические системы.

Жесткие муфты: когда без них не обойтись

Конструктивно жесткий тип соединительных муфт представляет собой две половины, жестко соединенные на валах. Половины могут быть фланцами, дисками или втулками. Они объединяются болтами или шпильками. Изготавливаются жесткие муфты из алюминия, чугуна или другого металла. Надежно фиксируются для передачи крутящего момента без потери скорости. Не допускают смещения валов при работе техники, это обеспечивает минимальные потери и максимальную жесткость передачи. Этот вид муфт обладает преимуществами:

• высокая надежность и прочность муфтового крепежа;
• простота устройства соединительных муфт и их установки;
• отсутствие мощностных потерь при передаче крутящего момента, в том числе большого;
• долговечность за счет отсутствия подвижных элементов.

Из недостатков выделяют невозможность компенсировать несоосность валов, необходимость уточненной центровки валов при установке, невозможность эксплуатации при значительных угловых и осевых смещениях. Жесткая муфта востребована в машиностроении, автомобильной промышленности, робототехнике, применима в работе турбин и насосного оборудования.

Как подобрать правильный тип муфты

При покупке изделий учитывают следующие ключевые критерии:

• характеристики крутящего момент и скорость вращения;
• несоосность и вибрации в системе;
• требования к точности и плавности хода;
• условия монтажа и обслуживания.

Алгоритм подбора позволит приобрести эффективные устройства:

1. Определите нагрузку и условия работы заводского оборудования.
2. Оцените возможности компенсации несоосности.
3. Сопоставьте требования к точности с типом подбираемой муфты.
4. Проверьте совместимость с посадочными размерами валов.

Муфта соединительная из стали — на первый взгляд простое конструктивно устройство, но имеющее большое значение для бесперебойной работы промышленного оборудования. Ключевой компонент механических систем передает энергию, поглощает колебания, устраняет перекосы, прерывает потоки тепла, защищает систему от перегрузок. Без этого небольшого механизма слаженная работа оборудования невозможна, поэтому к его выбору рекомендуется подходить профессионально.

Краткое содержание статьи:

• Муфта соединяет валы, передавая крутящий момент без потерь.
• Обеспечивает надежную связь, снижает нагрузку и вибрации.
• Делится на гибкие и жесткие типы.
• Гибкие компенсируют несоосность, смягчают удары, упрощают монтаж.
• Жесткие дают жесткую фиксацию, высокую прочность и точность.
• Гибкие делают из полимеров для эластичности, применяют в транспорте, вентиляции, электроприводах.
• Жесткие ставят на насосы, турбины, роботы, где нужна точность.
• При выборе учитывают крутящий момент, скорость вращения, несоосность и вибрации в системе, требования к точности и плавности хода, условия монтажа и обслуживания.
