Как отрегулировать ШВП на ЧПУ

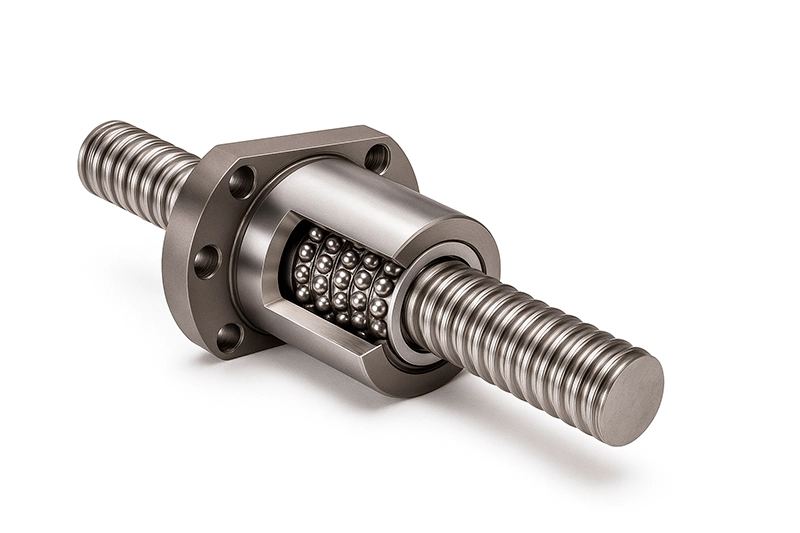

Большинство современных станков с числовым программным управлением оснащено шариково-винтовой передачей. Это ключевой компонент, от которого зависит точность обработки и качество выпускаемой продукции.

А значит настройка ШВП на ЧПУ приобретает особую значимость. Узнайте, как отрегулировать механизм, чтобы избежать брака и повысить эксплуатационные характеристики устройства.

Признаки необходимости регулировки

Настройка ШВП – обязательный этап работы на станках с ЧПУ. Но вмешиваться в механизм спонтанно не стоит. Обратите внимание на признаки, которые скажут о необходимости регулировки. Озвучим их:

1. Явный износ шариково-винтовой передачи. Характеризуется наличием люфтов, видимых повреждений составляющих, увеличением момента вращения. Может проявляться сбоем в работе, например, механизм заедает или работает с рывками. Такие дефекты останавливают производство. Срывы планов работы неизбежны.
2. Неправильный преднатяг. При выборе не учтены показатели рабочей нагрузки и требования к жесткости. В результате образования люфтов качество продукции снижается, не удается достичь точности заданных параметров.
3. Неправильная установка ШВП. Отмечается появление брака конечной продукции или выход станка из строя.

Регулировка ШВП нужна при каждом сбое в работе оборудования. Мера поможет оптимизировать процесс и ускорить выпуск продукции.

Подготовка к регулировке

Перед тем, как отрегулировать ШВП, убедитесь, что в наличии имеются все необходимые инструменты и приспособления. В подготовительный этап входят следующие действия:

• подбор инструментов и приборов для регулировки, в том числе микрометра, пинцета, динамометрического ключа;
• подготовка смазочных материалов, рекомендованным производителем;
• изучение документации с последующей фиксацией текущих параметров на ШВП.

Учитывайте технические характеристики устройства, чтобы использовать данные для подбора смазочных составов и инструментов.

Этапы регулировки ШВП

Эксперты советуют в процессе настройки контролировать рабочую температуру. Изменения влияют на результаты расчета. При повышенных значениях преднатяг увеличивается.

Выбор методики регулировки определяется видом гайки. Это ключевой момент. От него зависят последующие шаги.

Представим четкую инструкцию для механизмов с одинарной гайкой:

1. Разберите гайку и удалите остатки старого смазочного материала. Можно воспользоваться растворителем для застарелых составов.
2. С помощью микрометра измерьте дорожки износа.
3. Подготовьте шарики. Их диаметр должен быть больше исходного на 0,010-0,015 мм. В идеале – 0, 0125 мм.
4. Установите шарики с помощью втулки и пинцета.
5. Проверьте момент сопротивления вращению.
6. Нанесите рекомендованную производителем смазку.
7. Завершите сборку.

Механизмы с двойными гайками регулируют изменением толщины распорного кольца. Также можно сместить половины гаек по оси.

Настройка гайки ШВП всегда связана с регулировкой преднатяга. Устранить люфт и повысить жесткость поможет раздвижка витков гайки, по которым бегут шарики.

Проверка после регулировки

Конечной целью регулировки является устранение люфтов, создание оптимальной жесткости и подходящий крутящий момент. Важно не только знать, как установить ШВП, но и проверить полученный результат.

Зафиксируйте параметры передачи. Сверьте данные со значениями в документации. Они должны быть аналогичными. Устраните выявленные неточности.

Распространенные ошибки и как их избежать

Наладчики сталкиваются с тем, что после регулировки механизмов продукция идет с браком. Факт связан с ошибками в процессе. Опишем стандартные недочеты, которые совершают новички:

Недостаточный или повышенный преднатяг

Последствия: появление люфтов, перегрев механизма, преждевременный износ деталей.
Те, кто интересуется моментом, как отрегулировать преднатяг на гайке ШВП, должны руководствоваться конечной целью. Важно добиться баланса между жёсткостью системы и потерями на трении.

Использование неправильной смазки

Учитывайте условия эксплуатации ЧПУ с ШВП. Используйте рекомендованные производителем материалы. Чаще всего применяют пластичные смазки. Они хорошо заполняют пустоты и держатся дольше.

Демонтаж гайки без необходимости

Выясните причину выхода из строя станка или брака продукции. Нельзя демонтировать гайку на ШВП в целях профилактики. Такие действия приводят к нарушению геометрии.

Выпадение шариков из втулки

Частый случай, когда подобран неверный диаметр втулки. Этот критерий должен соответствовать диаметру винта.
Перед регулировкой убедитесь, что инструменты соответствуют характеристикам деталей. Изучите техническую документацию.

Перекос осей винта и привода

Значение более чем на 0,02 мм на длине 1000 мм приведет к тому, что нагрузка на шарики будет неравномерной. Механизм может заклинить на рабочем ходу, что скажется на качестве продукции.
Работайте в чистом помещении, удаляйте с инструментов и деталей пыль и грязь. Мелкий мусор способен спровоцировать быстрый износ шариков, так как степень трения шариков увеличивается.

Рекомендации по уходу и профилактике

Своевременное обслуживание ШВП продлевает срок эксплуатации станка и повышает качество выпускаемой продукции. Важно обеспечить надлежащий уход за оборудованием в целом, а также проводить профилактические мероприятия, предотвращающий преждевременный износ.

Эксперты рекомендуют:

1. Использовать смазочные материалы, рекомендованные и произведенные продавцом оборудования.
2. Очищать станок с ЧПУ и его элементы от грязи и пыли после окончания работы. Мелкий мусор способствует увеличению степени трения, появлению пустот и образованию зазоров.
3. Применять комплектующие соответствующих образцов. Лучше обратиться к поставщику оборудования и заказать элементы, в которых возникла необходимость.
4. Заменять гайки только теми видами, которые соответствуют диаметру винта.
5. Не разбирать механизм без острой необходимости.

Разумно воспользоваться услугами технического обслуживания производителя оборудования. В АО «Техникс» вы можете заказать промышленные комплектующие для вашего производства. Так вы обеспечите бесперебойную работу станков.

Краткое содержание статьи:

• Большинство станков с ЧПУ оборудованы шарико-винтовой передачей (ШВП), отвечающей за точность и качество продукции.
• Регулировка требуется при появлении люфтов, заеданиях, неправильном преднатяге, повреждениях или неправильной установке ШВП.
• Подготавливают инструменты (микрометр, пинцет, динамометрический ключ), смазочные материалы и фиксируют параметры до начала работ.
• В конструкциях с одинарной гайкой заменяют шарики на больший диаметр; в двойных — регулируют кольца или смещают половинки гайки.
• Контролируют температуру и момент сопротивления при регулировке, чтобы достичь оптимального преднатяга.
• Избегают типичных ошибок: неверный преднатяг, неправильная смазка, ненужный демонтаж, перекос винта и привода.
• После регулировки сверяют результаты с документацией и устраняют выявленные отклонения.
• Для долговечной работы ШВП важно регулярно проводить профилактику, использовать оригинальные комплектующие и обслуживание у дилера.
