Как установить линейные направляющие? Пошаговое руководство

Оглавление

1. Что учесть перед монтажом
2. Подготовка к монтажу
3. Пошаговое руководство по монтажу линейных направляющих
4. Частые ошибки при установке и как их избежать
5. Заключение
6. Краткое содержание статьи

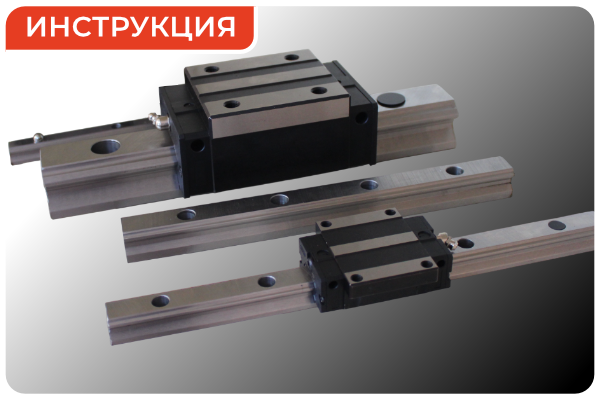

Линейные направляющие (рельсы) — это механические системы, поддерживающие точное, прямолинейное и повторяемое движение узлов механизмов, например блоков или кареток. Их ставят на станках с ЧПУ, автоматизированных роботах, 3D-принтерах, измерительных комплексах, медицинском и другом оборудовании. Верная установка линейных направляющих существенно влияет на точность, стабильность и жизнеспособность оборудования. Ошибки в монтаже ведут к быстрому износу рельсов, кареток, заклиниваниям, сокращают период службы подшипников. Цель статьи: дать пошаговое руководство по самостоятельной сборке рельсовых направляющих, включая подготовку, порядок действий, распространенные ошибки и тонкости обслуживания.

1. Что учесть перед монтажом

Перед установкой надо рассчитать максимальную нагрузку на каретку, чтобы исключить деформацию рельсов. На высокоточное оборудование ставят направляющие с минимальными допусками по прямолинейности и плоскостности. Нужно учесть длину рельсов: чем они длиннее, тем сложнее обеспечить параллельность и соосность при монтаже. Стоит также обратить внимание и на условия работы оборудования. Например, абразивные частицы, пыль и влага могут требовать установки защитных кожухов или уплотнений.

Внимательно изучите техническую документацию производителя. Там указаны:

• предельные отклонения по плоскостности станины;
• предписанные моменты затяжки болтов;
• схема расположения крепежных отверстий;
• рекомендации по смазке и защите узлов.

Игнорирование этих данных грозит отказом оборудования.

2. Подготовка к монтажу

Для установки рельсовых направляющих понадобятся специнструменты и оборудование: динамометрический ключ, аппарат для сверления, уровень, индикатор часового типа, обезжириватель, щетки и ветошь, струбцины, мягкая киянка, резьбонарезной инструмент. Перед тем как начать сборку, надо подготовить монтажную поверхность:

1. Обезжиривателем удалить грязь, стружку, масло и заусенцы.
2. Уровнем и индикатором проверить плоскостность, жесткость и геометрию станины.
3. Отшлифовать поверхность или сделать доводку для ликвидации неровностей.
4. Убедиться в прямолинейности, соосности отверстий и отсутствии прогиба под нагрузкой.

Перед началом работ проверьте наличие всех нужных для монтажа элементов: рельсы, каретки с подшипниками, крепеж, а также заглушки и смазочные каналы (если предусмотрены). Сравните расположение рельс с чертежами, отметьте точки крепления, убедитесь, что отверстия на станине соответствуют проектным размерам, и что ход кареток не будет мешать другим компонентам оборудования. Заранее продумайте план установки направляющих на станок: обычно начинают с «базовой» рельсы, затем ставят вторую (при парной схеме) и каретки.

3. Пошаговое руководство по монтажу линейных направляющих

После изучения технической документации, разработки плана монтажа и подготовки поверхности можно приступать к его поэтапному претворению:

1. По чертежам и шаблонам размечают крепежные и посадочные отверстия (маркером или кернером). Затем, соблюдая допуски, сверлят и растачивают отверстия, снимают фаски, зачищают внутренний диаметр и обезжиривают поверхность.
2. Базовую рельсу ставят на станину, проверяют зазоры и крепят струбцинами для корректировки положения. Уровнем и индикатором проверяют горизонтальность или заданный угол по всей длине. Последовательно закручивают динамометрическим ключом болты от центра к краям, равномерно распределяя усилия, чтобы не деформировать рельс.
3. На базовую направляющую устанавливают каретку после предварительной очистки их от пыли и загрязнений. На исправные дорожки качения наносят тонкий слой смазки. Каретку надевают вручную, аккуратно, без ударов и перекосов, проверяя плавность хода по всей длине. Узел обязан двигаться легко, без заклиниваний.
4. При парной схеме монтируют вторую рельсу для повышения жесткости и устойчивости узла. На базовую каретку устанавливают портал, суппорт или другой механизм, предназначенный для работы в данных условиях. Направляющую подводят под каретку и закрепляют болтами, не затягивая полностью для точной выверки. Скольжение должно быть свободным, без перекосов и застопоривания.
5. Перед окончательной затяжкой узел передвигают, проверяя плавность движения, параллельность кареток относительно станины и отсутствие асимметрии. Мягкой киянкой выправляют вторую рельсу под струбцинами. Болты затягивают постепенно, чередуя их и контролируя момент затяжки. После каждого этапа проверяют ход узла.
6. На последнем этапе измеряют параллельность рельс линейкой с индикатором. Убеждаются, что узел достигает крайних положений без задевания других частей станка. Замеряют зазоры в каретках по спецификациям производителя. При выявлении несоответствия крепеж ослабляют, корректируют положение рельсов и повторяют проверку.

После монтажа на дорожки качения рельсов и каретку наносят рекомендованную смазку. Затем подключают централизованную систему смазывания (если она предусмотрена) и проверяют подачу смазочного материала. Для исключения загрязнения ставят защиту: кожухи или щетки. В агрессивных средах применяют уплотнения и спецсмазку. Во время эксплуатации направляющие регулярно проверяют на присутствие царапин, следов коррозии и смазочного слоя. Убеждаются также, что болты надежно затянуты, а каретки движутся плавно. Если есть люфты, рельсы регулируют.

4. Частые ошибки при установке и как их избежать

Все правила установки направляющих нужно скрупулезно соблюдать. Типичные промахи:

• Монтаж без контроля параллельности и прямолинейности. Последствия: заклинивание, износ и потеря точности. Решение: применить уровень, индикатор, контрольные блоки, сверка с допусками в руководстве.
• Перетяжка без динамометрического инструмента. Последствия: деформация рельсов, рост сопротивления при движении. Решение: затягивание динамометрическим ключом, строгое следование рекомендованным моментам затяжки.
• Сборка в грязной зоне, стружка в каретке. Последствия: износ дорожек качения и дефект подшипников. Решение: очистка станины и компонентов перед монтажом, установка защиты от загрязнений.
• Удары молотком по рельсам и кареткам. Последствия: дефект дорожек качения, микротрещины. Решение: брать мягкую киянку или регулировочные пластины.

Игнорирование рекомендаций производителя ведет к непредсказуемой работе узла и его преждевременному выходу из строя. Чтобы исключить ошибки, внимательно изучайте техдокументацию и следуйте схеме монтажа.

5. Заключение

Тщательная подготовка, правильная установка рельсов на станках с ЧПУ или других механизмах и точная последовательность затяжки нужны для долгой работы оборудования. Если у вас высокоточная или сложная система, лучше позвонить в сервис и вызвать мастера. Однако базовые знания, описанные здесь, помогут вам составить план монтажа и избежать недоразумений.

6. Краткое содержание статьи:

• Линейные направляющие обеспечивают точное движение кареток в ЧПУ, роботах, 3D-принтерах; ошибки монтажа вызывают износ, заклинивания.
• Перед монтажом: рассчитать нагрузку, учесть длину/условия, изучить документацию (допуски, моменты затяжки, смазка).
• Подготовка: инструменты (динамометр, индикатор, уровень), очистка/шлифовка станины, проверка плоскостности/отверстий, комплектность.
• Пошагово: разметка/сверление отверстий; фиксация базовой рельсы струбцинами, выверка уровнем, затяжка от центра; установка каретки со смазкой.
• Парная схема: монтаж второй рельсы под каретку, корректировка киянкой, контроль параллельности/плавности, финальная затяжка.
• После: смазка, защита (кожухи), тесты зазоров; обслуживание — проверка износа/затяжки.
• Ошибки: без контроля геометрии, перетяжка, грязь, удары; избегать по техдокументации.
