Как выбрать трапецеидальную гайку: сравнение форм и материалов. Гайд от TECHNIX PRO

Почему выбор трапецеидальной гайки важен в машиностроении и производстве?

Корректный выбор трапецеидальной гайки важен для совместимости элемента по условиям конструкции и технических характеристик агрегата, соблюдения критериев точности, надежности в работе и долговечности, обеспечения должной точности перемещения, исходя из регламентированных допусков системы, устранения излишних зазоров и уверенного позиционирования деталей.

Какие основные задачи решают трапецеидальные гайки в промышленности?

Гайки трапецеидальные широко применяют в машиностроении и производстве в качестве составного элемента механизмов, в том числе, станков с ЧПУ, робототехнических систем, другого промышленного оборудования. Этот узел обеспечивает плавное и точное перемещение в осевом направлении при вращении винта, с преобразованием вращательного движения в линейное. Обладает эффектом самоторможения за счет особого профиля резьбы с углом 30 градусов.

От чего зависит выбор формы гайки для конкретного механизма?

Выбор формы гайки зависит от условий применения на конкретном механизме.

• Предусмотрен выпуск следующих типов этих узлов:
• Стандартных гаек стальных шестигранных – изделия простой конструкции с резьбой для зацепления с соответствующими винтами; универсальные детали для использования в системах линейного перемещения и позиционирования;
• Гаек трапецеидальных с фланцем, который обеспечивает дополнительную опору, направляет движение винта, для обеспечения повышенной стабильности, равномерного распределения осевых нагрузок, эффективного выравнивания; применяются в оборудовании, где установлены жесткие требования по точности позиционирования – для фрезерных станков с ЧПУ, линейных приводных механизмов, робототехнических комплексов;
• Моделей с антизазором – минимизируют или полностью устраняют люфт в резьбе винтовой пары, для повышения точности, предупреждения вибрации, соблюдения одинаковой траектории движения на разных циклах; используют в условиях, когда малейшие отклонения от заданной позиции недопустимы – в метрологическом и контрольном оборудовании, научных установках, системах оптики.

Перечисленные условия учитывают при выборе формы и исполнения детали.

• Кроме этого, все ходовые гайки можно разделить по следующим признакам:
• По материалу: стальные, бронзовые, латунные, нейлоновые;

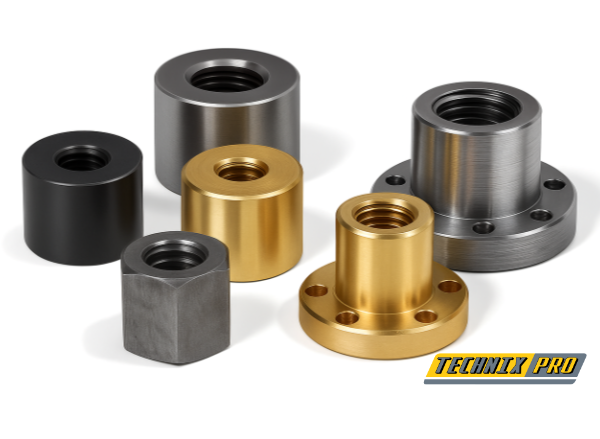

• По форме: цилиндрические (круглые), фланцевые (круглые с фланцем), шестигранные.

Когда оптимально использовать бронзовые, а когда – стальные гайки?

Бронзовые гайки обладают повышенными антифрикционными свойствами, в сочетании с износостойкостью. Эти детали уместны для механизмов с высокой скоростью движения, жесткими условиями по точности позиционирования исполнительных органов. Недостаток в том, что такие изделия обходятся заказчику довольно дорого.

Стальные детали изготавливают из легированных сплавов, с проведением дополнительной термической обработки. Применение этих изделий актуально для механизмов, работающих в условиях экстремальных нагрузок.

Какой алгоритм подбора вы рекомендуете – на что обращать внимание в первую очередь?

Учитывая ассортимент изделий при производстве гаек в России, можно подобрать вариант, который подойдет для использования в конкретных условиях. При выборе исполнения проводят анализ по нескольким ключевым критериям. В первую очередь определяют размеры резьбы, для совместимости с соответствующим винтом. Диаметр важен для жёсткости и живучести, а шаг важен для точности управления ведомого узла.

Далее оценивают, какие статические и динамические нагрузки испытывает узел при работе, какова скорость перемещения и условия смазки. Это определяет материал гайки и особенности конструкции. Следующий критерий – температурный режим, влажность воздуха, запыленность среды при эксплуатации. При повышенном риске коррозионного износа необходимо выбирать детали с соответствующей степенью защиты.

Какие ошибки в выборе вы встречаете чаще всего, и чем они чреваты?

При выборе гайки для токарного станка или иного механизма возможны ошибки по следующим особенностям:

• Размерам и допускам – гайка не подойдет к винту либо не обеспечит должную точность позиционирования, ввиду повышенного люфта. При излишней плотности происходит преждевременный износ сопрягаемых элементов;
• Материалу – возможен преждевременный выход оборудования из строя, разрушение изделий из бронзы вследствие чрезмерных нагрузок, перегрев стальных деталей от интенсивного трения;
• Условиям эксплуатации – воздействие коррозии на элементы, лишенные должной защиты, сократит ресурс; при значительных температурных колебаниях ввиду теплового расширения изменяется шаг резьбы, усиливается износ.

В результате допущенных ошибок невозможно обеспечить должную надежность работы оборудования, что грозит преждевременным выходом механизма из строя, нарушением регламентированных условиями эксплуатации допусков при обработке заготовок.

Что помогает продлить срок службы трапецеидальной пары гайка-винт?

Для продления срока службы трапецеидальной пары гайки с винтом важно соблюдать следующие условия:
• Корректно подбирать детали для надежной работы;
• Применять смазку, характеристики которой удовлетворяют условиям эксплуатации механизма;
• Регулярно очищать рабочие поверхности от загрязнений;
• Правильно выполнять монтаж гайки, периодически регулировать соединение по мере прогрессирования естественного износа;
• Вести документацию по особенностям работы станка или другого устройства, для анализа принимаемых мер.

При соблюдении перечисленных требований винт и гайка могут прослужить десятки лет.

Совет читателям от эксперта

Трапецеидальные гайки востребованы в различном технологическом и производственном оборудовании разных отраслей промышленности. От правильности выбора этих деталей зависит корректность работы механизма, точность механической обработки заготовки, долговечность узлов. При отсутствии должной профессиональной подготовки, при покупке указанных изделий стоит воспользоваться помощью специалиста.

Краткое содержание статьи

Почему важен выбор

• Совместимость с механизмом;
• Точность и надежность;
• Устранение люфта.

Задачи гайки

• Преобразует вращение в поступательное движение;
• Обеспечивает плавное перемещение;
• Самоторможение.

Основные типы узлов

• Шестигранные – универсальные;
• Фланцевые – для точных механизмов;
• Антизазорные – исключают люфт.

Основные формы гаек

• Цилиндрические;
• Фланцевые;
• Шестигранные.

Основные материалы

• Бронза – точность, износостойкость;
• Сталь – прочность, нагрузка.

Выбор и ошибки

• Главное – шаг, диаметр, нагрузка, среда;
• Ошибки: неверные размеры, материал, условия эксплуатации.

Продление срока службы

• Правильный подбор;
• Смазка и обслуживание;
• Регулировка и уход.
