Каретки и направляющие в 3D-печати

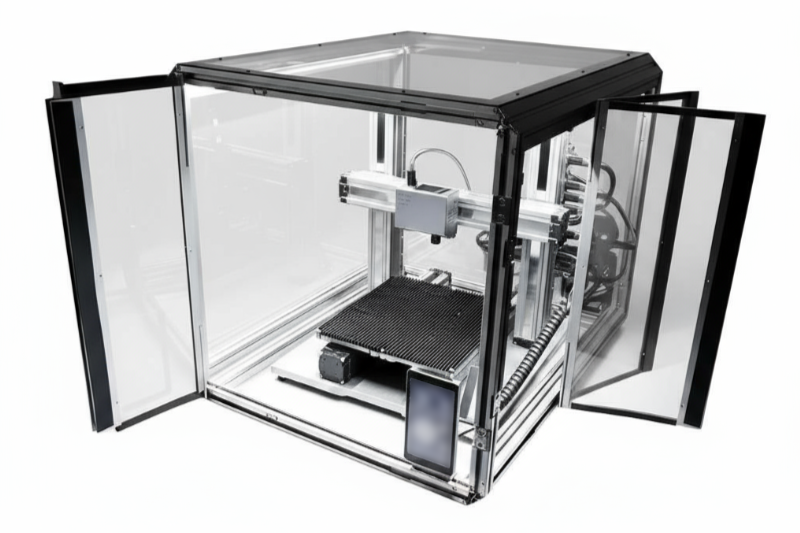

Технология 3D-печати активно развивается и применяется в разных сферах – от промышленного производства до медицины и дизайна. Одни из ключевых элементов любого 3D-принтера – линейные направляющие с каретками, от которых зависит точность перемещения печатающей головки и качество создаваемых изделий. Эти компоненты оказывают значительное влияние на конечный результат печати, определяя ее скорость, надежность оборудования, качество результата.

Что такое направляющие и каретки

Направляющие – механические элементы, вдоль которых перемещается каретка с экструдером или другим рабочим инструментом. Их задача заключается в обеспечении плавного, стабильного и точного движения печатающего инструмента в заданных направлениях.

Направляющие делаются в виде круглых или фигурных в сечении профилей («валы» и «рельсы»). Линейная направляющая вал – менее точная, чем рельсы, поскольку допускают небольшие отклонения и люфт. Ее чаще используют в бюджетных и любительских устройствах.

Рельсы обеспечивают точное перемещение каретки благодаря минимальному люфту и низкому коэффициенту трения в каретках, которые по ним ходят. Их используют преимущественно в профессиональных и промышленных моделях 3D-принтеров.

На направляющих закрепляется линейная каретка – подвижный элемент 3D-принтера, несущий головку экструдера.

Основные типы кареток:

• Подшипниковые каретки. Подходят для любых типов направляющих, включая линейные рельсы и валы. Отличаются низким коэффициентом трения и длительным сроком эксплуатации.
• Шариковые каретки. Конструкция включает шарики, контактирующие непосредственно с направляющим элементом. Этот вариант доступный по цене, но точность 3D-печати ниже, чем у принтеров с подшипниковыми каретками.
• Полимерные. Выполнены из пластика, устойчивого к нагрузкам, нагреванию и механическим повреждениям. К минусам можно отнести быстрый износ при интенсивной работе.
• Фланцевые. Имеют выступающий край (фланец), который используют для соединения с рамой принтера или другими элементами конструкции.
• Беcфланцевые каретки. Не оснащены фланцем и крепятся непосредственно к направляющим.

По конструкции:

• Каретки с интегрированным линейным подшипником. Единость конструкции позволяет увеличить точность работы и живучесть узла. Используются, в основном, с рельсовыми направляющими в профессиональном оборудовании.
• Каретки со сменным линейным подшипником («шариковой втулкой»). Менее «живучие» (быстрее теряют точность), но с хорошей ремонтопригодностью, и сменные подшипники недороги.
• С фланцем, что позволяет крепить их в т.ч. к станине и организовывать выдвижение направляющих в пространство без второй опоры.
• Без фланца – для большинства применений, когда направляющие закреплены с обеих сторон.

По материалам:

• Металлические - более прочные и устойчивые к большим нагрузкам.
• Пластиковые – более бюджетные, но менее устойчивы к сторонним нагрузкам.

Основные типы направляющих

Выделяют два вида направляющих, отличающихся принципом работы:

• Шариковые. За счет свободного вращения шариков обеспечивается минимальный уровень трения, позволяя добиться ровного и тихого хода каретки с минимальным сопротивлением. Они устойчивы к большим динамическим нагрузкам, длительной непрерывной работе.
• Роликовые направляющие. Здесь для передачи движения используются классические роликовые подшипники, устанавливаемые прямо на направляющий профиль или вал. Такие решения отличаются простотой конструкции и удобством обслуживания, что положительно сказывается на стоимости продукта. Но для них характерен больший коэффициент трения по сравнению с шариковыми системами и некоторые ограничения по максимальной скорости, а также точности позиционирования.

Основные типы подшипников, используемых с линейными направляющими

• шариковые подшипники – благодаря минимальному контакту между элементами обеспечивают минимальный уровень трения, что позволяет системе «направляющая + каретка» работать тише и быстрее. Устойчивы к большим динамическим нагрузкам, длительной непрерывной работе
• роликовые подшипники – в них телами качения выступают ролики, что позволяет больше нагружать систему, работать с большой массой и точностью, но с меньшей скоростью из-за того же большего контакта.

Выбор подходящей системы направляющих TECHNIX определяется спецификой конкретной задачи, бюджетом и требуемым качеством печати. Важно учитывать условия эксплуатации, требования к скорости и надежности работы принтера, а также затраты на обслуживание и ремонт устройства.

Материалы и точность изготовления

При производстве направляющих и кареток для 3D-принтера применяем материал, устойчивый к деформациям и коррозии. Все изделия не боятся механических воздействий, искривления при длительном динамичном использовании. Дополнительная защита от ржавчины и окислений увеличивает общий срок службы комплектующих. Благодаря малому весу они подходят для легких и тонких опорных конструкций.

Одна из задач при проектировании направляющих и кареток – минимизация коэффициента трения. Применяем методы поверхностной обработки и покрытия с геометрической точностью обработки, снижающие силу трения между деталями и повышающие долговечность узла. Низкое трение уменьшает нагрев направляющих и предотвращает возникновение дефектов при печати сложных форм и поверхностей. Этапы контроля качества продукции позволяют выявить малейшие отклонения от нормы еще на этапе производства, что повышает общее качество выпускаемого оборудования.

Обслуживание и уход

Качество и долгосрочность работы 3D-принтера зависят от состояния кареток и направляющих. Регулярное техническое обслуживание и правильное обращение с этими компонентами помогают поддерживать высокую точность печати и избежать поломок:

• Перед началом каждой сессии печати визуально проверяют состояние направляющих и кареток на предмет загрязнения пылью, ворсом или остатками пластика.
• Периодически очищают детали сухой тканью или щеткой с мягким ворсом.
• Осматривают направляющие на предмет трещин, сколов или следов коррозии и оценивают исправность подшипников и шариков в каретке.
• Регулярно смазывают направляющие, примерно каждые 10-20 часов работы принтера, в зависимости от интенсивности эксплуатации.
• Останавливают каретку перед более-менее длительным простоем в положении, ближайшем к опоре.

При обнаружении неисправности направляющих или каретки обязательно заменяют поврежденные части новыми комплектующими.

Советы по выбору и установке

При выборе комплектующих для самостоятельного конструирования или ремонта, нужно точно понимать, какой у вас вид 3D-принтера. Любительским и бюджетным моделям подойдут валы диаметром 8 мм. Профессиональные и коммерческие принтеры требуют более точных и долговечных систем, таких как линейные направляющие.

Нужно правильно рассчитать длину направляющих, которая должна соответствовать габаритам принтера плюс запас на каждую сторону для удобства сборки и дальнейшей модификации.

Важно правильно выбрать диаметр. Чем он больше, тем меньше вероятность прогиба, но увеличивается масса и сложность монтажа.

Важно не только правильно выбрать, но и установить комплектующие. Учитывайте, что установка элементов с несоответствующей грузоподъемностью приводит к изгибам и нарушению параллельности плоскостей. Использование неподходящей длины винтов и гаек может привести к перекосам и неравномерному натяжению направляющих. Несоблюдение центровки и юстировки приведет к смещениям и искажениям при печати крупных объектов.

Добиться результате высокого качества в 3D-печати можно, только применяя каретки и направляющие от проверенного бренда. Компания TECHNIX предлагает надежные комплектующие с отличным соотношением цены, качества, функциональности и долговечности.

Оптимальным решением при выборе направляющих и кареток станет внимательное изучение особенностей принтера, четкое понимание потребностей проекта и следование рекомендациям опытных пользователей и профессионалов отрасли. Грамотный подход обеспечит качественную печать, снижение затрат на ремонт и долгий срок службы вашего оборудования.

Краткое содержание статьи:

• 3D-печать применяется в производстве, медицине, дизайне.
• Точность и качество зависят от направляющих и кареток.
• Направляющие: круглые (валы) и рельсовые. Рельсовые точнее, применяются в профоборудовании.
• Каретки: подшипниковые, шариковые, полимерные, фланцевые и бесфланцевые.
• Материалы: металл — прочный; пластик — легкий и дешевый.
• Направляющие: шариковые — точные, роликовые — простые и недорогие.
• Важно учитывать нагрузку, условия и бюджет.
• Регулярное обслуживание продлевает срок службы.
• TECHNIX предлагает надежные линейные системы для профессиональной печати.
