Корпуса подшипников стационарные разъемные: присоединительные и установочные размеры
Сфера применения

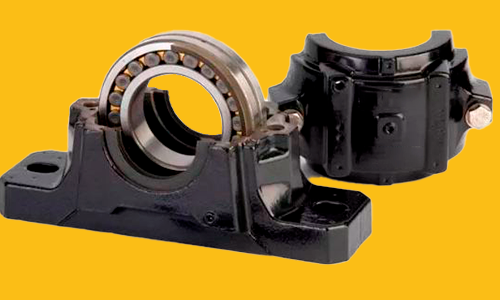

Корпус подшипника SNL востребован в разных промышленных сферах. Подшипниковые узлы, в состав которых он входит, устанавливают на конвейерных линиях, барабанах. Также, они обеспечивают работоспособность трубопрокатных станов, вращающихся печей, машин, делающих бумагу, установок для сбора энергии ветра, крупных электрических машин, опор для судовых валов и прочего.
Технические особенности
Разъемные корпуса для подшипников оснащаются одним из трех вариантов подшипников:
Каждый из них устойчив к перекосу вала, так как при их установке и использовании не образуется оси. Кроме того, для разъемных корпусов этого типа доступны несколько вариантов уплотнений. Поэтому, данные изделия можно назвать универсальными и подходящими для выполнения множества задач.
Характеристики
Разъемная опора SNL стандартного типа имеет два резьбовых отверстия, предназначенных для установки ниппелей и закрытыми пробками из металла. Стандартная комплектация предполагает наличие одного ниппеля. Корпусы имеют маркировку, представленную углублениями, которые расположены там, где устанавливаются дополнительные смазочные ниппели.
Места для установки подшипников в разъемных опорах обладают шириной, достаточной для того, чтобы компенсировать осевое смещение подшипника.
Сборка поддерживающих подшипниковых узлов предполагает установку одного фиксирующего кольца на каждую сторону подшипника. Ширина этих элементов должна быть одинаковой. То есть, фиксирующие подшипники размещаются в середине корпуса. Чтобы узнать размеры, которыми должны обладать фиксирующие кольца для определенных видов подшипников, необходимо ознакомиться с таблицей изделий.
| Артикул | Тип корпуса | Диаметр вала 500 серия (d), мм | Диаметр вала 600 серия (d), мм | Da (H8), мм | a, мм | b, мм | c, мм | g (H12), мм | h (H12), мм | L, мм | w, мм | u, мм | Крепежный размер (S) | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNL505 | SNL | 20 | 52 | 165 | 46 | 19 | 25 | 40 | 67 | 74 | 15 | M8x35 | 1.6 | |
| SNL506 | SNL | 25 | 62 | 185 | 52 | 22 | 32 | 50 | 77 | 89 | 15 | M8x40 | 2.2 | |
| SNL507-606 | SNL | 30 | 72 | 185 | 52 | 22 | 34 | 50 | 82 | 93 | 15 | M10x50 | 2.4 | |
| SNL508-607 | SNL | 35 | 30 | 80 | 205 | 60 | 25 | 39 | 60 | 85 | 108 | 15 | M10x50 | 3.2 |
| SNL509 | SNL | 40 | 85 | 205 | 60 | 25 | 30 | 60 | 85 | 109 | 15 | M10x50 | 3.2 | |
| SNL510-608 | SNL | 45 | 35 | 90 | 205 | 60 | 25 | 41 | 60 | 90 | 113 | 15 | M10x50 | 3.5 |
| SNL511-609 | SNL | 50 | 40 | 100 | 255 | 70 | 28 | 44 | 70 | 95 | 128 | 18 | M12x60 | 4.9 |
| SNL512-610 | SNL | 55 | 45 | 110 | 255 | 70 | 30 | 48 | 70 | 105 | 134 | 18 | M12x60 | 5.6 |
| SNL513-611 | SNL | 60 | 50 | 120 | 275 | 80 | 30 | 51 | 80 | 110 | 149 | 18 | M12x60 | 7.2 |
| SNL515-612 | SNL | 65 | 55 | 130 | 280 | 80 | 30 | 56 | 80 | 115 | 155 | 18 | M12x70 | 7.7 |
| SNL516-613 | SNL | 70 | 60 | 140 | 315 | 90 | 32 | 58 | 95 | 120 | 177 | 22 | M16x80 | 10.5 |
| SNL517 | SNL | 75 | 150 | 320 | 90 | 32 | 61 | 95 | 125 | 183 | 22 | M16x80 | 11 | |
| SNL518-615 | SNL | 80 | 65 | 160 | 345 | 100 | 35 | 65 | 100 | 140 | 194 | 22 | M16x80 | 13.8 |
| SNL519-616 | SNL | 85 | 70 | 170 | 345 | 100 | 35 | 68 | 112 | 145 | 212 | 22 | M16x90 | 15.1 |
| SNL520-617 | SNL | 90 | 75 | 180 | 380 | 110 | 40 | 70 | 112 | 160 | 218 | 26 | M20x90 | 19.4 |
| SNL522-619 | SNL | 100 | 85 | 200 | 410 | 120 | 45 | 80 | 125 | 175 | 242 | 26 | M20x100 | 24.2 |
| SNL524-620 | SNL | 110 | 90 | 215 | 410 | 120 | 45 | 86 | 140 | 185 | 271 | 26 | M20x110 | 28.8 |
| SNL526 | SNL | 115 | 230 | 445 | 130 | 50 | 90 | 150 | 190 | 290 | 28 | M20x110 | 36.3 | |
| SNL528 | SNL | 125 | 250 | 500 | 150 | 50 | 98 | 150 | 205 | 302 | 35 | M24x130 | 44 | |
| SNL530 | SNL | 135 | 270 | 530 | 160 | 60 | 106 | 160 | 220 | 323 | 35 | M24x130 | 53.9 | |
| SNL532 | SNL | 140 | 290 | 550 | 160 | 60 | 114 | 170 | 235 | 344 | 35 | M24x130 | 60.5 |
Разъемные опоры SNL обладают размерами, соответствующими стандарту ISO 113:1999. Для обработки стандартных изделий используют пластичную смазку. Разъемные корпуса стационарного типа выполнены из серого чугуна.
Данные изделия выдерживают вертикальные относительно опорной плиты нагрузки. Ее величина ограничена исключительно предельно допустимыми нагрузками подшипника. Если возникнет нагрузка с иной направленностью, следует убедиться, что ее величина не превышает предельно допустимую.
Производитель разъемных корпусов компания Техникс предлагает купить разъемные корпуса и комплектующие к ним по выгодным ценам. В каталоге интернет-магазина TECHNIX представлена продукция любых размеров.
Заказать стационарный разъемный корпус просто: добавьте в корзину выбранный товар и заполните форму онлайн-заказа вашей покупки. Доставка продукции — Санкт-Петербург, Москва и Московская область, все регионы России. Есть вопросы — отправьте сообщение или закажите обратный звонок. Специалист компании перезвонит, проконсультирует, поможет подобрать продукцию с необходимыми параметрами по выгодной цене.
За подробной информацией, техническими характеристиками и условиями поставки обращайтесь к нашим специалистам
