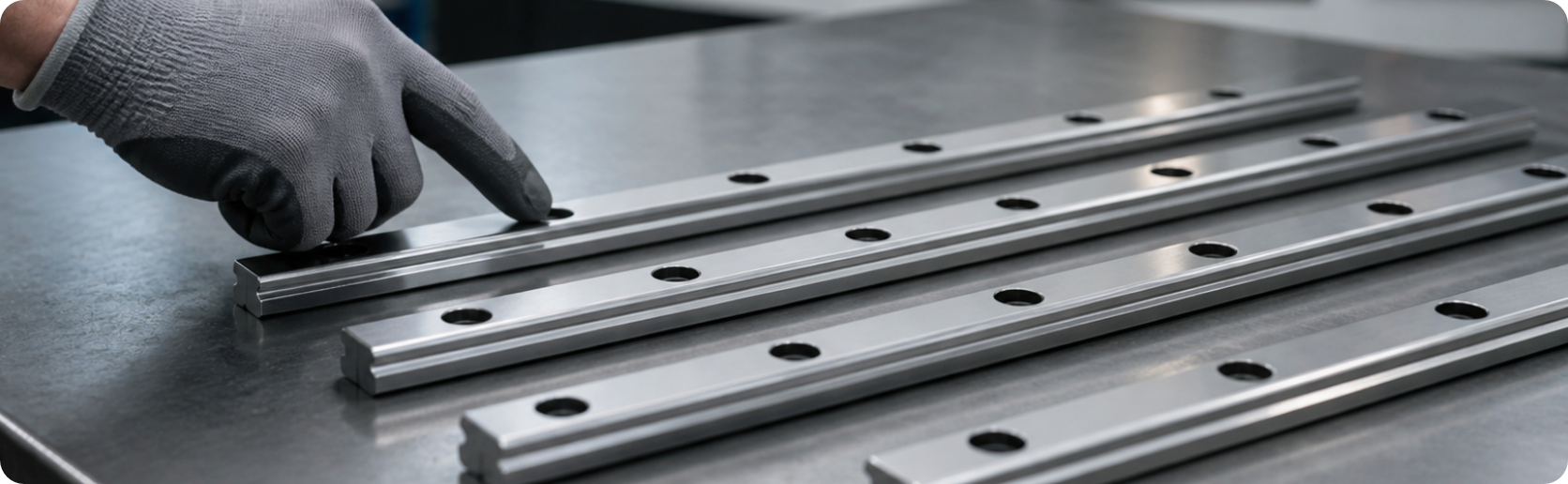

Линейные направляющие: как выбрать, рассчитать ресурс и избежать типичных ошибок

Линейные направляющие — обычно, комплект из очень точно сделанного профиля и кареток, работающие вместе и  обеспечивающие точное прямолинейное перемещение подвижного элемента вдоль рельса при минимальном трении и стабильной точности на протяжении миллионов циклов. Профили направляющих бывают различной формы, но, в основном, используются круглые и «двутавровые» (типа «рельс»). Используют тела качения — шарики или ролики, что снижает коэффициент трения и позволяет совместить высокую жёсткость, ресурс и повторяемость позиционирования.

Линейные направляющие формируют основу кинематических цепей станков с ЧПУ, портальных роботов, измерительного и медицинского оборудования. От корректного выбора типоразмера, класса точности, преднатяга и схемы монтажа зависит не только срок службы узла, но и фактическая точность всей машины.

Для подбора базового исполнения направляющих и кареток можно использовать каталог TECHNIX, а при необходимости комплексного решения — рассматривать узел совместно с ШВП и приводом.

1. Что такое линейные направляющие и зачем они нужны

Линейная направляющая состоит из рельса и каретки. Рельс служит базовой направляющей поверхностью, а каретка перемещается по нему на телах качения, воспринимая радиальные, боковые и моментные нагрузки.

Ключевые задачи линейных направляющих:

• обеспечить прямолинейность хода подвижного узла;
• передать внешние нагрузки и моменты без значимых прогибов и люфтов;
• минимизировать трение и нагрев при высоких скоростях перемещения;
• сохранить геометрию и точность на протяжении всего расчётного ресурса.

Направляющие — не расходный материал, а элемент точной механики. Ошибки в подборе или монтаже приводят к локальным перегрузкам дорожек качения, ускоренному износу и потере точности оборудования.

2. Виды линейных направляющих

На практике применяют несколько основных типов линейных направляющих. Выбор зависит от диапазона нагрузок, требуемой точности, скорости, загрязнённости среды и бюджета проекта.

Профильные шариковые направляющие считаются универсальным промышленным решением. Роликовые системы используют там, где приоритетом являются максимальная жёсткость и высокая несущая способность при тяжёлых и ударных режимах.

3. Конструкция и ключевые компоненты

Современная профильная направляющая — это рельс из закалённой стали с  шлифованными дорожками очень точными согласованными друг с другом размерами и каретка с замкнутым контуром рециркуляции тел качения. На ресурс и плавность хода влияют точность обработки дорожек, геометрия контакта, качество уплотнений и правильная организация смазки.

3.1 Дорожки качения и контактная геометрия

Распространённая геометрия Gothic Arch с четырёхточечным контактом позволяет воспринимать нагрузки примерно одинаково во всех основных направлениях. Для тяжёлых применений используют роликовые направляющие с увеличенной площадью контакта и более высокой жёсткостью.

3.2 Уплотнения и защита

Каретки комплектуются торцевыми и боковыми уплотнениями, а для работы со стружкой и СОЖ применяются усиленные схемы защиты. В загрязнённых средах без продуманной защиты даже качественная направляющая быстро теряет ресурс.

3.3 Системы смазки

Встроенные смазочные элементы и централизованная подача смазки позволяют поддерживать устойчивую масляную или пластичную плёнку на дорожках качения. Это особенно важно для высокоскоростных осей и оборудования с большим числом циклов.

4. Расчёт нагрузки и ресурса по ISO 14728-1

Стандарт ISO 14728-1 описывает расчёт динамической грузоподъёмности и номинального ресурса линейных направляющих. Для шариковых направляющих расчётный ресурс обычно представляют формулой:

L = (C / P)³ × 50 000, где L — номинальный ресурс в метрах, C — динамическая грузоподъёмность, а P — эквивалентная динамическая нагрузка.

Для роликовых направляющих показатель степени меняется на 10/3 (3,33), что отражает иную механику контактного нагружения.

Эквивалентную нагрузку на каретку в инженерной практике часто оценивают с учётом сил и моментов:

P = F_r + k_m · M / d, где F_r — радиальная нагрузка, M — момент, d — расстояние между каретками, k_m — коэффициент, зависящий от серии направляющей и схемы нагружения.

Для оценки устойчивости к статическим и ударным нагрузкам используют коэффициент безопасности, представляющий собой отношение статической грузоподъёмности к эквивалентной статической нагрузке. Для плавных режимов достаточно значений около 1,0–1,5, а для ударных и вибрационных нагрузок применяют повышенный запас, часто в диапазоне 2,0–3,0.

5. Классы точности линейных направляющих

Производители задают несколько классов точности, включая N, H, P, SP и UP. Эти классы отражают допустимые отклонения по высоте, ширине, прямолинейности и параллельности, а значит — напрямую влияют на повторяемость позиционирования.

Чем выше класс точности направляющей, тем жёстче требования к обработке монтажных баз. Нет смысла закладывать класс P или UP, если сама станина не обеспечивает соответствующую геометрию.

6. Преднатяг: зазор и жёсткость

Преднатяг — это контролируемый отрицательный зазор между телами качения и дорожками. Он уменьшает люфт, повышает жёсткость и устойчивость к вибрации, но одновременно увеличивает сопротивление движению и тепловыделение.

Чрезмерный преднатяг при недостаточной жёсткости рамы часто даёт обратный эффект: растут нагрев, износ и требования к приводу, а фактическая точность оси не улучшается.

7. Монтаж линейных направляющих

Монтаж влияет на реальную точность не меньше, чем выбор серии направляющих. Даже высококлассные рельсы теряют преимущества при установке на необработанные базы или при нарушении параллельности пары рельсов.

Практический порядок монтажа:

1. Подготовить базовые поверхности с нужной плоскостностью и прямолинейностью.
2. Установить ведущий рельс по базовой кромке.
3. Смонтировать каретки и выровнять второй рельс по рабочей паре.
4. Затянуть крепёж в несколько проходов с контролем момента.
5. Проверить плавность хода по всей длине перемещения.

8. Смазка и обслуживание

Смазка снижает трение, износ и риск коррозии, а также стабилизирует работу направляющих на высоких скоростях. Подход к обслуживанию зависит от режима работы, среды и выбранного типа смазочного материала.

При плохой смазке на дорожках качения быстро растёт контактная усталость, а в загрязнённой среде добавляется абразивный износ. Поэтому обслуживание направляющих следует закладывать на этапе проектирования, а не после ввода машины в эксплуатацию.

9. Сравнение брендов и позиционирование TECHNIX

На рынке сосуществуют премиальные глобальные бренды, локальные промышленные марки и безымянные решения. Для большинства российских проектов ключевым становится не абстрактный максимум характеристик, а прогнозируемое сочетание ресурса, цены, логистики и повторяемости качества.

10. Области применения и рекомендуемые серии TECHNIX

Подбирать серию направляющих нужно не только по нагрузке, но и по характеру движения, требуемой точности, длине хода и условиям среды.

Если проект предполагает высокую динамику и короткий цикл, подбор направляющих нужно выполнять совместно с подбором ШВП, двигателя и профиля ускорений.

11. Алгоритм выбора линейной направляющей

1. Определить массу подвижных узлов, ускорения, внешние силы и моменты.
2. Зафиксировать требования по точности и повторяемости.
3. Выбрать тип направляющей: шариковая, роликовая, цилиндрическая, миниатюрная.
4. Подобрать типоразмер по динамической и статической грузоподъёмности.
5. Назначить класс точности и уровень преднатяга.
6. Проверить расчётный ресурс по ISO 14728‑1.
7. Согласовать монтажную схему, защиту и режим смазки.

Такой алгоритм помогает избежать типичной ошибки, когда направляющую выбирают только по каталожной ширине рельса или по «аналогии с прошлым проектом».

12. Типичные ошибки и требования к качеству (RTQCS)

Раздел RTQCS удобно использовать как инженерный и коммерческий чек‑лист: reliability, tolerances, quality, cost, serviceability.

Reliability — надёжность

• Расчёт ресурса по реальному профилю нагрузки, а не только по пиковому усилию.
• Проверка статического коэффициента безопасности для ударных режимов.
• Запас по грузоподъёмности без избыточного увеличения массы и инерции оси.

Tolerances — допуски

• Согласование класса точности рельсов с качеством базовых поверхностей.
• Контроль параллельности рельсов и точности установки кареток.
• Соблюдение требований производителя по базированию и затяжке.

Quality — качество

• Стабильная геометрия дорожек качения и твёрдость рабочих поверхностей.
• Повторяемость параметров от партии к партии.
• Наличие понятной технической документации и инженерной поддержки.

Cost — стоимость

• Оценка не только цены покупки, но и стоимости обслуживания, простоя, брака и повторного монтажа.
• Понимание, что сверхдешёвые решения часто становятся самыми дорогими на жизненном цикле.

Serviceability — обслуживаемость

• Доступ к точкам смазки без полной разборки оси.
• Возможность замены кареток и рельсов без глубокой переделки машины.
• Предсказуемые сроки поставки и доступность типоразмеров.

13. Кейсы внедрения TECHNIX

ЧПУ‑фрезер по алюминию. Переход с безымянных направляющих на серийные рельсы типа HGR20 с рассчитанным преднатягом позволил стабилизировать точность позиционирования и сократить число остановок на обслуживание.

Портальная линия. Замена цилиндрических направляющих на профильные рельсы повысила жёсткость системы и уменьшила чувствительность к вибрациям при переменных нагрузках.

14. FAQ по линейным направляющим TECHNIX

Можно ли ставить каретки разных производителей на рельсы TECHNIX?

Только после фактической проверки совместимости. Даже при близких типоразмерах отличия в профиле дорожек, преднатяге и геометрии каретки могут ухудшить ресурс и плавность хода.

Какой преднатяг выбирать для большинства станков?

Для большинства станков общего назначения достаточно лёгкого преднатяга. Средний преднатяг имеет смысл только при реальной потребности в повышенной жёсткости и при подтверждённой способности привода и рамы работать в таком режиме.

Можно ли ограничиться только динамической грузоподъёмностью C?

Для простых задач иногда так и делают, но в промышленной практике этого недостаточно. Нужно учитывать моменты, профиль нагрузки, режимы ускорения и статическую безопасность.

Что сильнее убивает ресурс — перегрузка или плохой монтаж?

Оба фактора критичны. На практике плохой монтаж часто создаёт локальные перегрузки даже там, где расчётные нагрузки формально находятся в пределах нормы.

Как часто нужно смазывать направляющие?

Интервал зависит от среды, скорости, нагрузки и смазки. Для стандартных условий ориентируются на регулярное обслуживание раз в несколько месяцев, а для интенсивных линий — на централизованную систему подачи.

15. Ключевые выводы

Линейные направляющие — базовый элемент точных механических систем, и ошибки в их подборе быстро превращаются в проблемы с ресурсом, точностью и сервисом. Для инженерно корректного выбора нужно сочетать расчёт по ISO 14728‑1, проверку монтажа, осмысленный выбор преднатяга и понимание RTQCS‑критериев.
